Русский 20
• Выберите трубопровод диаметром равным или большим, чем (кроме вертикальной трубы) сое-
динение трубопровода (трубопровод из ПВХ, номинальный диаметр составляет 20 мм, внешний
диаметр составляет 26 мм).
• Установите как можно более короткий трубопровод с наклоном вниз 1/100 или более и без мест,
где может застаиваться воздух. (
См.
рис. 28)
(Это может стать причиной возникновения нехарактерного звука, как, например, звук кипения.)
Если вода скопится в дренажном трубопроводе, он может закупориться.
• Установите подвески на расстоянии от 1 до 1,5 м так, чтобы трубопровод не отклонялся. (
См.
рис. 29)
Обязательно используйте прикрепленный дренажный шланг (1) (для трубопровода, направлен-
ного вправо), колено трубы (10) (для трубопровода, направленного вверх и в обратном направ-
лении) и металлический зажим (2).
Если используется старый дренажный шланг или зажим, это может стать причиной про-
течки воды.
• Изолируйте трубопровод, который проходит внутри помещения.
ПРЕДОСТЕРЕЖЕНИЕ
• Чтобы избежать воздействия чрезмерного усилия на присоединенный дренажный шланг (1), не
сгибайте и не перекручивайте его.
(В противном случае это может привести к утечке воды.)
• Не соединяйте дренажный трубопровод напрямую с канализацией, издающей запах аммиака.
Аммиак из канализации может пройти через дренажный трубопровод и разъесть теплообменник
внутреннего блока.

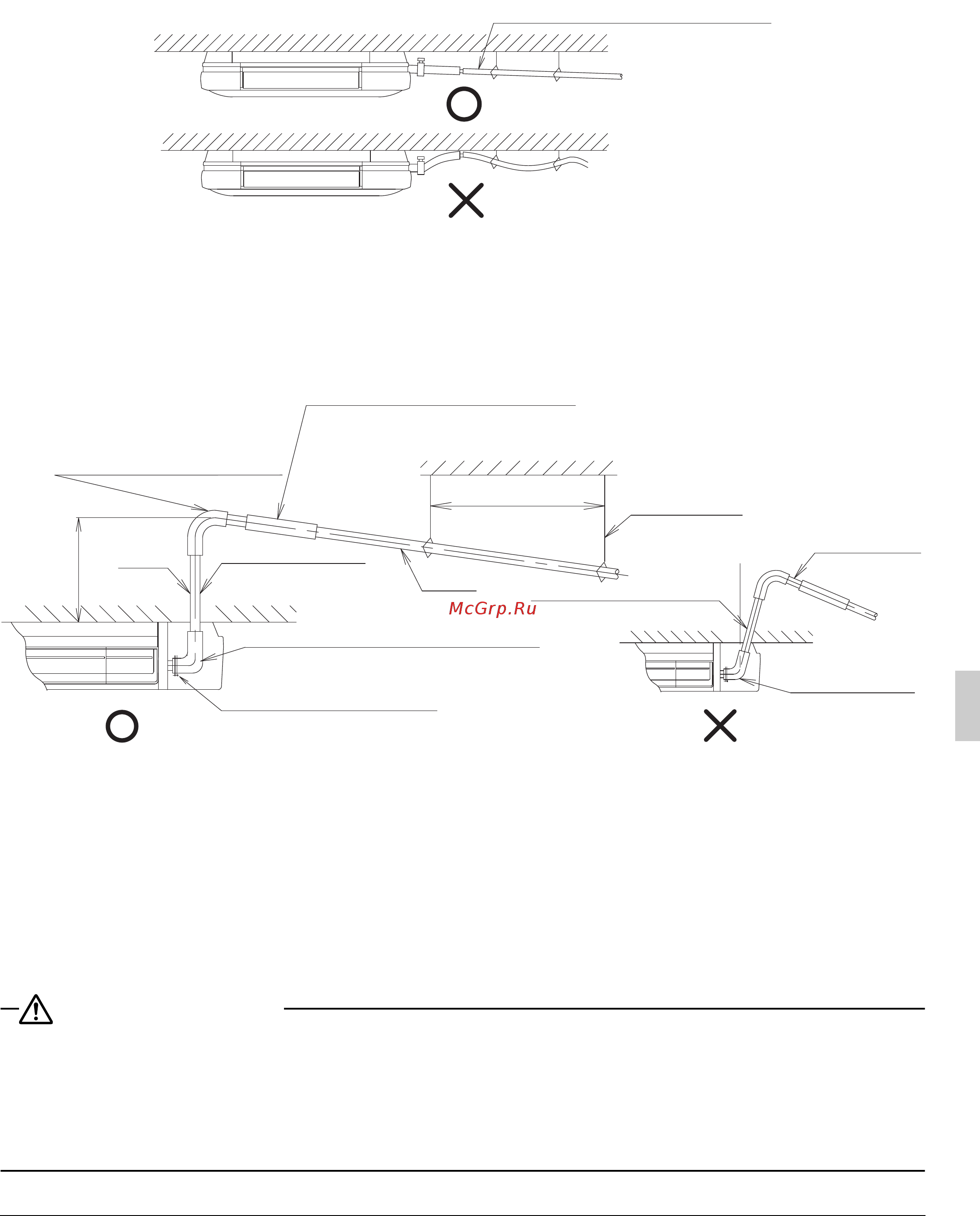

Рис. 28
Наклон вниз 1/100 или более
Не приемлемо
Приемлемо
VP20
VP20
600mm
Расстояние 1~1,5 м
Потолочная плита
Поддержка
Дренажный шланг (1)
(для подсоединения к VP20)
(принадлежность)
Дренажный трубопровод
(принадлежность)
Вертикальная труба
Колено трубы (10) (принадлежность)
Металлический зажим
(2) (принадлежность)
Дренажная
труба
Приемлемо Не приемлемо
Колено трубы (10)
(принадлежность)
Вертикальная труба
Рис. 29
(Предостережение при установке дренажного трубопровода, направленного вверх)
