3.14.3 El controlador EXD-HP1
El controlador EXD-HP1 utilizado en la unidad Serie 4 EVI funciona
como control economizador. El ajuste del controlador viene
predefinido de fábrica y está protegido por contraseña. No se
permite a los usuarios cambiar ningún ajuste del controlador.
3.14.2 Instalación eléctrica
No maneje el sistema antes de completar todas las conexiones
de cables.
Consulte el diagrama de cableado para conocer las conexiones
eléctricas.
Se requiere un transformador con categoría de Clase II para el
suministro eléctrico a 24 VCA
No conecte ninguna entrada del EXD-HP1 a la tensión principal,
dado que dañaría permanentemente el controlador.
Al conectar los cables de la válvula de expansión y del sensor
de presión, tenga en cuenta la siguiente codificación por
colores:
1. EXM : BR: MARRÓN; BL: AZUL, OR: NARANJA;
YE: AMARILLO; WH: BLANCO
2. PT5 : BR: MARRÓN; WH: BLANCO
!
Instrucciones de seguridad:
1. Lea atentamente las instrucciones de instalación.
La inobservancia de esta información puede dar
lugar a fallos del dispositivo, daños en el sistema
o lesiones al personal.
2. Solo las personas que cuenten con unos conoci-
mientos y habilidades adecuados pueden mani-
pular el controlador.
3.
Desconecte todas las fuentes de tensión del sistema
antes de la instalación.
O-CU06-AUG17-3
Todas las especificaciones están sujuetas a cambio por parte del fabricante, sin previo aviso. El texto en inglés es la instrucción
original. Los otros idiomas son las traducciones de las instrucciones originales.
7

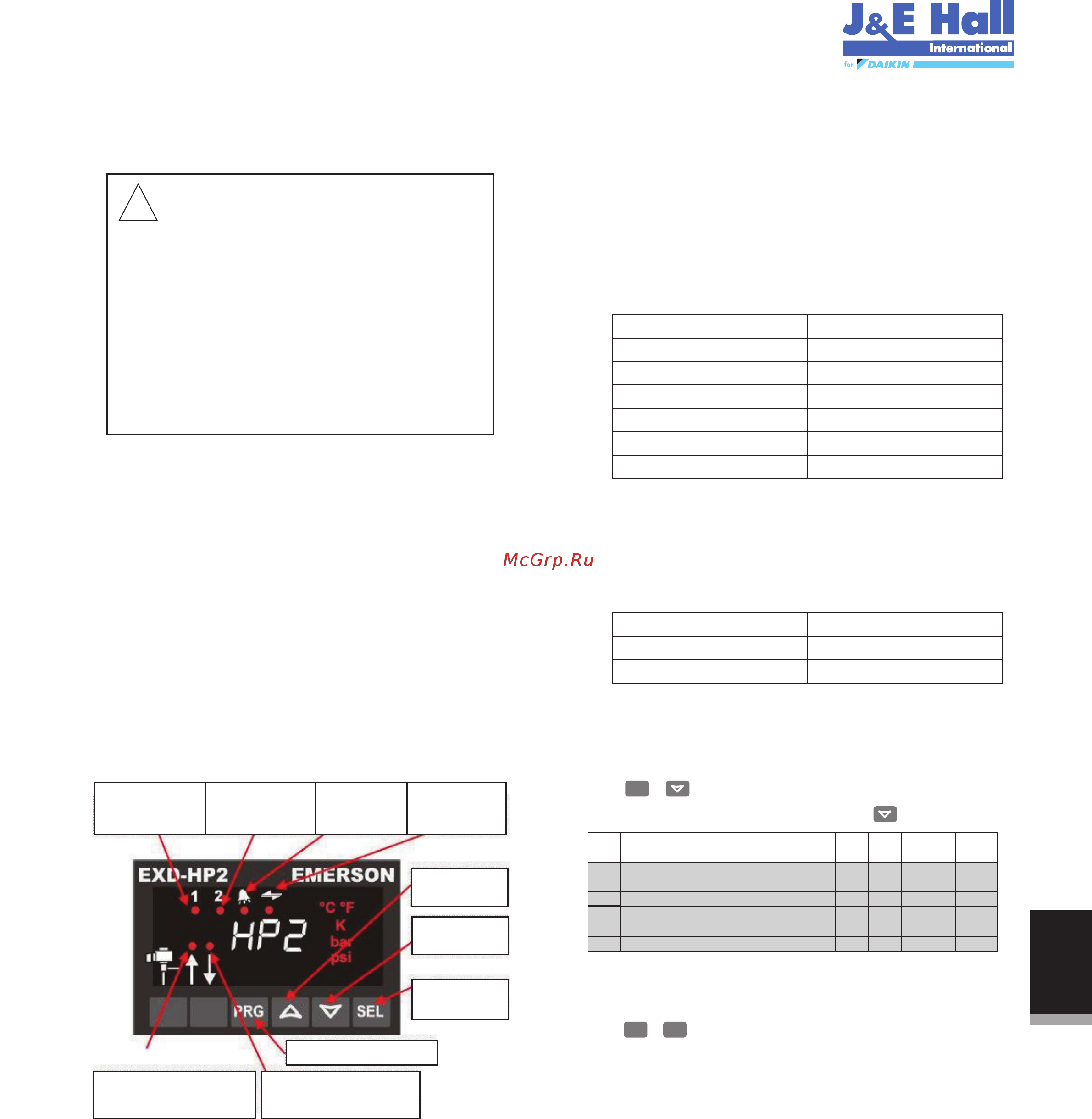

3.14.3 Unidad de pantalla/teclado
(funciones de las luces LED y los botones)
En el modo estándar, el sobrecalentamiento se indica en la
pantalla. En el caso de la inyección de líquido y la función de
economizador, este valor cambia a la temperatura de descarga.
Para mostrar otros datos del EXD-HP1, pulse el botón “SEL”
durante 1 segundo hasta que se muestre el número de índice
indicado en la tabla que aparece a continuación. Libere el botón
“SEL” y se mostrará el siguiente dato variable. Mediante la
repetición de este procedimiento, es posible ver los datos
variables en secuencia: Sobrecalentamiento medido Presión
de succión medida Posición de la válvula Temperatura
medida del gas de succión Temperatura saturada calculada
Temperatura de descarga medida (si se ha seleccionado la
función de economizador) REPETICIÓN
3.14.4 Entrada digital Di1/Di2
La entrada digital Di1 es la interfaz entre el controlador
EXD-HP1 y el controlador del sistema si no se utiliza la comuni-
cación Modbus.
El estado digital depende del funcionamiento del compresor del
sistema, o bien de la demanda.
Datos variables
Sobrecalentamiento por defecto, K
Presión de succión, bar
Posición de la válvula, %
Temperatura de gas de succión, °C
Temperatura de saturación, °C
Temperatura de descarga, °C
El controlador EXD-HP1
1 1
1 0
1 0
1 0
1 0
1 0
Condición de funcionamiento
Arranque del compresor
Parada del compresor
Estado de entrada digital
Cerrado (arranque)
Abierto (parada)
ENCENDIDO:
Pantalla de datos,
circuito 1
ENCENDIDO:
Pantalla de datos,
circuito 2
ENCENDIDO:
Alarma
OFF: Ninguna
alarma
ENCENDIDO:
Comunicación
Modbus
Siguiente
parámetro/valor
(aumentar)
Siguiente
parámetro/valor
(reducir)
Selección/
confirmación
Ajuste/guardado de parámetros
Parpadeante: válvula cerrándose
ENCENDIDO:
Válvula totalmente cerrada
Parpadeante: válvula abriéndose
ENCENDIDO:
Válvula totalmente abierta
3.14.5 Funcionamiento en modo manual
Advertencia: Todas las alarmas están desactivadas durante el
control manual. No recomendamos el funcionamiento desatendido
del sistema durante el control manual.
Pulse y a la vez durante 5 segundos para entrar en el modo manual
List of parameters in scrolling sequence by pressing button
PRG
Código
Descripción de los parámetros y opciones
1Ho
Funcionamiento en modo manual, circuito 1
0
0
0
0
0
0
0
0
1
100
1
100
Funcionamiento en modo manual, circuito 2
0 = Deshabilitar;
Apertura de la válvula (%)
Apertura de la válvula (%)
0 = Deshabilitar;
1 = Habilitado
1 = Habilitado
1HP
2Ho
2HP
Mín. Máx.
Ajuste de
fábrica
Ajuste de
campo
Restablecimiento manual de alarma con borrado de alarmas
funcionales (excepto errores de hardware)
Pulse y a la vez durante 5 segundos. Una vez realizado el borrado, se
muestra el mensaje “CL:” durante 2 segundos.
PRG SEL
