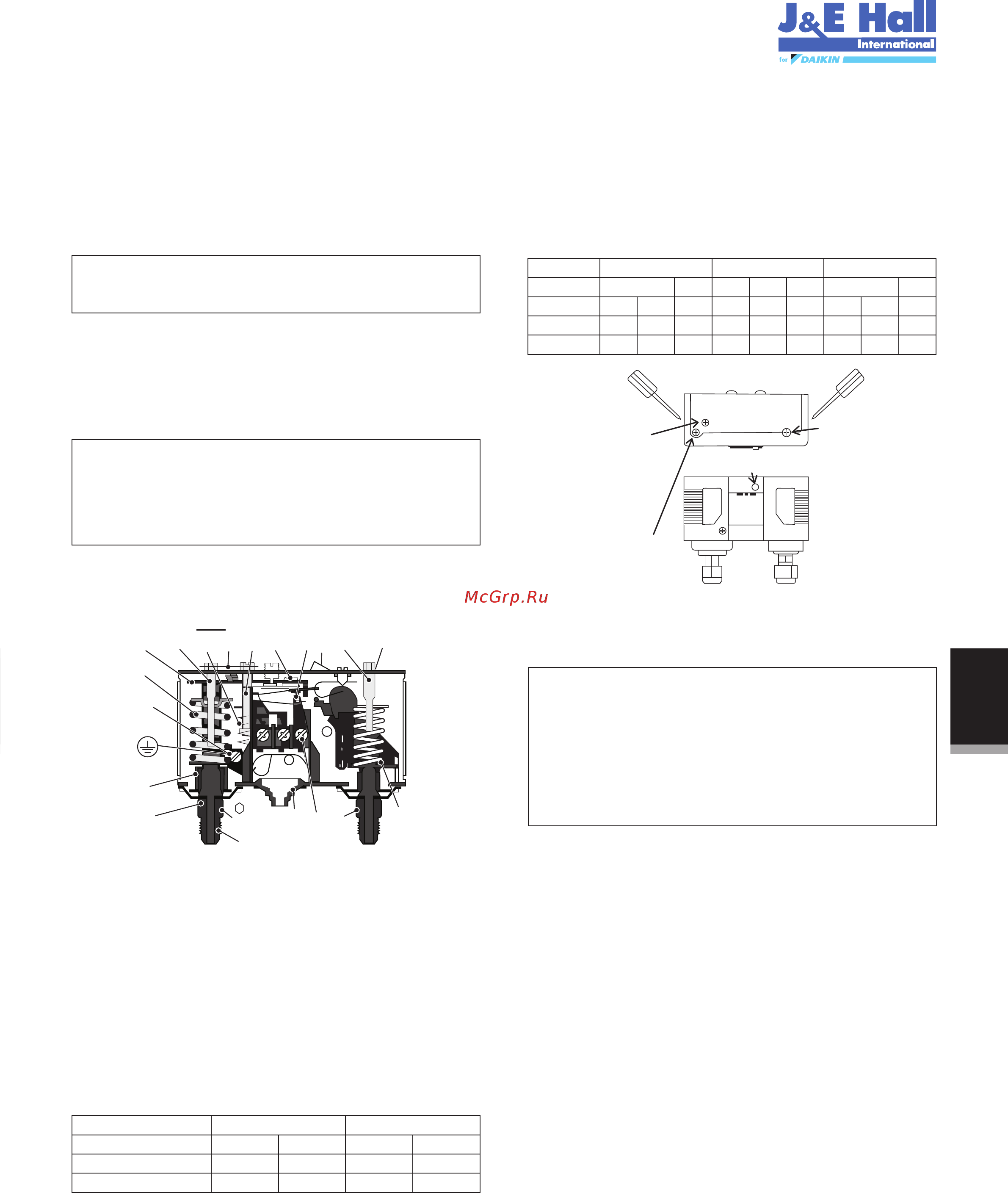

3.6 Detectie van lekken
● Het is belangrijk dat alle handbediende kleppen zijn geopend.
● Voer een lektest van het systeem uit met stikstof gemengd met
het goedgekeurde koelmiddel voor de unit.
● Gebruik geen cfk’s voor het testen op lekkage van een
condensorunit, waarvoor een hfk-koelmiddel wordt gebruikt.
● Het gebruik van lekkagetestvloeistoffen wordt niet aanbevolen
omdat deze mogelijk zullen reageren met de eigen additieven
van het smeermiddel.
3.7 Vacuüm - vochtverwijdering
O-CU06-AUG17-3
Alle specificaties kunnen zonder kennisgeving vooraf door de fabrikant worden gewijzigd. De Engelse tekst is de oorspronkelijke
instructie. Andere talen zijn vertalingen van de oorspronkelijke instructies.
4
Lagedrukbeveiliging (Automatische reset)
De lagedrukveiligheidsschakelaar wordt gebruikt om werking van de
compressor te vermijden bij een te lage aanzuigdruk of een
vacuümtoestand. De lagedrukveiligheidsonderbreking mag nooit
lager worden ingesteld dan de in de volgende tabel aangegeven
waarde.
Als leegpompen wordt gebruikt, moet het elektrische circuit zo
worden ingesteld dat een herstart van de compressor wordt
veroorzaakt door een signaal van de thermostaat, in plaats van een
reset door de lagedrukschakelaar.
De lagedrukonderbrekerdruk is de instelling van de inschakeldruk
minus de differentiële druk.
3.9 Instelling van de ventilatorsnelheidcontroller
De toerenregelaar van de ventilator regelt de afvoerdruk van de
condensorunit met een snelheidsregeling afhankelijk van de
omgevingstemperatuur. De instelling voor het uitschakelen van de
ventilator moet hoger worden ingesteld dan de aanbevolen waarde
in de tabel hieronder, zodat bij toepassing in lage omgevingstem-
peraturen voldoende onderkoelde vloeistof voor het thermostatisch
expansieventiel aanwezig blijft.
Lucht en vocht bekorten de levensduur en verhogen de
condensatiedruk, wat abnormaal hoge uitstoottemperaturen tot
gevolg heeft en waarschijnlijk de smeereigenschappen van de olie
zal vernietigen. Het risico van zuurvorming neemt ook toe door lucht
en vocht en er kan op deze manier en koperaanslag ontstaan. Al
deze verschijnselen kunnen een mechanische en elektrische storing
veroorzaken.
3.8 Instellingen veiligheidsdrukschakelaar
LDe drukschakelaar die op condensatie-units is gemonteerd met
een automatische reset voor lage druk en een handmatige reset
voor hoge druk zijn NIET van tevoren in de fabriek ingesteld.
Hogedrukbeveiliging (Handmatige reset)
De veiligheidsschakelaar voor hoge druk is nodig om de compressor
te beschermen tegen werking buiten zijn range. De
veiligheidsschakelaar moet gelijk aan of lager worden ingesteld dan
de waarden hieronder, afhankelijk van het type koelmiddel,
toepassing en omgevingsomstandigheden.
Belangrijke opmerking
Vocht belemmert de juiste werking van de compressor en het
koelsysteem
=
12mm
in./6mm
afvanger
19
18
188
1
3
7
14
9
10
15
13
11
¼
5
20
1216
2
1. Lagedruk instelas (LP)
2. Differentiële instelas, LP
3. Hoofdarm
5. Hogedruk instelas (HP)
7. Hoofdveer
8. Differentiële veer
9. Balg
10. LP-verbinding
11. HP-verbinding
12. Schakelaar
13. Aansluitingen
14. Aardeaansluiting
15. Kabelinvoer
16. Tuimelaar
18. Vergrendelingsplaat
19. Arm
20. Knop voor handmatige
reset
Model
Koelmiddel
Onderbreker (barg)
Onderbreker (psig)
AE/CAJ/TAJ MTZ/ZB/ZF
R404A
27.7
402
R134a
18
261
R404A
27.7
402
R134a
18
261
Model
Koelmiddel
Toepassing
Onderbreker (barg)
Onderbreker (psig)
AE/CAJ/TAJ MTZ ZB/ZF
R134a R404AR404A R134a R407C R404A R134a
M*
1.5
21.8
L*
0.1
1.5
M*
0.5
7.3
M*
1.0
14.5
M*
0.6
8.7
M*
1.4
20.3
M*
2.0
29.0
L*
0.1
1.5
M*
0.6
8.7
Stelschroef bereik
lagedruk-zijde
Naar rechts: Instelling
inschakeldruk verlagen
Naar links:
Instelling inschakeldruk
verhogen
Stelschroef differentieel
Naar rechts: Instelling
differentieeldruk verhogen
Naar links:
Instelling differentieeldruk
verlagen
Connector
lagedrukzijde
Connector
hogedrukzijde
Stelschroef bereik
hogedruk-zijde
Naar rechts:
Instelling
onderbrekingsdruk
verhogen
Naar links:
Instelling
onderbrekingsdruk
verlagen
Hand-resetschakelaar
Belangrijke opmerking
De compressor mag niet meer dan 10 keer per uur worden
opgestart. Een hoger aantal bekort de levensduur van de
compressor. Gebruik zo nodig een anti-kortsluitingstimer in het
regelcircuit. Aanbevolen wordt de compressor na iedere start
minimaal 2 minuten te laten draaien en 3 minuten onbelast te laten
draaien na iedere stop & start. Alleen tijdens de neerwaartse
pompcyclus mag de compressor draaien met veel kortere tussen-
pozen.
Belangrijke opmerking
Het is belangrijk dat een vacuümpomp van goede kwaliteit wordt
gebruikt voor het trekken van een minimum vacuüm van -0,1 barg
(250 microns) of minder. Het is belangrijk dat er geen
druktoename is gedurende 1 uur of meer na het vacuümtrekken.
Als de druk toeneemt, is er vocht of lekkage langs de leiding.
* M: Middentemperatuur; L: Lage temperatuur
NEDERLANDS
