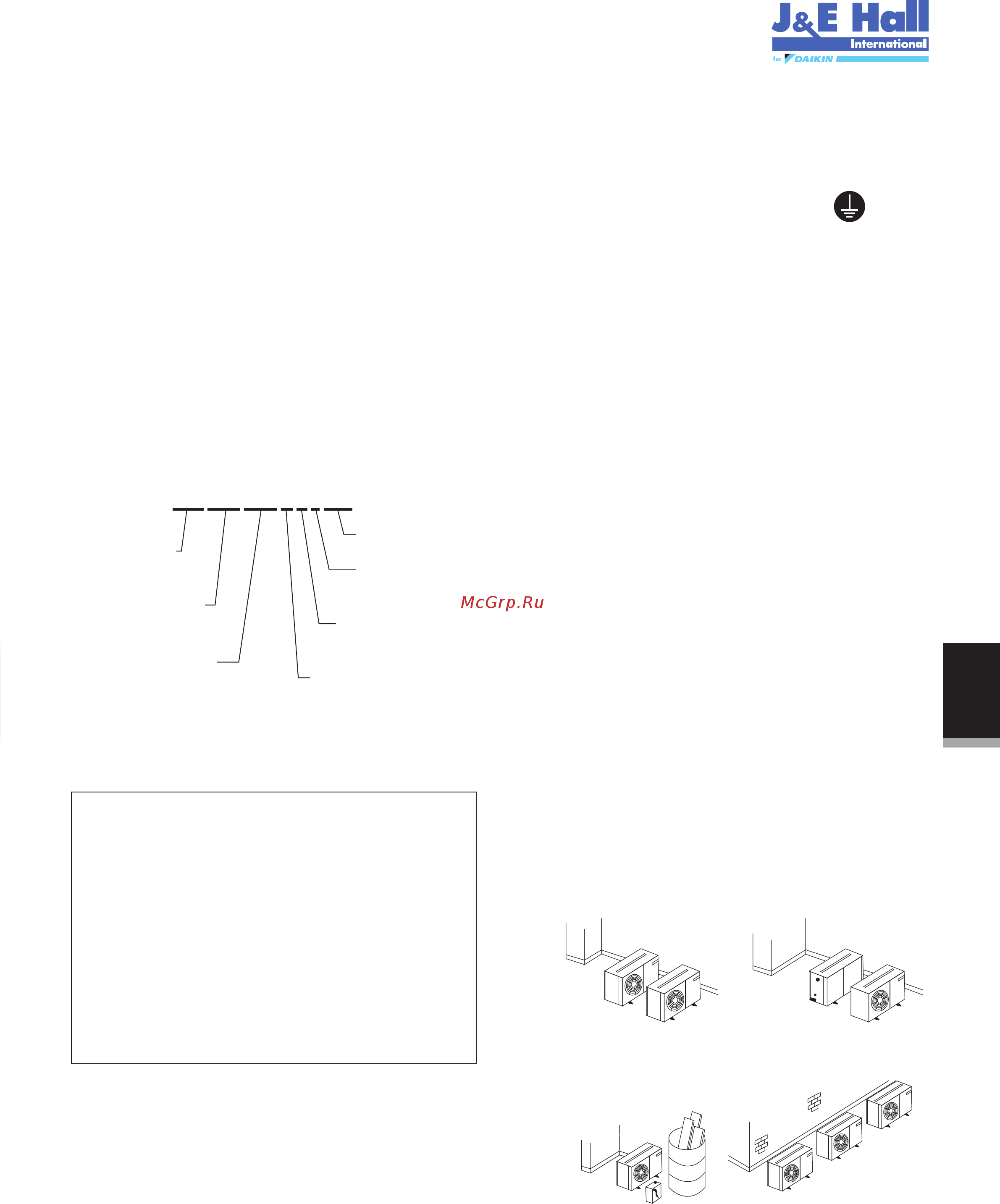

Daikin JEHSCU0200CM3 [74/216] Inhoud
![Daikin JEHSCU0200CM3 [74/216] Inhoud](/views2/1767469/page74/bg4a.png)
1. Naamlijst 2
2. Veiligheid en Gezondheid 2
3. Installatie & Inbedrijfstelling 2
4. Buitenbedrijfstelling & verwijdering 9
5. Controlelijst 9
6. Service en Onderhoud 9
7. Informatie F-gassen 10
8. Probleemoplossing 10
9. Specif icaties 11
10. Schetsmatige weergave 13
11. Elektrische gegevens 16
12. Bijlage 23
Inhoud
1. Naamlijst
2. Veiligheid en Gezondheid
3. Installatie & Inbedrijfstelling
Algemene informatie
Belangrijke opmerking
Alleen een gekwalifi ceerde koeltechnicus die bekend is met
koelsystemen en componenten, waaronder alle bedieningsfunctie
mag de installatie en het opstarten van het systeem uitvoeren.
Voorkom mogelijk letsel, ga voorzichtig te werk bij
spoeloppervlakken of scherpe randen van metalen kasten. Alle
leidingen en elektrische bedrading moeten worden geïnstalleerd in
overeenstemming met alle codes, bepalingen en lokale
voorschriften.
Dit apparaat is niet bestemd voor gebruik door personen (kinderen
inbegrepen) met verminderde lichamelijke, zintuiglijke of
verstandelijke vermogens, of zonder ervaring of kennis, tenzij er
toezicht wordt gehouden of aanwijzingen worden gegeven over
het gebruik van het apparaat door een persoon die voor hun
veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het
apparaat spelen.
O-CU06-AUG17-3
Alle specificaties kunnen zonder kennisgeving vooraf door de fabrikant worden gewijzigd. De Engelse tekst is de oorspronkelijke
instructie. Andere talen zijn vertalingen van de oorspronkelijke instructies.
2
JEH SCU 0950 C L 3 EVI
EVI: VAPOR INJECTIE
-EENHEID
STROOM TOEVOER
1: 230V/50Hz/1Ph
3: 400V/50Hz/3Ph
TOEPASSING
M: MIDDENTEMPERATUUR
L: LAGE TEMPERATUUR
GENERATIE
B: 2ND
C: 3RD
NOMINALE
KOELCAPACITEIT IN
PK (GEDEELD DOOR 100)
TYPE COMPRESSOR
CCU: ZUIGERTECHNOLOGIE
SCU: SCROLL-TECHNOLOGIE
J&E Hall
CONDENSORUNIT
VOOR KOELING
● De condensatie-unit wordt geleverd met een stikstofvulling.
● De condensatie-unit bevat bewegende machineonderdelen en
er staat elektrische spanning op: deze kunnen veiligheidsrisico’s
opleveren. Kan ernstige verwondingen of de dood veroorzaken.
Verbreek de aansluiting op de stroomvoorziening voordat
begonnen wordt met installatie- of servicewerkzaamheden.
● Het is wettelijk niet toegestaan koelmiddel uit te stoten in de
atmosfeer. De juiste procedures voor afvoer, behandeling en het
testen op lekkage moeten te allen tijde in acht
worden genomen.
● De condensorunit moet worden geaard. Een
onjuiste aarding kan elektrische schokken of brand
veroorzaken.
● Zorg ervoor dat de unit uitgeschakeld is voordat u elektrische
onderdelen aanraakt. Aanraking van onderdelen die onder
stroom staan, kan elektrische schokken of brand veroorzaken.
● De elektrische afdekking en bescherming van de
condensatieventilator moeten te allen tijde gemonteerd blijven.
● Gebruik van de condensatie-unit buiten de condities waarvoor
deze is ontworpen en buiten de toepassing waarvoor de unit is
bedoeld, kan onveilig zijn en kan schadelijk zijn voor de unit
ongeacht of dit voor korte of langere tijd plaatsvindt.
● De condensatie-units zijn niet ontworpen om belastingen of
spanningen te weerstaan die worden veroorzaakt door andere
apparatuur of door personeel. Dergelijke externe belastingen of
spanningen kunnen storing/lekkage/verwonding tot gevolg
hebben.
● In dergelijke omstandigheden zal misschien een accumula-
torcomponent voor de aanzuiging (niet meegeleverd) nodig zijn,
deze biedt beveiliging tegen het terugstromen van koelmiddel
tijdens de werking van de unit. Deze helpt bescherming te
bieden tegen migratie buiten de cyclus, door intern vrij volume
toe te voegen aan de onderzijde van het systeem.
● Er moet een test worden uitgevoerd om te controleren of de
hoeveelheid verplaatsing buiten de cyclus naar de compressor
niet de belastingslimiet van de compressor te boven gaat.
● Wanneer maar mogelijk is moet het systeem worden
geïnstalleerd voor een leeg pompen. Voor de units van serie 1
JEHCCU040CM1 en JEHCCU0050CM1 wordt aangeraden de
thermostaat met aftopping in te stellen door de gereserveerde
aansluitklem in de regelkast te gebruiken.
● Na installatie moet het systeem 3 – 4 uur draaien. Het oliepeil
moet na 3 – 4 uur draaien worden gecontroleerd en eventueel
moet olie worden bijgevuld. Het oliepeil mag niet lager zijn dan
tot op een vierde van het compressoroliepeilglas.
JUIST!
FOUT!
FOUT!
JUIST!
● Controleer dat de unit die u ontvangt het juiste model is voor de
beoogde toepassing.
● Controleer dat koelmiddel, spanning geschikt zijn voor de
voorgestelde toepassing en omgeving.
● Installatie en onderhoud moeten alleen worden uitgevoerd door
gekwalifi ceerd personeel dat bekend is met de plaatselijke
wetten en voorschriften en dat ervaring heeft met dit type
apparatuur.
3.1 Plaats van de unit
● De locatie van de installatie van de condensatie-unit moet met
zorg worden gekozen, zodat een maximale koelcapaciteit wordt
bereikt.
● Installeer de unit zo, dat de hete lucht die door de unit wordt
gedistribueerd, niet weer naar binnen kan worden gehaald
(zoals bij het invoeren van hete uitgestoten lucht). Zorg ervoor
dat er voldoende ruimte rond de unit is voor onder-
houdswerkzaamheden.
● Controleer dat de luchtstroom in of uit de unit niet wordt
belemmerd. Verwijder obstakels die de inname of uitstoot van
lucht blokkeren.
NEDERLANDS
