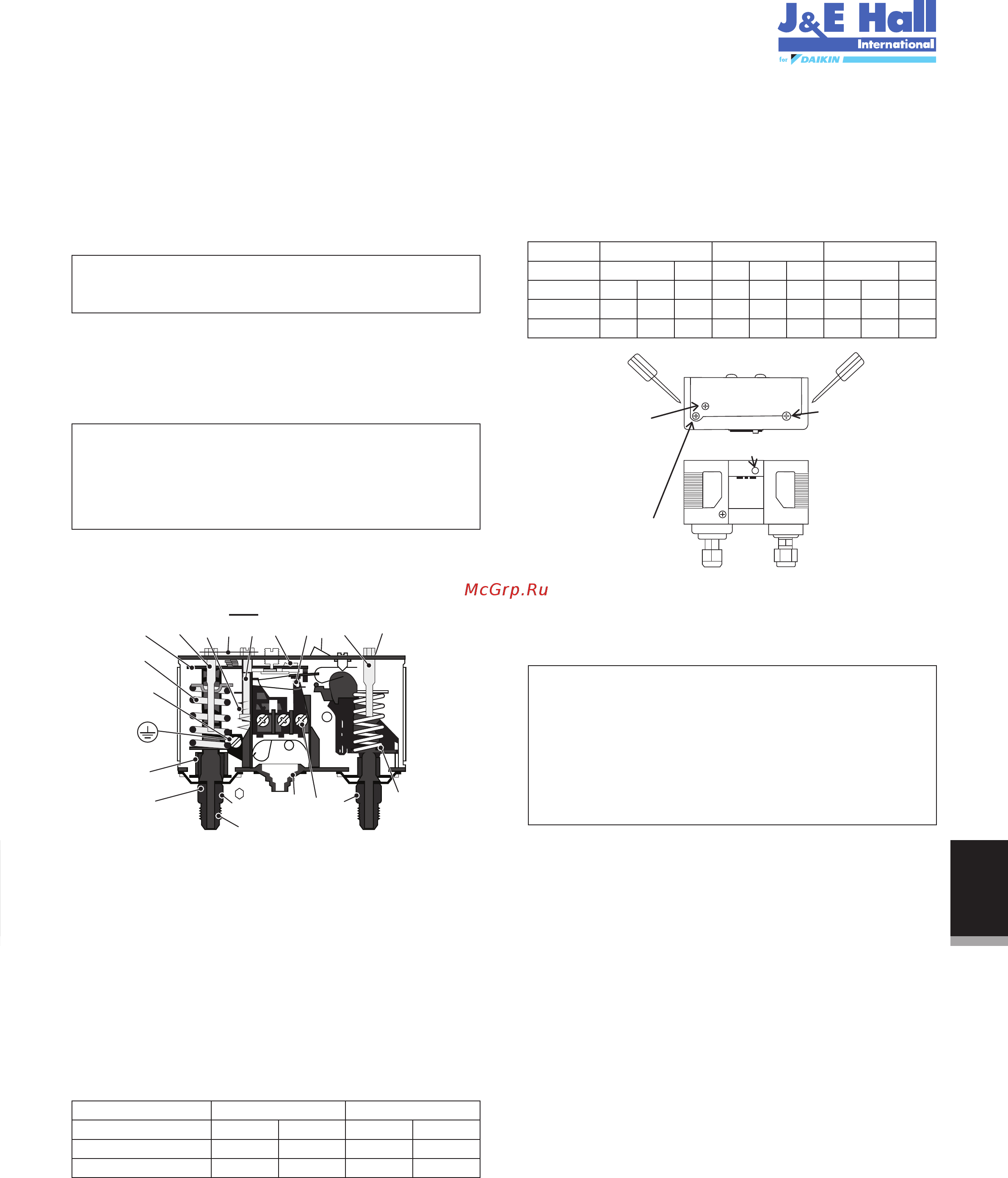

3.6 Detecção de fugas
● Certifi que-se de que todas as válvulas manuais estão abertas
● Efectue um teste de vazamento ao sistema usando nitrogénio
misturado com o refrigerante aprovado para a unidade.
● Não use CFC para o teste de vazamento à unidade de conden-
sação que se destina ao uso com refrigerantes HFC.
● A utilização de fluidos para o teste de vazamento não é
recomendada, uma vez que poderia produzir uma interacção
com os aditivos próprios dos lubrificantes
3.7 Aspiração – desumidifi cação
O-CU06-AUG17-3
Todas as especificações estão sujeitas a modificações sem aviso prévio do fabricante. O texto em inglês é a instrução original.
Outras línguas são a tradução das instruções originais.
4
Segurança de alta pressão (reinicialização automática)
O interruptor de segurança de baixa pressão é usado para evitar que
o compressor funcione a uma pressão de sucção demasiado baixa
ou em condições de aspiração. A interrupção da segurança de baixa
pressão nunca deve ser ajustada abaixo do valor indicado na tabela
seguinte.
Se for usada a bombagem, o circuito elétrico deve ser arranjado de
forma ao reinício do compressor ser desencadeado por exigência do
termostato em vez de um reinício pelo interruptor de baixa pressão.
A pressão de interrupção de baixa pressão é o ajustamento de
ligação menos o diferencial.
3.9 Ajustamento do controlador de velocidade da ventoinha
O controlador de velocidade da ventoinha controla a pressão da
cabeça de condensação através da regulação da velocidade de
acordo com a temperatura ambiente. A defi nição para a interrupção
da ventoinha deve ser mais alta do que a recomendada na tabela
abaixo, para manter líquido sufi ciente de sub refrigeração à frente
de TXV para aplicação em ambiente baixo.
O ar e a humidade reduzem a vida útil e aumentam a pressão de
condensação provocando temperaturas de descarga anormalmente
altas que podem destruir as propriedades de lubrifi cação do óleo. O
risco de formação de ácido também aumenta pelo ar e pela
humidade, e a cobreação pode ser gerada deste modo. Todos estes
fenómenos podem causar falhas elétricas e mecânicas.
3.8 Propriedades do interruptor de pressão de segurança
O interruptor de pressão incorporado nas unidades de condensação
com reinicialização automática para pressão baixa e reinicialização
manual para pressão alta NÃO estão predefinidos de fábrica.
Segurança de alta pressão (reinicialização manual)
O interruptor de segurança de alta pressão é necessário para
proteger o compressor de trabalhar fora do seu envelope. O
interruptor de alta pressão deve ajustar valores iguais ou inferiores
aos inferiores dependendo do tipo de refrigerante, da aplicação e
das condições do ambiente.
Nota importante
A humidade impede o bom funcionamento do compressor e do
sistema de refrigeração
=
12mm
in./6mm
alargamento
19
18
188
1
3
7
14
9
10
15
13
11
¼
5
20
1216
2
1. Eixo de confi guração de baixa pressão (LP)
2. Eixo de ajustamento diferencial, LP
3. Braço principal
5. Eixo de ajustamento de alta pressão (HP)
7. Eixo principal
8. Mola diferencial
9. Foles
10. Ligação LP
11. Ligação HP
12. Interruptor
13. Terminais
14. Terminal à terra
15. Entrada do cabo
16. Báscula
18. Placa de travão
19. Braço
20. Botão de reinicialização
manual
Modelo
Refrigerante
Interrupção (barg)
Interrupção (psig)
AE/CAJ/TAJ MTZ/ZB/ZF
R404A
27.7
402
R134a
18
261
R404A
27.7
402
R134a
18
261
Modelo
Refrigerante
Aplicação
Interrupção (barg)
Interrupção (psig)
AE/CAJ/TAJ MTZ ZB/ZF
R134a R404AR404A R134a R407C R404A R134a
M*
1.5
21.8
L*
0.1
1.5
M*
0.5
7.3
M*
1.0
14.5
M*
0.6
8.7
M*
1.4
20.3
M*
2.0
29.0
L*
0.1
1.5
M*
0.6
8.7
Parafuso de ajuste de Baixa
Pressão alcance lateral
Sentido horário: Diminuição
da definição de pressão do
funcionamento
Sentido Anti-horário:
Aumento de funcionamento
na definição da pressão
Parafuso de ajuste do
diferencial
Sentido horário: Aumento
da definição de pressão do
diferencial
Sentido Anti-horário:
Diminuição da de nição de
pressão do diferencial
Conetor lateral
de baixa pressão
Conetor lateral
de alta pressão
Parafuso de ajuste
de Alta Pressão
alcance lateral
Sentido horário:
Aumento de corte
na definição da
pressão
Sentido Antihorário:
Diminuição
da definição da
pressão de corte
Interruptor de
reinicialização manual
Nota importante
Não pode haver mais do que 10 arranques do compressor por
hora. Um numero superior reduz a vida útil do compressor. Se
necessário, utilize um temporizador anti-ciclo-curto no circuito de
controlo. Mínimo de 2 minutos de execução após cada arranque
do compressor e 3 minutos de tempo de inatividade após cada
paragem & arranque são recomendados. Apenas durante o ciclo
de bombagem, o compressor pode funcionar durante mais
intervalos curtos.
Nota importante
Cerifi que-se que é utilizada uma bomba de vácuo de boa
qualidade para puxar um vácuo mínimo de -0,1 barg (250
mícrons) ou menos. Certifi que-se que não há aumento de
pressão durante 1 hora ou mais após parar o vácuo. Se a pressão
aumentar, existe humidade ou fuga ao longo da tubagem.
* M: Temperatura Média; L: Temperatura Baixa
