3.14.3 Le contrôleur EXD-HP1
Le contrôleur EXD-HP1 utilisé dans l'unité EVI série 4 fonctionne
comme un contrôle d'économiseur. Le réglage du contrôleur est
préréglé d'usine et est protégé par un mot de passe. Les utilisateurs
ne sont pas autorisés à modifier les réglages du contrôleur.
3.14.2 Installation électrique
● Ne pas faire fonctionner le système avant que tous les
raccordements de câbles ne soient terminés.
● Se référer au schéma de câblage pour les raccordements
électriques.
● Un transformateur de catégorie Classe II est nécessaire pour
l'alimentation électrique 24 VAC.
● Ne pas raccorder d'entrée EXD-HP1 à la tension principale car
cela endommagerait le contrôleur de façon permanente.
● Lors du raccordement des fils du détendeur et du capteur de
pression, tenir compte du code couleur, comme suit :
1. EXM : BR : MARRON ; BL : BLEU ; OR : ORANGE ;
YE : JAUNE ; WH : BLANC
2. PT5 : BR : MARRON ; WH : BLANC
!
Instructions de sécurité:
1. Lire attentivement les instructions d'installation.
Une non-conformité peut aboutir à une panne du
dispositif, un dommage système ou une blessure
corporelle.
2. Seules des personnes dotées des connaissances et
compétences appropriées sont autorisées à
manipuler le contrôleur.
3. Déconnectez toutes les tensions du système avant
l'installation.
O-CU06-AUG17-3
Toutes les spécifications sont données sous réserve de modification par le fabricant sans avis préalable. Les instructions d’origine
sont rédigées en anglais. Les autres langues sont des traductions des instructions d'origine.
7

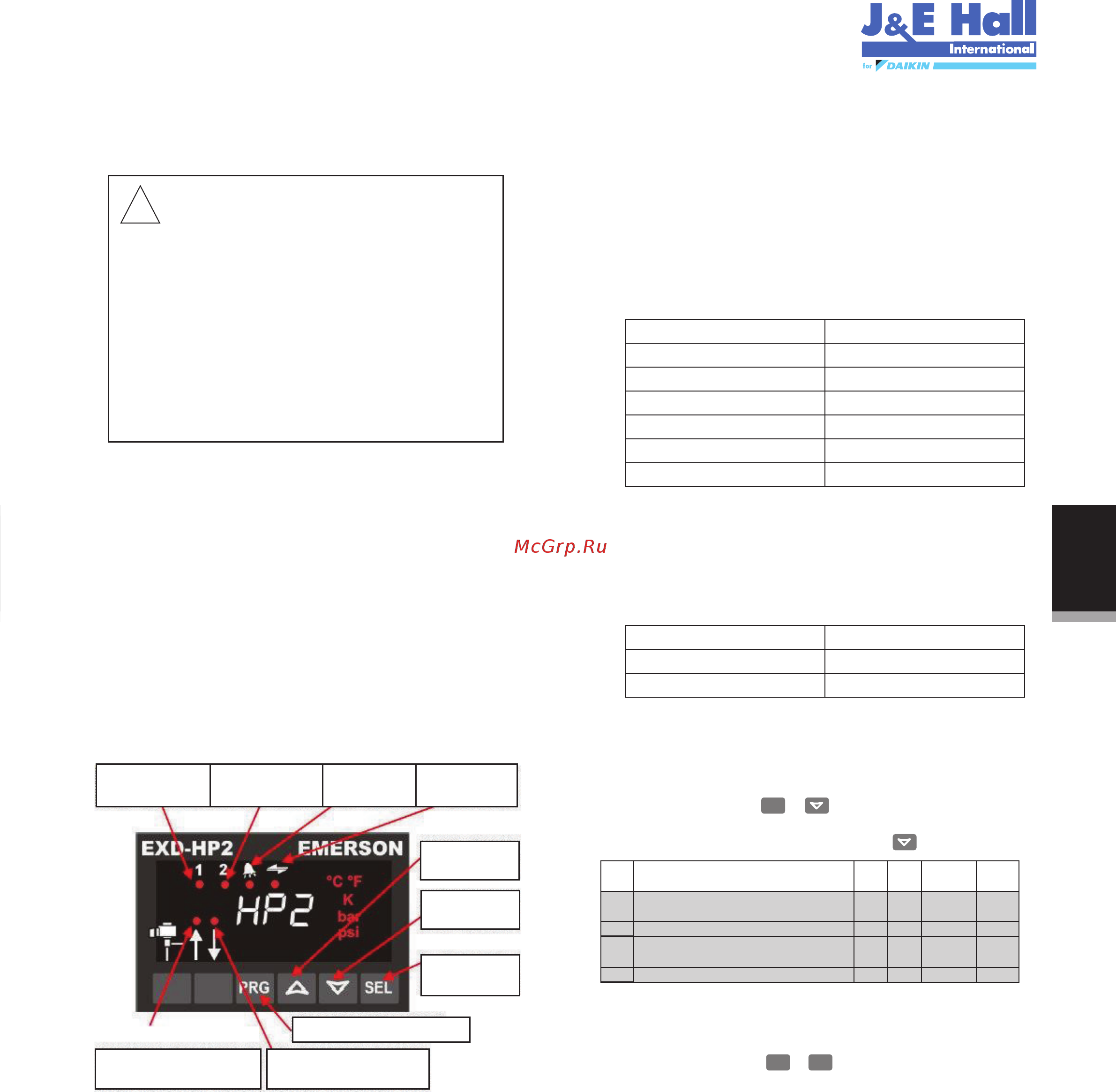

3.14.3 Afficheur/ clavier (fonctions des LED et des boutons)
● En mode standard, la surchauffe s'affiche sur l'écran. S'il y a
injection de liquide et fonction économiseur, l'affichage passe à
la température de décharge.
● Pour afficher d'autres données de l'EXD-HP1, appuyer sur le
bouton « SEL » pendant 1 seconde jusqu'à ce que le numéro
d'index du tableau ci-dessous s'affiche. Relâcher le bouton «
SEL » et les données variables suivantes s'affichent. En
répétant la procédure, les données variables peuvent être
affichées en séquence comme la surchauffe mesurée →
Pression d'aspiration mesurée → position de la vanne →
Température de gaz d'aspiration mesurée → Température
saturée calculée → Température de décharge mesurée (si la
fonction économiseur est sélectionnée) → RÉPÉTITION
3.14.4 Entrée numérique DI1/DI2
● L'entrée numérique Di1 est l'interface entre le contrôleur
EXD-HP1 et le contrôleur système si la communication Modbus
n'a pas été utilisée.
● Le statut numérique dépend du fonctionnement du compresseur
système ou de la demande.
Données variables
Surchauffe par défaut, K
Pression d'aspiration, bar
Position de la vanne, %
Température du gaz d'aspiration, °C
Température de saturation, °C
Température de décharge, °C
Le contrôleur EXD-HP1
1 1
1 0
1 0
1 0
1 0
1 0
Condition de fonctionnement
Le compresseur démarre
Le compresseur s'arrête
Statut de l'entrée numérique
Fermé (Démarrage)
Ouvert (Arrêt)
ON: Afficheur des
données Circuit 1
ON: Afficheur des
données Circuit 2
ON: alarme
OFF: aucune alarme
ON: Communication
Modbus
Paramètre / valeur
suivant(e) (supérieur(e))
Paramètre / valeur
suivant(e) (inférieur(e))
Sélection/
confirmation
Réglage des paramètres/ enregistrement
Clignotement: la vanne se ferme
ON: la vanne est complètement fermée
Clignotement: la vanne s'ouvre
ON: la vanne est complètement ouverte
3.14.5 Fonctionnement en mode manuel
Attention : Toutes les alarmes sont désactivées au cours du contrôle
manuel. Nous déconseillons de faire fonctionner le système sans
surveillance pendant le contrôle manuel.
● Appuyer simultanément sur et pendant 5 secondes pour accéder au
mode manuel
● List of parameters in scrolling sequence by pressing button
PRG
Code
Description et choix des paramètres
1Ho
Fonctionnement en mode manuel : circuit 1
0
0
0
0
0
0
0
0
1
100
1
100
Fonctionnement en mode manuel : circuit 2
0 = désactiver;
Ouverture de la vanne (%)
Ouverture de la vanne (%)
0 = désactiver;
1 = activer
1 = activer
1HP
2Ho
2HP
Min Max
Réglage
d'usine
Réglage
sur site
Réinitialisation manuelle de l'alarme et suppression des
alarmes fonctionnelles (sauf erreur matérielle)
● Appuyer simultanément sur et pendant 5 secondes. Une fois la
suppression terminée, le message “CL: apparaît pendant 2 secondes.
PRG SEL
FRANÇAIS
