1. Nomenclatura 2
2. Segurança e Saúde 2
3. Instalação e activação 2
4. Desativação & Eliminação 9
5. Lista de veri cação 9
6. Reparação e Manutenção 9
7. Informação Gás-F 10
8. Resolução de problemas 10
9. Especifi cações 11
10. Esquema 13
11. Dados Elétricos 16
12. Apêndice 23
Conteúdo
1. Nomenclatura
2. Segurança e Saúde
Informação Geral
Nota importante
A instalação e activação do sistema deverá ser efectuada apenas
por um engenheiro de refrigeração habilitado, com experiência em
sistemas e componentes de refrigeração, incluindo todos os
controlos. Para evitar lesões potenciais, tenha cuidado ao
trabalhar perto das superfícies das bobinas ou de arestas afiadas
de compartimentos metálicos. Toda a instalação eléctrica e de
tubagem deverá ser efectuada de acordo com os códigos,
determinações e regulamentações locais aplicáveis.
Este aparelho não se destina a ser utilizado por pessoas
(incluindo crianças) com capacidades físicas, sensoriais ou
mentais reduzidas, ou falta de experiência e conhecimento,
exceto se lhes foi feita supervisão ou instrução relacionada com a
utilização do aparelho por uma pessoa responsável pela sua
segurança. As crianças devem ser supervisionadas para
assegurar que não brincam com o aparelho.
O-CU06-AUG17-3
Todas as especificações estão sujeitas a modificações sem aviso prévio do fabricante. O texto em inglês é a instrução original.
Outras línguas são a tradução das instruções originais.
2

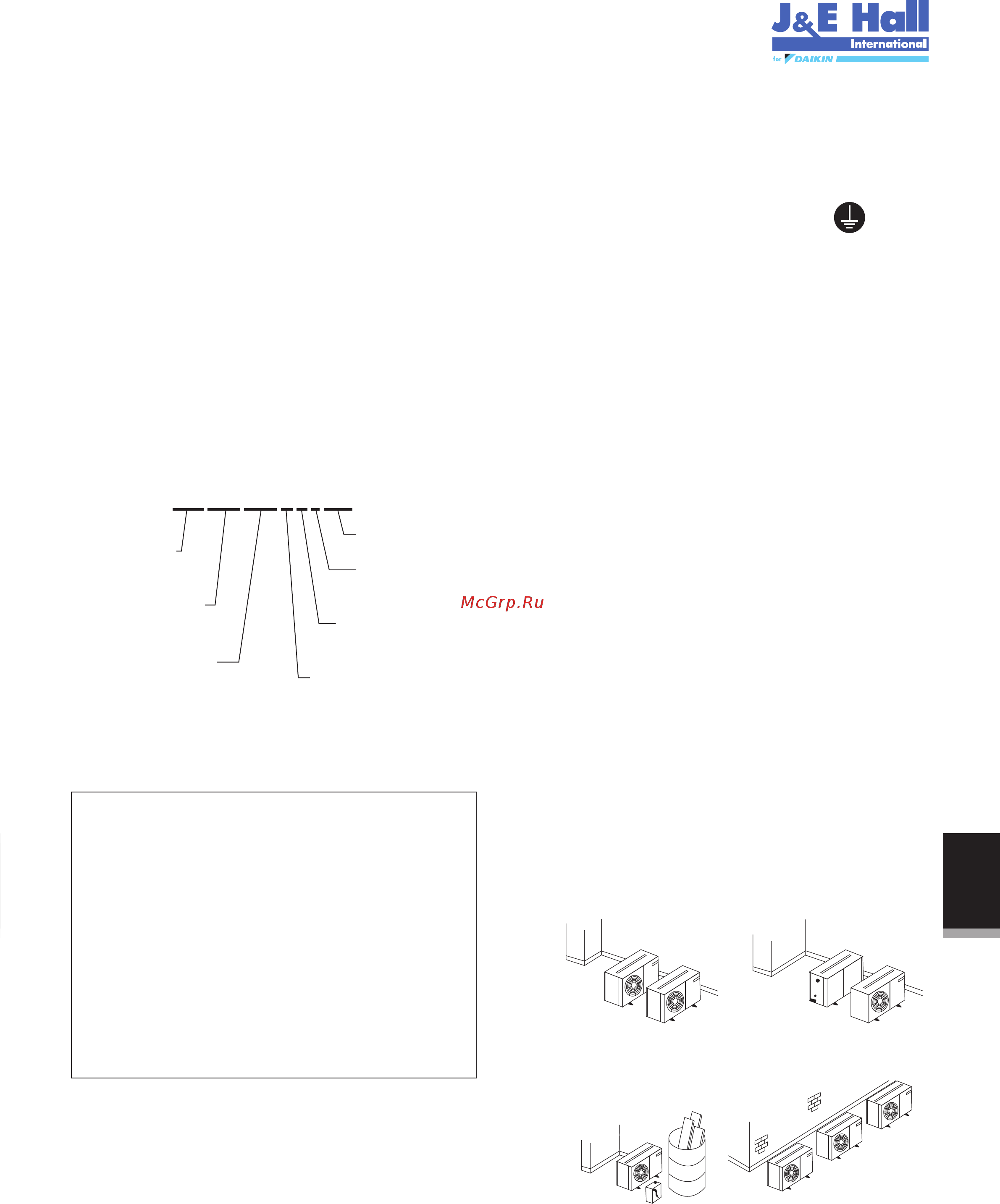

JEH SCU 0950 C L 3 EVI
EVI: UNIDADE DE
INJEÇÃO DE VAPOR
ALIMENTAÇÃO
ELÉTRICA
1: 230V/50Hz/1Ph
3: 400V/50Hz/3Ph
APLICAÇÃO
M: TEMPERATURA MÉDIA
L: TEMPERATURA BAIXA
GERAÇÃO
B: 2ND
C: 3RD
REFRIGERAÇÃO
NOMINAL
CAPACIDADE EM
HP (DIVIDIDA POR 100)
TIPO DE COMPRESSOR
CCU: RECÍPROCO
SCU: ESPIRAL
UNIDADE DE
CONDENSAÇÃO
REFRIGERAÇÃO
J&E Hall
● A unidade de condensação é fornecida com uma carga de
retenção de nitrogénio.
● A unidade de condensação contém maquinaria em movimento
e perigos de energia eléctrica. Pode provocar lesões graves ou
morte. Desligue o aparelho e retire a ficha da alimentação
eléctrica antes da instalação ou reparação do equipamento.
● A libertação de refrigerante na atmosfera é ilegal. Procedi-
mentos adequados de teste para evacuação, manuseamento e
fuga devem ser constantemente observados.
● A unidade de condensação deve ser ligada à
terra. Uma ligação imprópria à terra pode
resultar em choque elétrico ou incêndio.
● Certifi que-se que desliga a unidade antes de tocar quaisquer
partes elétricas. Tocar uma parte ativa pode resultar em choque
elétrico ou incêndio.
● As tampas eléctricas e o protector da ventoinha do condensador
devem permanecer sempre colocados.
● A utilização da unidade de condensação fora das condições
para a quais foi concebida e da aplicação para a qual se destina
pode ser insegura e prejudicial para a unidade, a longo ou curto
prazo.
● As unidades de condensação não foram fabricadas para
aguentar cargas ou tensões provocadas por outros
equipamentos ou por pessoas. Estas cargas ou forças
estranhas podem provocar falhas/fugas/lesões.
● Em algumas circunstâncias, um componente acumulador de
sucção (não fornecido) pode ser necessário, dado que
proporciona protecção contra o refl uxo do refrigerante durante
a operação. Ajuda a proteger contra a migração off-cycle
acrescentando volume livre interno ao lado inferior do sistema.
● Deve ser efectuado um teste para se certifi car de que o volume
de migração fora de ciclo para o compressor não excede o limite
de carga do compressor.
● Onde for possível, o sistema deveria ser instalado para usar
uma configuração de purgação. Para unidades da Série 1
JEHCCU040CM1 e JEHCCU0050CM1,é aconselhável
conectar com a confi guração de corte do termostato utilizando
o terminal de reserva na caixa de controlo.
● Após a instalação, o sistema deverá funcionar durante 3 – 4
horas. O nível de óleo deve ser verifi cado após 3 - 4 horas de
funcionamento e reposto até cima como for necessário. O nível
de óleo deverá não deve ser inferior a um quarto do visor do
óleo do compressor.
CORRETO!
INCORRECTO!
INCORRECTO!
CORRETO!
● Certifi que-se de que a unidade recebida é o modelo correcto
para a aplicação pretendida.
● Certifi que-se de que o refrigerante e a tensão sejam adequados
para a aplicação e ambiente pretendidos.
● A instalação e a manutenção devem ser realizadas apenas por
pessoal qualifi cado que conheçam os códigos e regulação
locais, e que tenham experiência com este tipo de equipamento.
3.1 Situação da unidade
● Para atingir a capacidade máxima de refrigeração, a localização
da instalação da unidade de condensação deve ser
seleccionada com cuidado.
● Instale a unidade de condensação de modo a que o ar quente
distribuído pela unidade de condensação não possa entrar de
novo (como num eventual curto-circuito ou ar de descarga
quente). Permita espaço sufi ciente para a manutenção ao redor
da unidade.
● Certifi que-se de que não há qualquer obstáculo do fluxo de ar
para ou fora da unidade. Remova os obstáculos que bloqueiem
a descarga ou entrada do ar.
3. Instalação e activação
PORTUGUÊS
