19 | Конфигурирование
Справочное руководство для монтажника и пользователя
122
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
Инициализация: по умолчанию
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и для защиты компрессора
обязательно включите питание за 6 часов перед запуском системы.

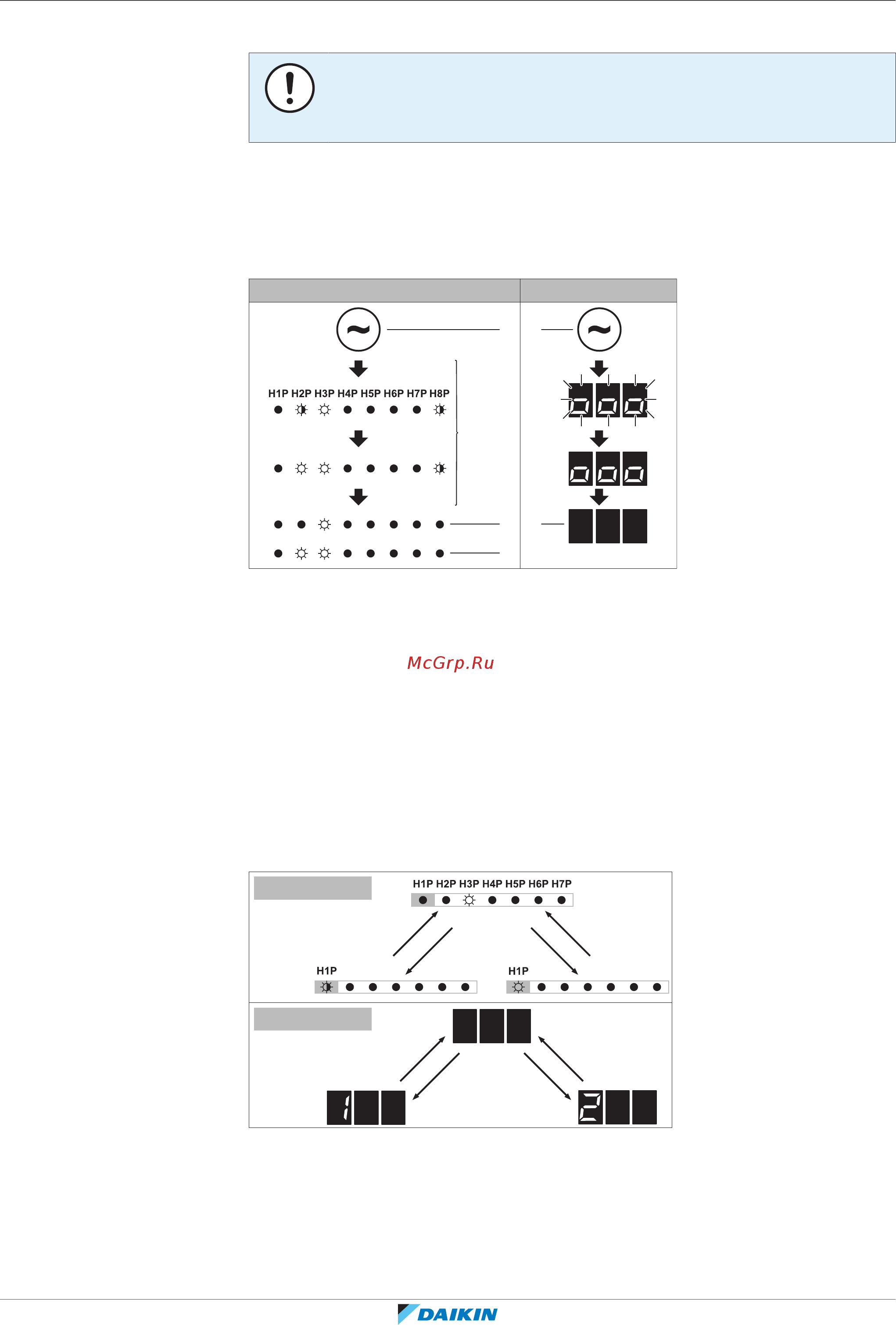

Включите электропитание компрессора, теплообменника и всех внутренних
блоков. Когда связь между компрессором, теплообменником и внутренними
блоками установится в обычном порядке, показания дисплея будут
соответствовать изображенным ниже (ситуация по умолчанию при поставке с
завода).
1~2 min
8~10 min
10~12 min
5 HP 8 HP
b
c
b
a a
a Включение электропитания
b Ситуация по умолчанию
c Сигнал о сбое
Если через 10~12 минут на дисплее не появились показания, заданные по
умолчанию, проверьте, не отображается ли код неисправности на
пользовательском интерфейсе внутреннего блока (или на 7-сегментном
дисплее компрессора, если речь идет о модели 8 HP). Устраните
неисправность, соответствующую отображаемому коду. Во-первых, проверьте
электропроводку управления.
Переключение режимов
Для переключения между показаниями по умолчанию, режимом 1 и
режимом2 пользуйтесь кнопкой BS1.
BS1 [5 s]
BS1
BS1
BS1
a
cb
BS1 [5 s]
BS1
BS1
BS1
a
b c
5 HP
8 HP
a Ситуация по умолчанию (H1P ВЫКЛ)
b Режим 1 (H1P мигает)
c Режим 2 (H1P ВКЛ)
BS1 Нажмите BS1.
BS1 [5 s] Нажмите и удерживайте кнопку BS1 не менее 5секунд.
