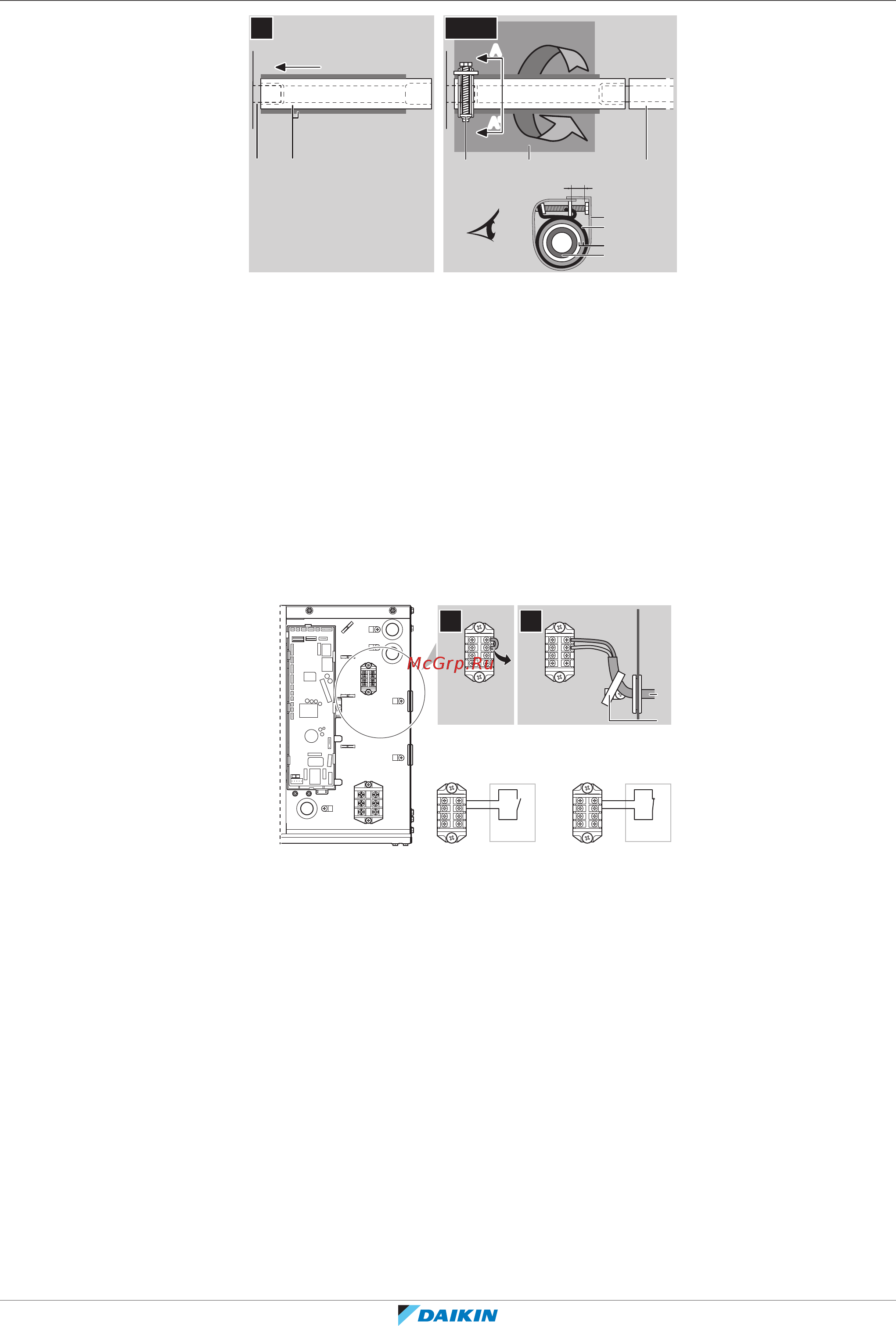

16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
77
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
≤4 mm
A
A'
A-A'
A
A'
ec d
b
a
d
c
a b
2+3+41
a Соединение сливного трубопровода (с блоком)
b Сливной шланг (принадлежность)
c Металлический зажим (принадлежность)
d Уплотнительная подушка (принадлежность)
e Сливной трубопровод (приобретается на месте)
Указания по установке дренажного насоса и сливного резервуара
С дренажным насосом обязательно устанавливается сливной резервуар.
Дренажный насос и сливной резервуар приобретаются по месту установки.
▪ Дренажный насос:
- Минимальная производительность: 45л/ч
- Сигнальный контакт. Можно подсоединить контакт для подачи на
теплообменник сигнала о состоянии дренажного насоса. Через этот
контакт сигнал идет на тепловой насос.
A1P
X1M
X2M
1 2
X2MX2M
b
a
X2M
d
X2M
c
a Контакт для передачи сигнала с дренажного насоса
b Кабельная стяжка
c Неисправность дренажного насоса: Если контакт размыкается, тепловой насос
останавливается и подает сигнал о сбое. Подробнее см. раздел «Коды
неисправности: общее представление» [4154].
d Нормальная работа дренажного насоса: Если контакт замыкается, тепловой
насос возобновляет работу в обычном режиме.
▪ Сливной резервуар:
- Минимальная емкость: 3л
- Рекомендация: Пользуйтесь сливным резервуаром с поплавковым реле
уровня, по сигналу с которого включается и отключается дренажный насос.
Проверка на протечки
Постепенно заливая примерно 1литр воды в сливной поддон, проверьте его
на протечку.
