5 | О системе
Справочное руководство для монтажника и пользователя
24
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
5 О системе
Система VRV IV на основе теплового насоса для установки в помещениях
применяется для обогрева и охлаждения.
ПРИМЕЧАНИЕ
НЕ пользуйтесь системой в целях, отличных от ее прямого назначения. Во
избежание снижения качества работы блока НЕ пользуйтесь им для охлаждения
высокоточных измерительных приборов, продуктов питания, растений,
животных и предметов искусства.
ПРИМЕЧАНИЕ
Для изменения или расширения системы в будущем:
Полная информация о допустимых сочетаниях (для будущего расширения
системы) приведена в инженерно-технических данных. С этой информацией
следует ознакомиться. За информацией и профессиональными
рекомендациями обращайтесь к монтажнику.
По общему правилу, к установленной в помещении системе VRV IV на основе
теплового насоса можно подключать внутренние блоки следующих типов
(данный перечень не является исчерпывающим; возможность подключения
зависит от сочетания моделей компрессора, теплообменника и внутренних
блоков):
▪ Внутренние блоки VRV с непосредственным расширением (DX) (воздухо-
воздушный теплообмен).
▪ Блоки AHU (с воздухо-воздушным теплообменом): В зависимости от
теплообмена требуется комплект EKEXV+блок EKEQM.
▪ Комфортная воздушная завеса (с воздухо-воздушным теплообменом): Серия
CYV (Biddle).
К установленной в помещении системе VRV IV на основе теплового насоса
допускается подключение спаренных блоков кондиционирования воздуха.
Подключение нескольких блоков кондиционирования воздуха к
установленной в помещении системе VRV IV на основе теплового насоса
допускается даже в сочетании с одним или несколькими внутренними
блоками VRV с непосредственным расширением.
Подробные характеристики см. в инженерно-технических данных.
Содержание раздела
5.1 Компоновка системы............................................................................................................................................................ 24

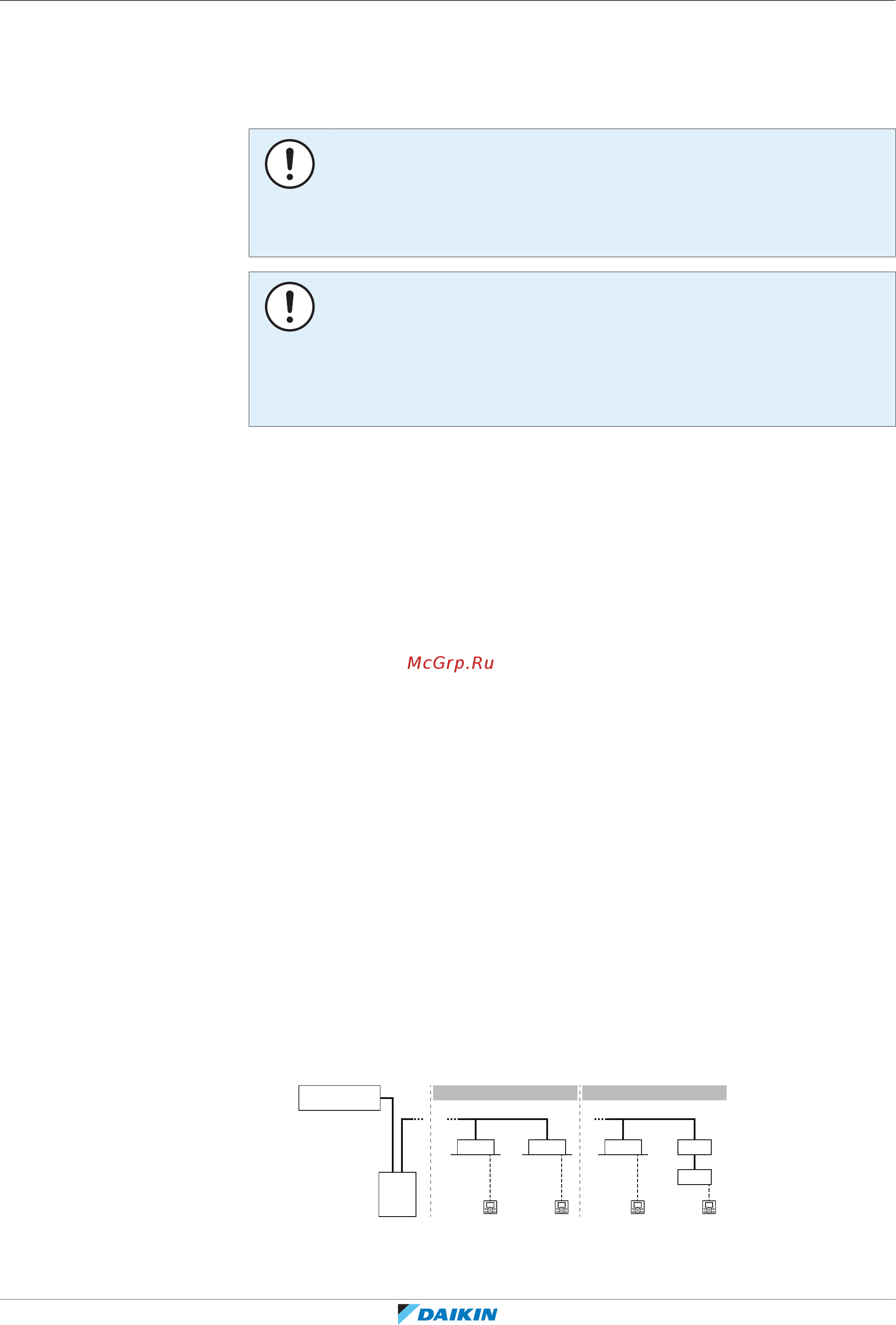

5.1 Компоновка системы
d d
c c
a
b
VRV DX VRV DX VRV DX EKEXV
AHU
d d
1 2
1 Относится к внутренним блокам VRVDX
2 Относится к внутренним блокам VRVDX в сочетании с кондиционером
a Теплообменник
