19 | Конфигурирование
Справочное руководство для монтажника и пользователя
139
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

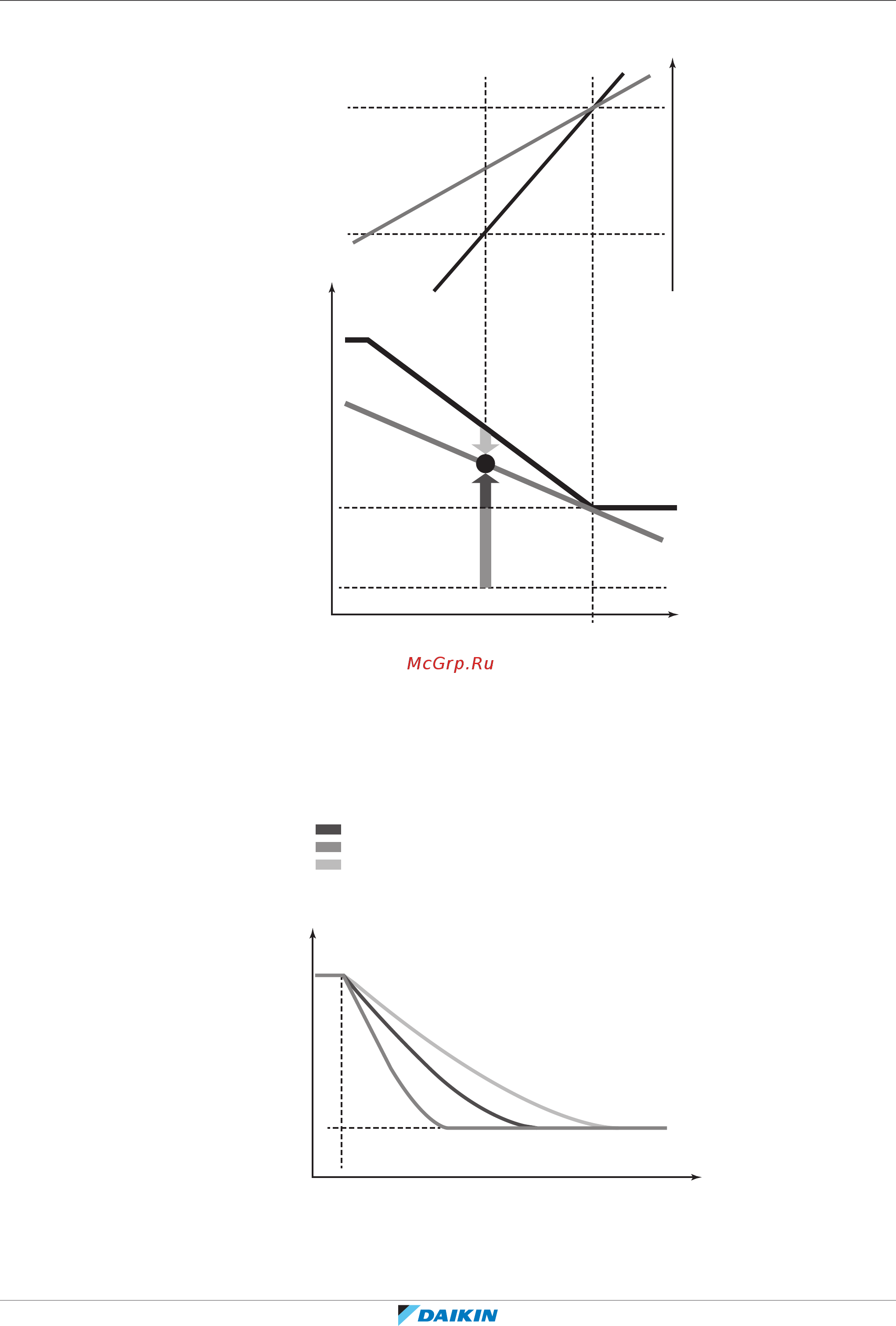

19.3.3 Пример: автоматический режим охлаждения
A
B
E
100%
50%
T
e
C
D
3°C
6°C
35°C
F
A График изменения фактической нагрузки
B Кривая изменения фактической нагрузки (исходная нагрузка в автоматическом
режиме)
C Целевое фактическое значение (исходная температура испарения в
автоматическом режиме)
D Заданная температура испарения
E Коэффициент нагрузки
П Температура наружного воздуха
T
e
Температура испарения
Быстрый режим
Режим повышенной мощности
Мягкий режим
Изменение температуры в помещении:
A
B C
D
E
F
A Температура, заданная внутреннему блоку
B Начало работы
C Продолжительность работы
D Мягкий режим
