17 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
95
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

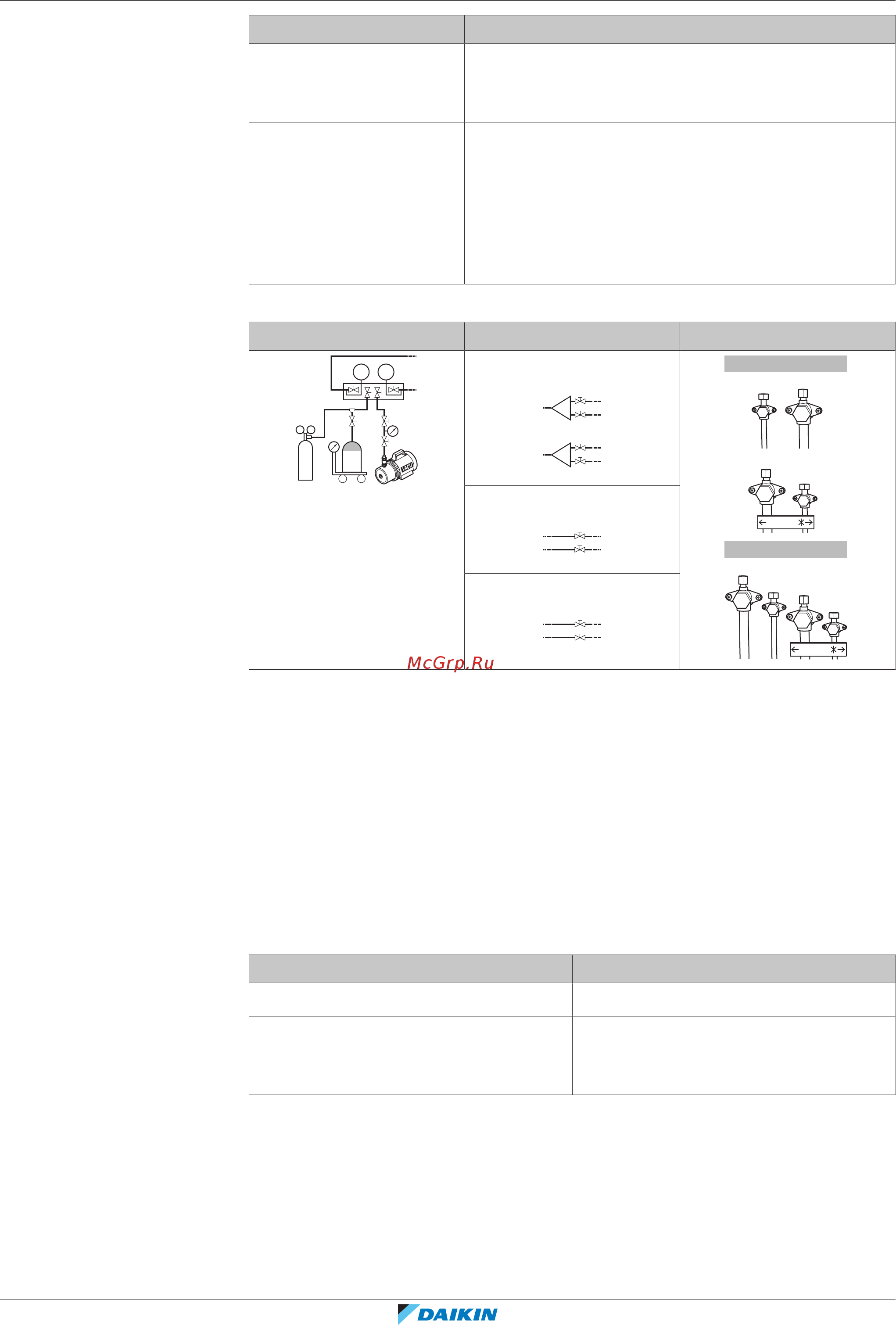

Если есть коллектор… то…
С разветвителями
трубопровода
хладагента
можно проверить сразу оба контура. Для этого
подсоедините коллектор через разветвители к
обоим контурам и выполните их проверку.
Без разветвителей
трубопровода
хладагента
(уходит вдвое больше
времени)
проверять контуры придется по отдельности.
Порядок действий:
▪ Сначала выполните проверку контура 1,
подсоединив к нему коллектор.
▪ Затем выполните проверку контура 2,
подсоединив к нему коллектор.
Варианты подсоединения:
Коллектор Соединения Компрессор
p
<
p
>
R410AN2
b c e
a
d
B
A
Контуры1 и 2 вместе
C
g
h
A
f
i
B
C
C
C
D
D
RDXYQ
RDXYQ
h
h
i
i
g
g
f
f
5 HP
8 HP
Только контур1
i
B
hA
C
C
Только контур2
C
C
f
B
gA
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан трубопровода жидкого хладагента (контур 2: к внутренним
блокам)
g Запорный клапан трубопровода газообразного хладагента (контур 2: к
внутренним блокам)
h Запорный клапан трубопровода газообразного хладагента (контур 1: к
теплообменнику)
i Запорный клапан трубопровода жидкого хладагента (контур 1: к
теплообменнику)
A, B, C Клапаны A, B и C
D Разветвитель трубопровода хладагента
Клапан Состояние клапана
Клапаны A, B и C Открыты
Запорные клапаны трубопроводов
газообразного и жидкого хладагентов
(f, g, h, i)
Перекрыты
