16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
73
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10

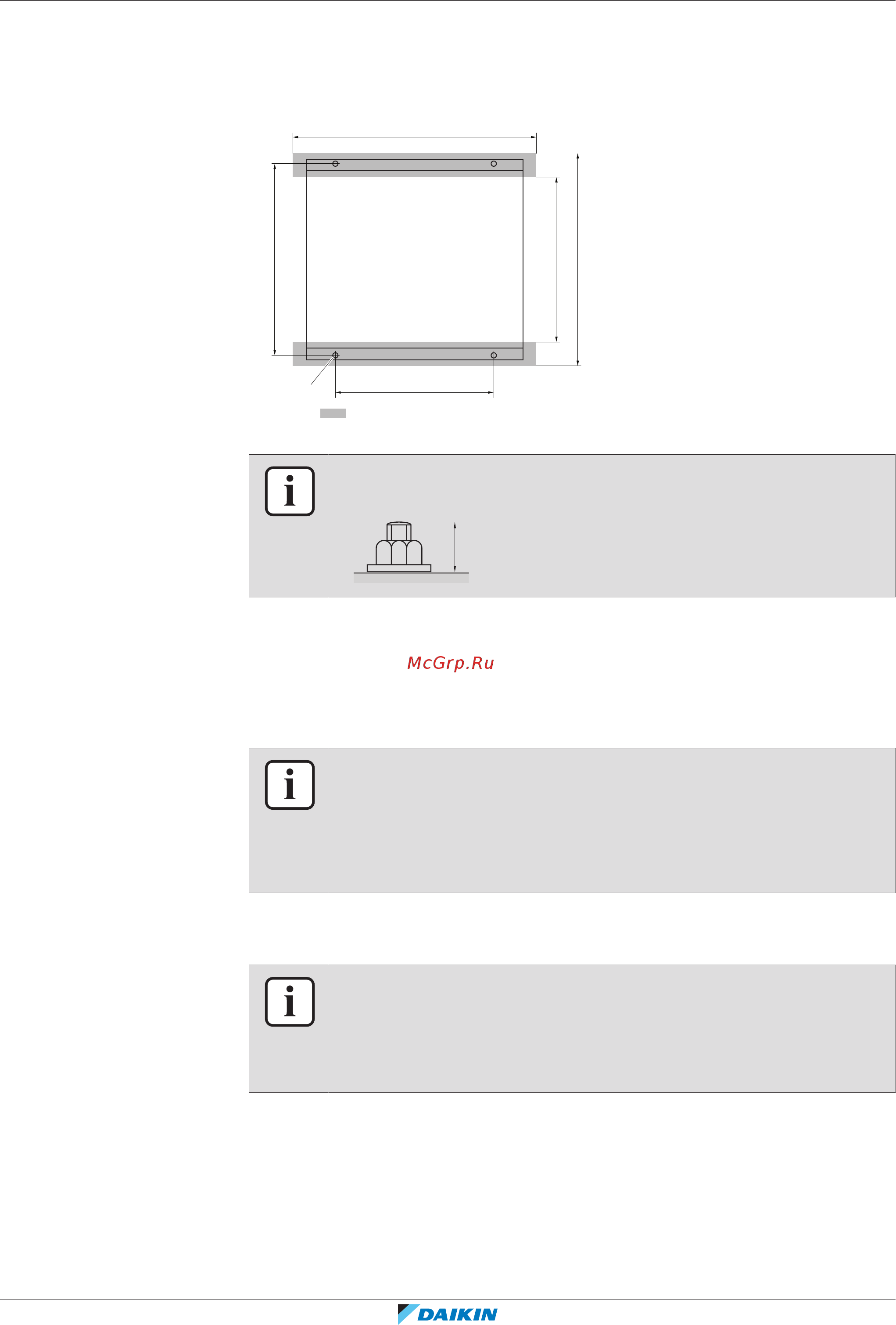

▪ Установка на опору. Блок надежно крепится к опоре анкерными болтами с
гайками и шайбами (приобретаются по месту установки). Площадь опоры
(бетонной или в виде рамы из стальных балок) должна превышать область,
помеченную серым.
a
≤480
516
≥666
426 (5 HP)
600 (8 HP)
≥640 (5 HP)
≥800 (8 HP)
(mm)
Минимально допустимая опора
a Точка крепления (4×)
ИНФОРМАЦИЯ
Рекомендованная высота верхней выступающей части болтов составляет 20мм.
20 mm
16.4 Монтаж теплообменника
16.4.1 Меры предосторожности при монтаже теплообменника
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и требованиями, изложенными в
указанных далее разделах:
▪ Общие правила техники безопасности
▪ Подготовка
16.4.2 Указания по установке теплообменника
ИНФОРМАЦИЯ
Дополнительное оборудование. При установке дополнительного
оборудования прочитайте также инструкции по монтажу дополнительного
оборудования. В зависимости от условий по месту установки бывает, что проще
сначала смонтировать дополнительное оборудование.
