16 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
71
RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B
Система VRVIV на основе теплового насоса для установки в
помещениях
4P499898-1A – 2020.10
4 Рассчитайте концентрацию хладагента с учетом объема помещения, в
котором установлен блок, и соседнего помещения. Если концентрация
хладагента не превышает максимально допустимый уровень
концентрации, проделайте вентиляционные отверстия в двери, ведущей
в соседние помещения.

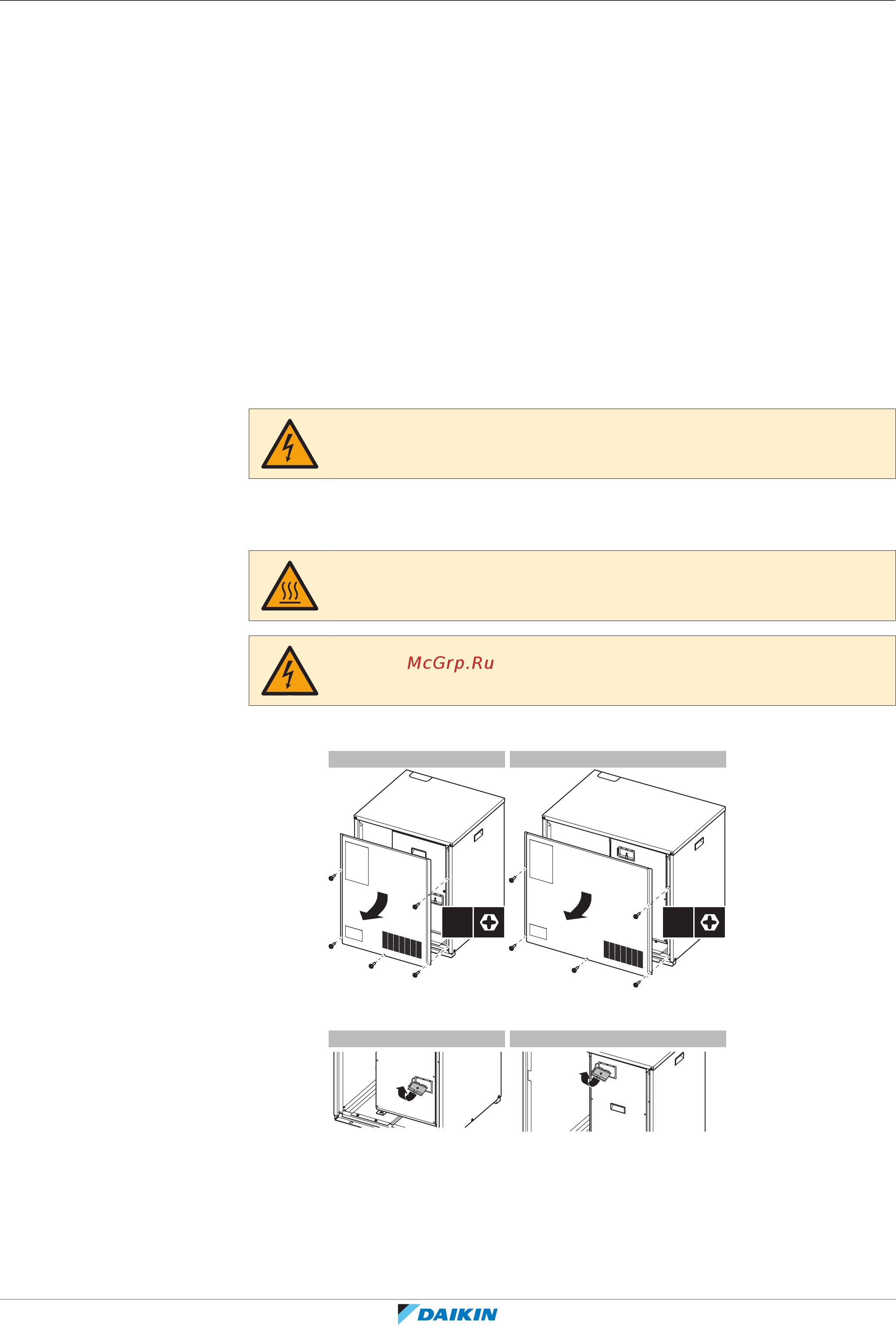

16.2 Открывание блока
16.2.1 Открытие блоков
Иногда блок приходится вскрывать. Пример:
▪ Подсоединяя трубопроводы хладагента
▪ Для подключения электропроводки
▪ Для технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ оставляйте блок без присмотра со снятой сервисной панелью.
16.2.2 Как открыть компрессор
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
1 Снимите с компрессора крышку для техобслуживания.
5×5×
5 HP 8 HP
2 Если нужно задать местные настройки, снимите смотровую крышку.
5 HP 8 HP
3 Если нужно подключить электропитание, снимите крышку
распределительной коробки.
