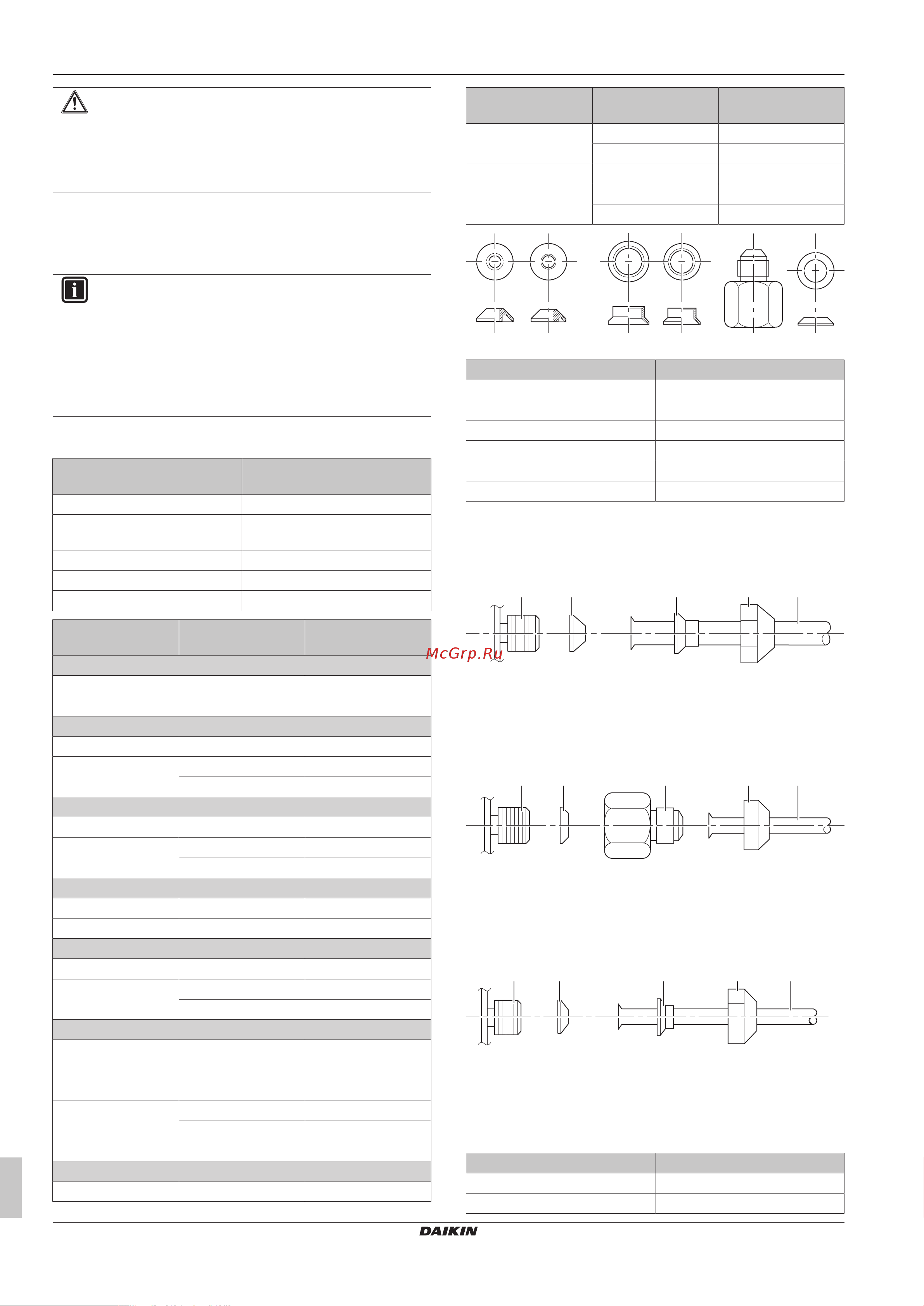

4 Монтаж
Руководство по монтажу
10
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1 – 2019.10
ПРЕДОСТЕРЕЖЕНИЕ
При проведении работ только по прокладке труб без
подсоединения внутреннего блока НЕ подсоединяйте к
наружному блоку внутренние разветвительные трубы в
расчете на добавление еще одного внутреннего блока
в будущем.
4.2.1 Соединение наружного блока с
внутренним с применением сужающих
переходников
ИНФОРМАЦИЯ
▪ С генератором DHW в составе мультисистемы
применяется такой же переходной патрубок, как и с
внутренними блоками класса20.
▪ Для гибридного оборудования в составе
мультисистемы переходной патрубок подбирается
по классу мощности, указанному в руководстве по
монтажу.
К этому наружному блоку можно подсоединять внутренние
блоки общей мощностью:
Наружный блок Общая мощность внутренних
блоков по классам
3MXM40 ≤7,0кВт
3MXM52, 3AMXM52, 3MXF52,
3AMXF52
≤9,0кВт
3MXM68, 4MXM68, 3MXF68 ≤11,0кВт
4MXM80 ≤14,5кВт
5MXM90 ≤15,6кВт
Отверстие Класс Переходной
патрубок
3MXM40
A 15, 20, 25, 35 —
B + C 15, 20, 25, 35 2+4
3MXM52, 3AMXM52
A 15, 20, 25, 35 —
B + C 15, 20, 25, 35 2+4
42, 50 —
3MXM68
A 15, 20, 25, 35 —
B + C 15, 20, 25, 35 2+4
42, 50, 60 —
3MXF52, 3AMXF52, 3MXF68
A 20, 25, 35 —
B + C 20, 25, 35 2+4
4MXM68
A + B 15, 20, 25, 35 —
C + D 15, 20, 25, 35 2+4
42, 50, 60 —
4MXM80
A 15, 20, 25, 35 —
B 15, 20, 25, 35 2+4
42, 50, 60 —
C + D 15, 20, 25, 35 5+6
42, 50, 60 1+3
71 —
5MXM90
A + B 15, 20, 25, 35 —
Отверстие Класс Переходной
патрубок
C 15, 20, 25, 35 2+4
42, 50, 60 —
D + E 15, 20, 25, 35 5+6
42, 50, 60 1+3
71 —
1 2 3 4 5 6
Тип переходного патрубка Соединение
1 Ø15,9мм → Ø12,7мм
2 Ø12,7мм → Ø9,5мм
3 Ø15,9мм → Ø12,7мм
4 Ø12,7мм → Ø9,5мм
5 Ø15,9мм → Ø9,5мм
6 Ø15,9мм → Ø9,5мм
Образцы соединения:
▪ Подсоединение трубки Ø12,7 мм к соединительному
отверстию Ø15,9 мм для трубопровода газообразного
хладагента
a b d ec
a Соединительное отверстие наружного блока
b Переходной патрубок №1
c Переходной патрубок №3
d Накидная гайка для Ø15,9мм
e Межблочные трубопроводы
▪ Подсоединение трубки Ø9,5мм к соединительному отверстию
Ø15,9мм для трубопровода газообразного хладагента
a b d ec
a Соединительное отверстие наружного блока
b Переходной патрубок №6
c Переходной патрубок №5
d Накидная гайка для Ø9,5мм
e Межблочные трубопроводы
▪ Подсоединение трубки Ø9,5мм к соединительному отверстию
Ø12,7мм для трубопровода газообразного хладагента
a b d ec
a Соединительное отверстие наружного блока
b Переходной патрубок №2
c Переходной патрубок №4
d Накидная гайка для Ø12,7мм
e Межблочные трубопроводы
Нанесите слой фреоновое масло на резьбу соединительного
отверстия наружного блока, куда входит накидная гайка.
Накидная гайка (мм) Момент затяжки (Н•м)
Ø9,5 33~39
Ø12,7 50~60
