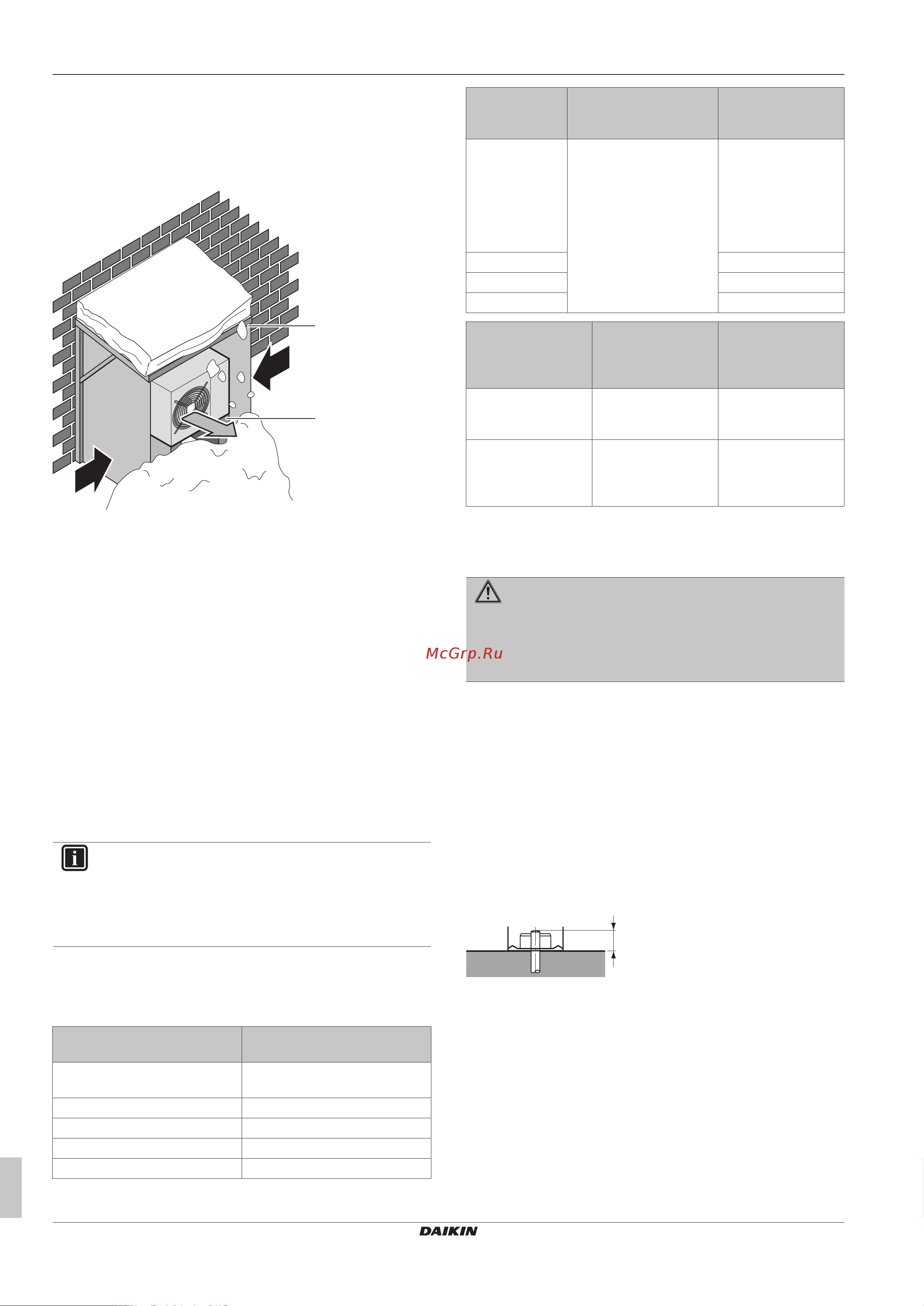

![Daikin 3MXM40N2V1B [8/24] Дополнительные требования к месту установки наружного блока в холодных погодных условиях](/views2/1770010/page8/bg8.png)
4 Монтаж
Руководство по монтажу
8
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1 – 2019.10
3.1.2 Дополнительные требования к месту
установки наружного блока в холодных
погодных условиях
Наружный агрегат необходимо защитить от снегопада, а также
предусмотреть, чтобы его НИКОГДА не засыпало снегом.
a
b
c
c
d
a Снегозащитное покрытие или навес
b Подставка
c Преобладающее направление ветра
d Выброс воздуха
Рекомендуется оставлять под блоком не менее 150 мм
свободного пространства (300 мм в местности, подверженной
сильным снегопадам). Кроме того, необходимо проследить за
тем, чтобы блок находился, как минимум, в 100 мм над
расчетной поверхностью снежного покрова. Если нужно,
установите блок на подставку. Подробнее см. параграф
«4.1Монтаж наружного агрегата» [48].
В регионах, где обычно выпадает много снега, очень важно
установить блок в таком месте, где снег не будет
воздействовать на блок. Если есть вероятность наметания
снега сбоку, примите меры к тому, чтобы снег НЕ воздействовал
на змеевик теплообменника. При необходимости соорудите
навес от снега на опоре.
3.1.3 Перепад высот трубопроводов
хладагента
ИНФОРМАЦИЯ
Предельно допустимая длина трубопроводом
хладагента и перепад высот для гибридного
оборудования или генератора DHW в составе
мультисистемы указаны в руководстве по монтажу
внутреннего блока.
Чем короче трубопровод хладагента, тем выше
производительность системы.
Длина трубопроводов и перепад высот должны соответствовать
указанным далее параметрам.
Модель Минимально допустимое
свободное место
3MXM40, 3MXM52, 3AMXM52,
3MXF52, 3AMXF52
4,7м
2
3MXM68, 3MXF68 5,5м
2
4MXM68 6,5м
2
4MXM80 9,8м
2
5MXM90 10,4м
2
Минимально допустимая длина составляет 3м на помещение.
Наружный
блок
Длина трубопроводов
хладагента до каждого
из внутренних блоков
Общая длина
трубопровода
хладагента
3MXM40,
3MXM52,
3AMXM52,
3MXM68,
3MXF52,
3AMXF52,
3MXF68
≤25м ≤50м
4MXM68 ≤60м
4MXM80 ≤70м
5MXM90 ≤75м
Перепад высот
между наружным и
внутренними
блоками
Перепад высот
между двумя
внутренними
блоками
Наружный блок
установлен выше
внутреннего
≤15м ≤7,5м
Наружный блок
установлен ниже
хотя бы одного из
внутренних блоков
≤7,5м ≤15м
4 Монтаж
ПРЕДУПРЕЖДЕНИЕ
Монтаж должен производиться монтажником;
материалы и способы монтажа должны
соответствовать требованиям действующего
законодательства. В странах Европы применяется
стандарт EN378.
4.1 Монтаж наружного агрегата
4.1.1 Подготовка монтажной конструкции
Если есть вероятность передачи вибрации на здание,
используйте вибростойкую резину (приобретается по месту
установки).
При наличии хорошего дренажа блок можно установить
непосредственно на бетонный пол веранды или другую прочную
поверхность.
Подготовьте 4 комплекта анкерных болтов M8 или M10 с
гайками и шайбами (приобретается по месту установки).
20 mm
