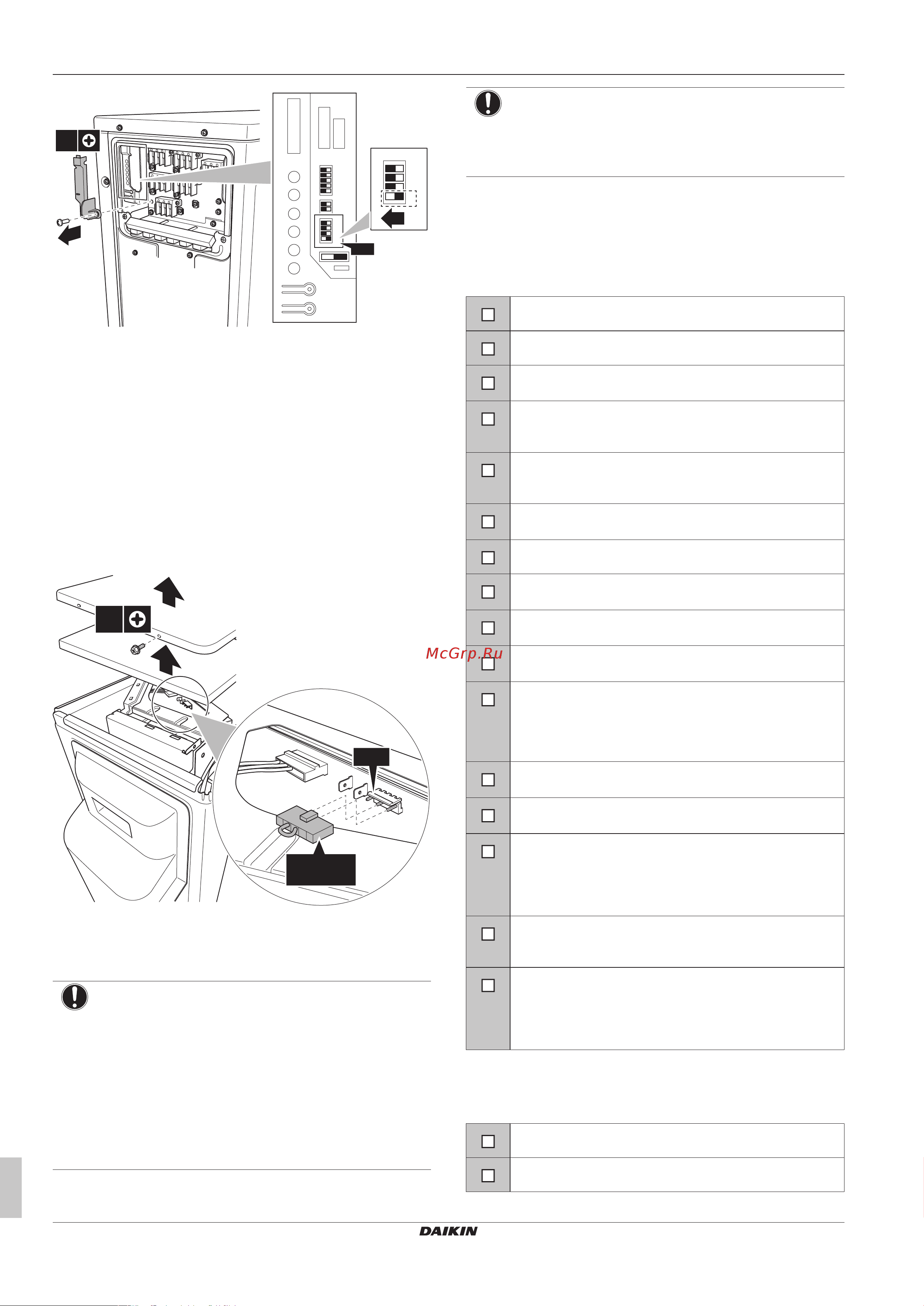

![Daikin 3MXM40N2V1B [16/24] Пусконаладка](/views2/1770010/page16/bg10.png)
5 Пусконаладка
Руководство по монтажу
16
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1 – 2019.10
4
3
2
1
4
3
2
1
A
1
2
3
4
5
SW5
2
OFFON
1×
1
4.6.6 Блокировка режима охлаждения
Блокировка режима охлаждения ограничивает работу блока на
охлаждение. Возможна принудительная работа в режиме
охлаждения.
Характеристики корпуса и контактов разъема: Оборудование
серии ST, корпус VHR‑5N, контакт SVH‑21T‑1,1
Гибридное оборудование в составе мультисистемы, у которого
режим охлаждения заблокирован, с тепловым насосом не
работает.
Активация блокировки режима охлаждения
1 Замкните контакты 3 и 5 разъема S15.
4×
VHR-5N
SVH-21T-1
S15
1
3
5
5 Пусконаладка
ПРИМЕЧАНИЕ
Общий перечень проверок при пусконаладке.
Помимо указаний по пусконаладке в данной главе,
можно также воспользоваться общим перечнем
проверок при пусконаладке, размещенным на Daikin
Business Portal (требуется аутентификация).
Общий перечень проверок при пусконаладке,
служащий дополнением к указаниям в данной главе,
можно использовать в качестве руководства и шаблона
отчета при проведении пусконаладки и сдаче системы
пользователю.
ПРИМЕЧАНИЕ
Блок допускается к эксплуатации ТОЛЬКО с
термисторами и (или) датчиками/реле давления.
ИНАЧЕ может возникнуть угроза возгорания
компрессора.
5.1 Предпусковые проверочные
операции
Сразу же после монтажа блока проверьте перечисленное ниже.
После проверки по всем пунктам блок необходимо закрыть.
Питание можно подавать только на закрытый блок.
Внутренний агрегат установлен правильно.
Наружный агрегат установлен правильно.
Система надлежащим образом заземлена а
заземляющие клеммы надежно закреплены.
Напряжение питания соответствует значению,
указанному на имеющейся на блоке
идентификационной табличке.
В распределительной коробке НЕТ неплотных
соединений или поврежденных электрических
компонентов.
Внутри комнатного и наружного блоков НЕТ
поврежденных компонентов и сжатых труб.
НЕТ утечек хладагента.
Трубопроводы хладагента (газообразного и
жидкого) термоизолированы.
Установлены трубы надлежащего размера, и сами
трубопроводы правильно изолированы.
Запорные вентили наружного агрегата (для газа и
жидкости) полностью открыты.
Дренаж
Проследите за тем, чтобы слив был равномерным.
Возможное следствие: Возможно вытекание
конденсата.
На внутренний блок поступают сигналы с интерфейса
пользователя.
Указанные провода используются для
соединительного кабеля.
Предохранители или иные предохранительные
устройства устанавливаются по месту монтажа
оборудования согласно указаниям, изложенным в
этом документе. Замена их перемычками НЕ
допускается.
Проверьте электропроводку и трубопроводы каждого
внутреннего блока на совпадение маркировка
помещения (A~E).
Проверьте, не заданы ли 2 или больше помещений
как приоритетные. Имейте в виду, что нельзя задавать
приоритетными помещения, которые обслуживаются
генератором DHW или гибридным оборудованием в
составе мультисистемы.
5.2 Перечень проверок во время
пуско-наладки
Проверка электропроводки.
Выпуск воздуха.
