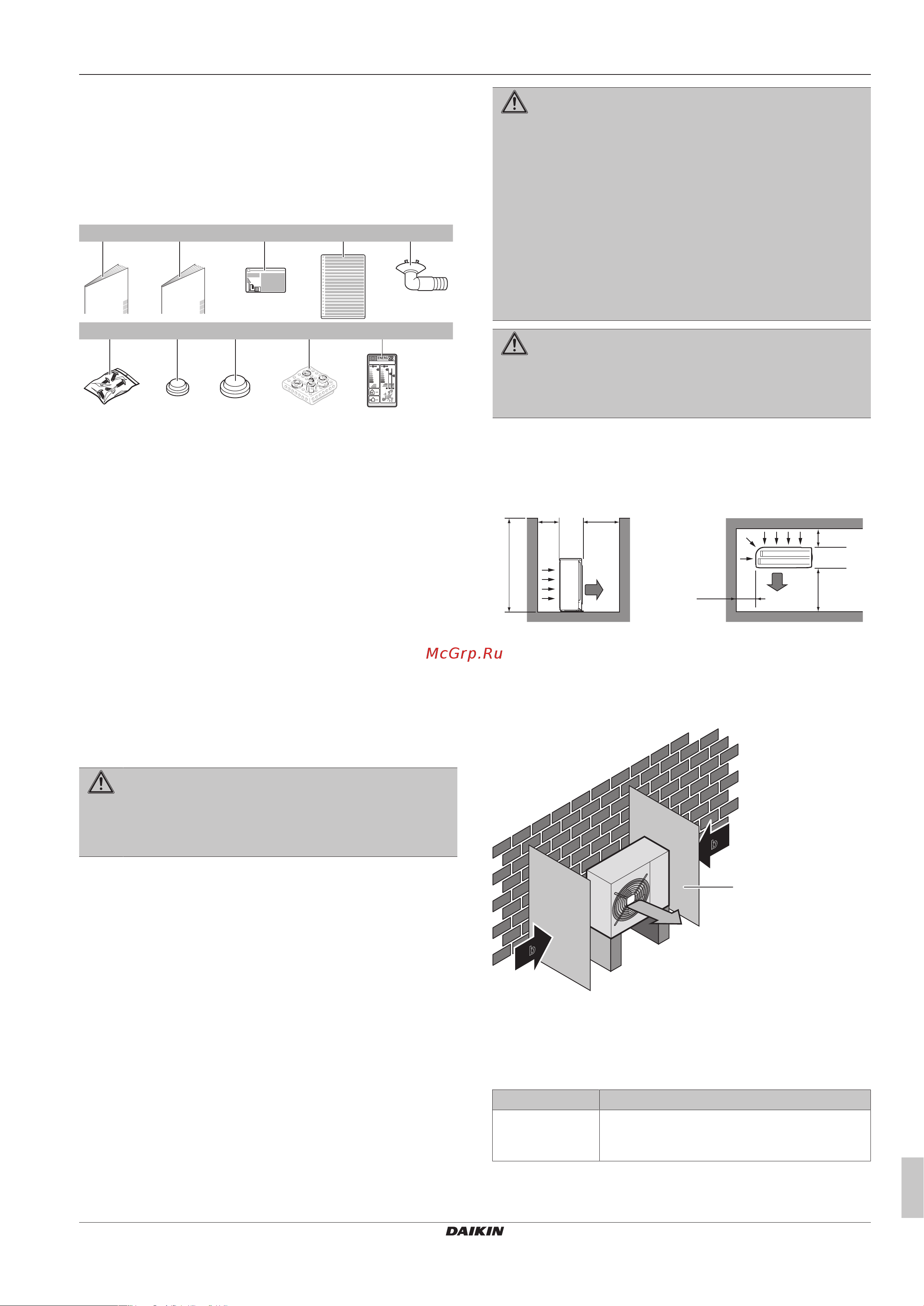

2 Информация о блоке
Руководство по монтажу
7
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1 – 2019.10
2 Информация о блоке
2.1 Наружный агрегат
2.1.1 Для снятия аксессуаров с наружного
агрегата
1× 1× 1×
1×
6×
1×
a
1×
b c d e
3×
1×
1×
i j
g h
f
a Руководство по монтажу наружного блока
b Общие правила техники безопасности
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка о наличии фторсодержащих парниковых газов
на нескольких языках
e Сливной патрубок
f Пакет с винтами. Винтами фиксируются крепежные
ленты электропроводки.
g Заглушка сливного отверстия (малая)
h Заглушка сливного отверстия (большая)
i Переходной патрубок в сборе
j Маркировка энергоэффективности
3 Подготовка
3.1 Как подготовить место
установки
▪ Выберите такое место, где горячий или холодный воздух на
выходе из блока и издаваемый им шум НЕ будут беспокоить
окружающих.
ПРЕДУПРЕЖДЕНИЕ
НЕ устанавливайте кондиционер в местах, где
вероятна утечка огнеопасного газа. В случае утечки
газа и его скопления вокруг кондиционера возможно
возгорание.
▪ Во избежание помех блоки, а также проводку электропитания
и связи, следует размещать на расстоянии не менее 3метров
от телевизоров и радиоприемников. При определенной длине
радиоволн расстояния в 3 метра может оказаться
недостаточно.
▪ Не размещайте под блоком предметы, которые может
повредить сливная вода.
ПРЕДУПРЕЖДЕНИЕ
Площадь помещения должна превышать минимально
допустимую для установки, эксплуатации и хранения
оборудования, содержащего хладагент R32. Это
распространяется на:
▪ внутренние блоки без датчика протечки хладагента,
если же внутренний блок оснащен датчиком
протечки хладагента, см. руководство по монтажу;
▪ наружные блоки, смонтированные или хранящиеся
в помещениях (напр., в зимнем саду, гараже или
машинном зале);
▪ Прокладка трубопроводов в помещениях, не
оборудованных вентиляцией
ПРЕДУПРЕЖДЕНИЕ
Оборудование размещается в помещении без
постоянно действующих источников возгорания (напр.,
открытого огня, оборудования, работающего на газе,
или действующих электрообогревателей).
3.1.1 Требования к месту установки
наружного блока
Помните следующие правила организации пространства:
≤1200
>100
>100
>50
>350
>350
(mm)(mm)
a
b
b
a
a Выброс воздуха
b Воздухозаборник
Оставьте свободным 300 мм рабочего пространства под
потолком и еще 250 мм для обслуживания трубопроводов и
электропроводки.
b
a
b
c
a Защитный экран
b Преобладающее направление ветра
c Воздуховыпускное отверстие
Наружный блок рассчитан только на установку вне помещений и
на эксплуатацию при температуре окружающего воздуха в
указанных далее пределах:
Охлаждение Обогрев
–10~46°Cпо
сухому
термометру
–15~24°Cпо сухому термометру
