4 Монтаж
Руководство по монтажу
13
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1 – 2019.10
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
Используется значение GWP, указанное в табличке с
информацией о заправке хладагентом. Это значение
GWP соответствует требованиям действующего
законодательства, касающимся выбросов
фторированных парниковых газов. Значение GWP,
указанное в руководстве, может устареть.
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
4.5 Подключение электропроводки
ИНФОРМАЦИЯ
Монтаж оборудования выполняется в соответствии с
общегосударственными нормативами прокладки
электропроводки.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Электропитание подается на все электрические детали
том числе термисторы). Не прикасайтесь к ним
голыми руками.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Перед обслуживанием отключите электропитание
более чем на 10 минут и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.

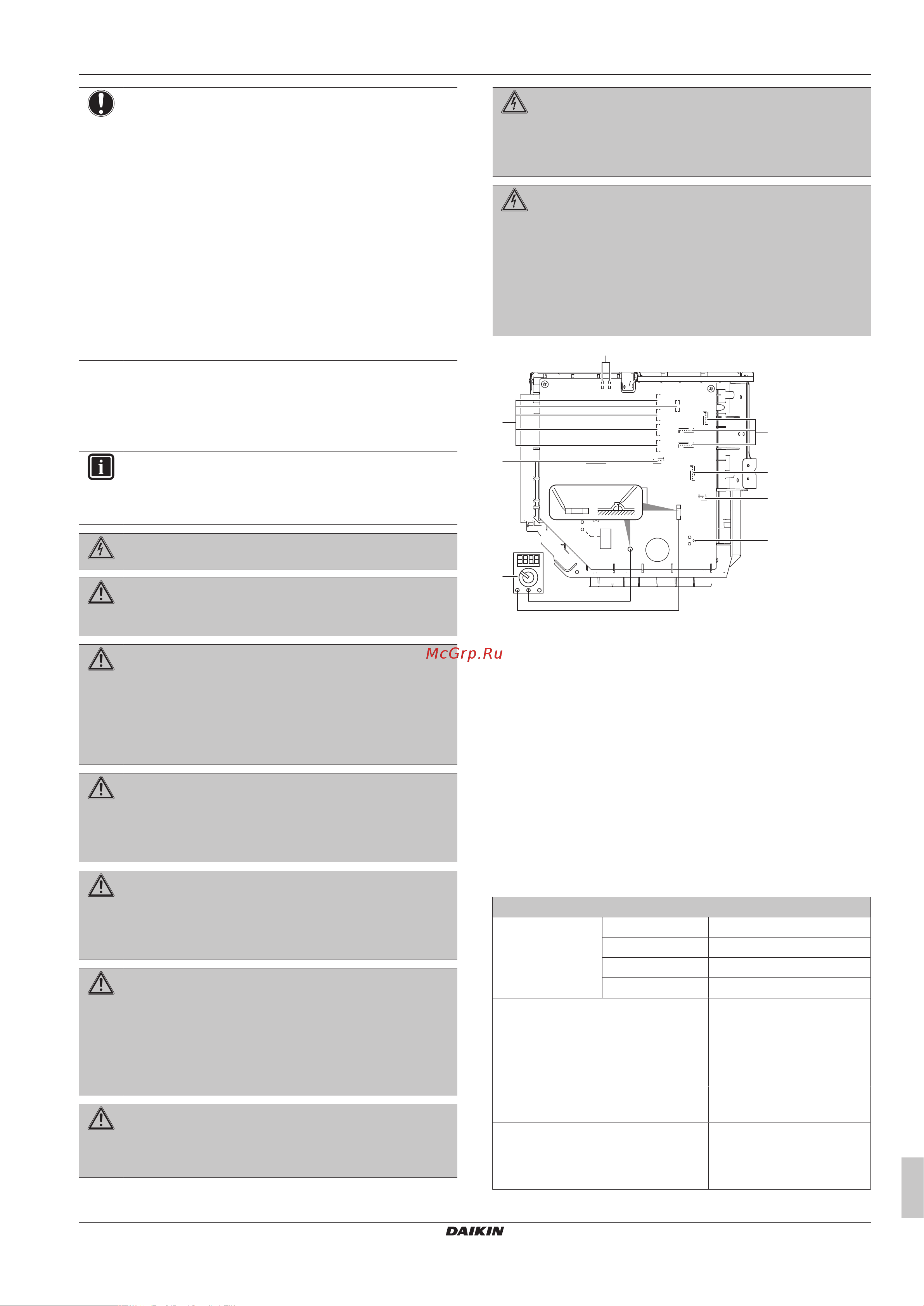

AC
DC
DC
S20 S21 S22 S23
S92
S93
S40
S80
S70
U W
V
DC-
FU2
S90
S24
AL2 AL1
e
f
g
h
a
b
c
d
DC(-)
FU2
a AL1, AL2 – разъемы для токоподводящих проводов
обратных электромагнитных клапанов*
b S20~24 – токоподводящий провод катушки
электронного расширительного клапана (помещения A,
B, C, D, E)*
c S40 – токоподводящий провод теплового реле
перегрузки и реле высокого давления*
d Мультиметр (диапазон напряжения пост. тока)
e S90~93 – разъем для токоподводящего провода
термистора
f S70 – разъем для токоподводящего провода
электромотора вентилятора
g S80 – разъем для токоподводящего провода 4-
ходового клапана
h Разъем для токоподводящего провода компрессора
* Могут отличаться в зависимости от модели.
4.5.1 Характеристики стандартных
компонентов электропроводки
Элемент
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50А
Тип провода A
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель
сечением 1,5мм
2
или
2,5мм
2
под напряжение
220~240В
H05RN-F (60245 IEC 57)
Рекомендованный размыкатель
цепи
B
Автоматический выключатель
защиты от замыкания на землю
Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
