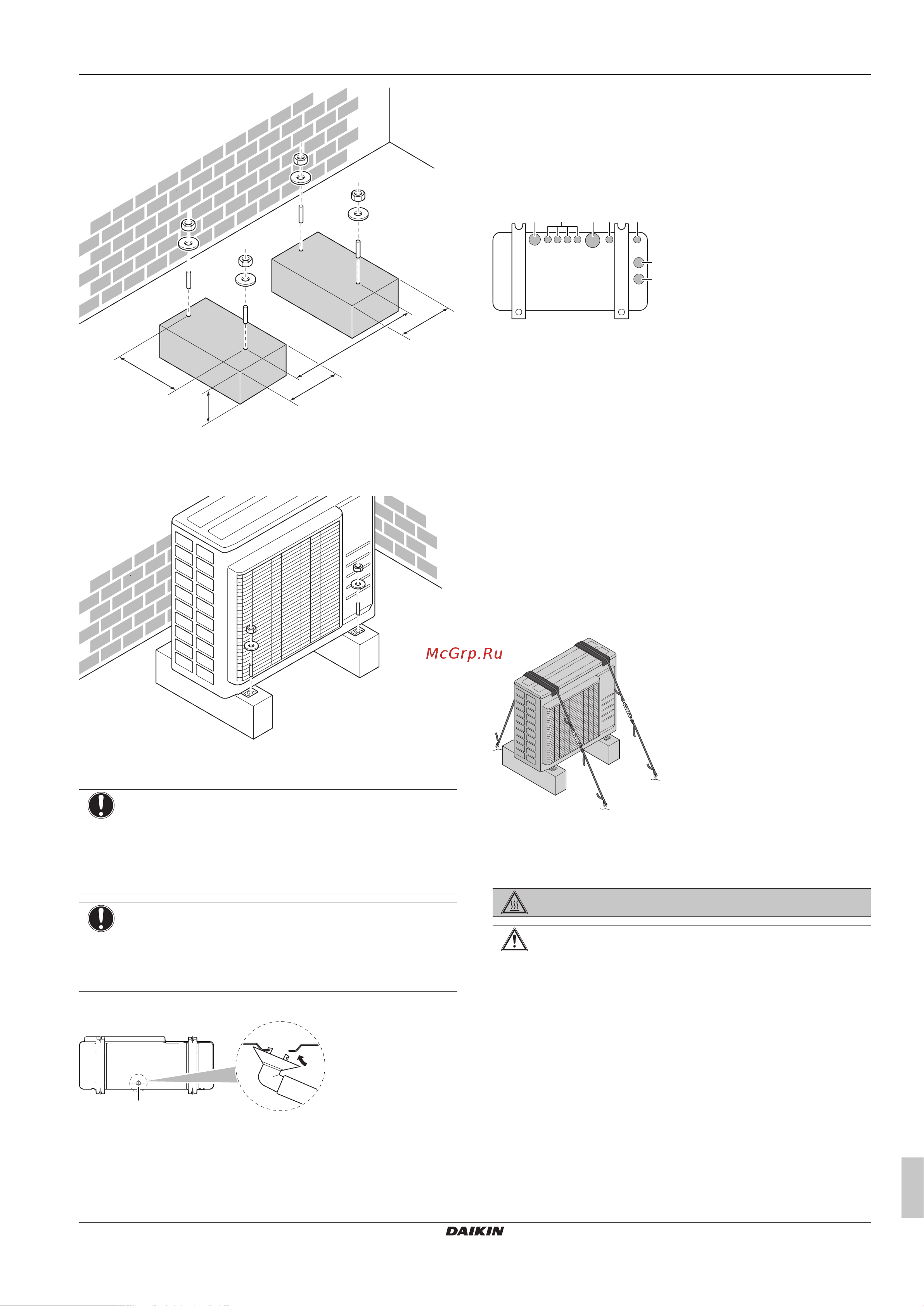

4 Монтаж
Руководство по монтажу
9
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1 – 2019.10
(mm)
353
600
240
240
a
a 100мм над расчетной поверхностью снежного покрова
4.1.2 Установка наружного блока
4× M8/M10
4.1.3 Обустройство дренажа
ПРИМЕЧАНИЕ
В регионах с холодным климатом к наружному блоку
НЕЛЬЗЯ подсоединять сливной патрубок, шланг и
заглушки (большую и малую). Необходимо принять
меры ВО ИЗБЕЖАНИЕ замерзания откачиваемого
конденсата.
ПРИМЕЧАНИЕ
Если сливные отверстия наружного блока перекрыты
монтажным основанием или поверхностью пола,
установите под опоры наружного блока
дополнительные подставки высотой не более 30мм.
▪ При необходимости пользуйтесь сливным патрубком.
a
a Сливное отверстие
Как закрыть сливные отверстия и
присоединить сливной патрубок
1 Установите заглушки сливных отверстий (принадлежности f
и g). Проследите за тем, чтобы края заглушек перекрывали
сливные отверстия полностью.
2 Установите сливной патрубок.
a cb b b
a
a
a Сливное отверстие. Установите заглушку сливного
отверстия (большую).
b Сливное отверстие. Установите заглушку сливного
отверстия (малую).
c Сливное отверстие, к которому подсоединяется
патрубок
4.1.4 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините и закрепите концы кабелей.
4.2 Соединение труб трубопровода
хладагента
ОПАСНО! РИСК ОЖОГОВ
ПРЕДОСТЕРЕЖЕНИЕ
▪ С блоками, заправленными хладагентом R32 до
транспортировки, запрещается производить
сварочные и паяльные работы по месту установки.
▪ При монтаже системы охлаждения соединение ее
компонентов, хотя бы один из которых заправлен
хладагентом, выполняется с соблюдением
изложенных далее требований:
ð в помещениях, где находятся люди, запрещается
применять разборные соединения компонентов
системы, заправленной хладагентом R32, за
исключением непосредственного соединения
внутреннего блока с трубопроводами по месту
установки. Внутренние блоки непосредственно
подсоединяются к трубопроводам по месту
установки с помощью разборных соединений.
