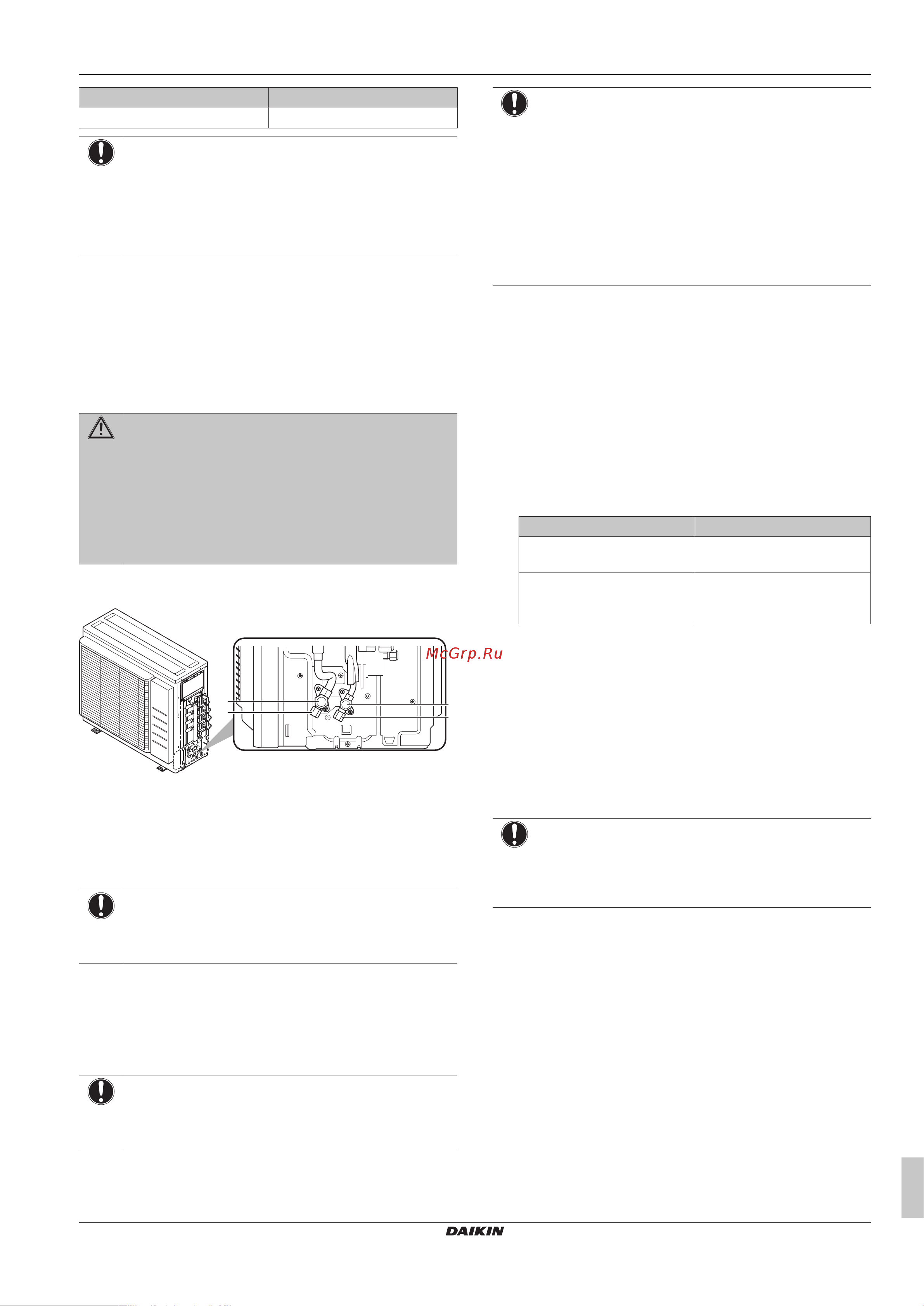

4 Монтаж
Руководство по монтажу
11
3(A)MXM+3(A)MXF+4MXM+5MXM
Серия сплит-систем с хладагентом R32
3P600450-1 – 2019.10
Накидная гайка (мм) Момент затяжки (Н•м)
Ø15,9 62~75
ПРИМЕЧАНИЕ
Пользуйтесь подходящим динамометрическим ключом
во избежание повреждения соединительной резьбы в
результате перетягивания накидной гайки. Следите за
тем, чтобы НЕ перетянуть гайку (допускается примерно
2/3-1× обычного момента затяжки), в противном случае
возможно повреждение трубки меньшего диаметра.
4.2.2 Подсоединение трубопровода
хладагента к наружному блоку
▪ Длина трубопроводов. Трубопроводы по месту монтажа
должны быть как можно короче.
▪ Защита трубопроводов. Необходимо обеспечить защиту
трубопроводов по месту монтажа от физического
повреждения.
ПРЕДУПРЕЖДЕНИЕ
Обеспечьте надежность соединений трубопровода
хладагента, прежде чем запускать компрессор. Если во
время работы компрессора трубопроводы хладагента
НЕ закреплены, а запорный вентиль открыт, то
всасывание воздуха приводит к отклонению давления
в контуре хладагента от нормы, что чревато
повреждением оборудования и даже нанесением
травмы.
1 Соедините патрубок жидкого хладагента внутреннего блока
с жидкостным запорным вентилем наружного блока.
a
c
b
c
a Запорный вентиль в контуре жидкого хладагента
b Запорный вентиль трубопровода газообразного
хладагента
c Сервисное отверстие
2 Соедините патрубок газообразного хладагента внутреннего
блока с запорным вентилем газообразного хладагента
наружного блока.
ПРИМЕЧАНИЕ
Рекомендуется прокладывать трубопровод хладагента
между внутренним и наружным агрегатом в
воздуховоде либо оборачивать его наружной обмоткой.
4.3 Проверка трубопровода
хладагента
4.3.1 Проверка на утечки
ПРИМЕЧАНИЕ
НЕ превышайте максимальное рабочее давление
блока (см. параметр PS High на паспортной табличке
блока).
ПРИМЕЧАНИЕ
Обязательно используйте раствор для проведения
пробы на образование пузырей, рекомендованный
вашим поставщиком. Не используйте мыльный
водяной раствор, который может вызвать
растрескивание накидных гаек (в мыльном водяном
растворе может содержаться соль, которая впитывает
влагу, замерзающую при охлаждении трубопроводов) и
привести к коррозии конических соединений (в
мыльном водяном растворе может содержаться
аммиак, который вызовет коррозионный эффект между
латунной накидной гайкой и медным раструбом).
1 Заправьте систему азотом до давления не менее 200кПа
(2 бар). Для выявления незначительных утечек
рекомендуется довести давление до 3000кПа (30бар).
2 Проверьте систему на герметичность, нанеся раствор для
проведения пробы на образование пузырей на все трубные
соединения.
3 Выпустите весь азот.
4.3.2 Проведение вакуумной сушки
1 Вакуумируйте систему до тех пор, пока давление в
коллекторе не составит −0,1МПа (−1бар).
2 Оставив систему в покое на 4-5минут, проверьте давление:
Если давление… то…
Не меняется В системе отсутствует влага.
Операция завершена.
Повышается В системе присутствует
влага. Переходите к
следующему действию.
3 Откачивайте из системы воздух, как минимум, в течение
2 часов до тех пор, пока в трубопроводе не установится
контрольное давление −0,1МПа (−1бар).
4 После выключения насоса проверяйте давление, как
минимум, в течение 1часа.
5 Если необходимая глубина вакуума НЕ была достигнута
или вакуум НЕ удерживался в течение 1 часа, сделайте
следующее:
▪ Проверьте на герметичность еще раз.
▪ Проведите еще раз вакуумную осушку.
ПРИМЕЧАНИЕ
После прокладки трубопровода и вакуумирования
обязательно откройте газовый запорный вентиль.
Работа системы при закрытом вентиле может привести
к поломке компрессора.
4.4 Заправка хладагентом
4.4.1 О хладагенте
Это изделие содержит вызывающие парниковый эффект
фторсодержащие газы. НЕ выпускайте газы в атмосферу.
Тип хладагента: R32
Значение потенциала глобального потепления (GWP): 675
