Монтаж

• Установите блок горизонтально.

• Блок может устанавливаться непосредственно на бетонном балконе или твердой площадке, если обеспечен надлежащий

дренаж.

• Если вибрация может передаваться в здание, используйте виброустойчивую резину (приобретается по месту).

1. Соединения (соединительный порт)

Установите внутренний агрегат согласно представленной ниже таблице, в которой показана взаимосвязь между

классом внутреннего агрегата и соответствующим портом.

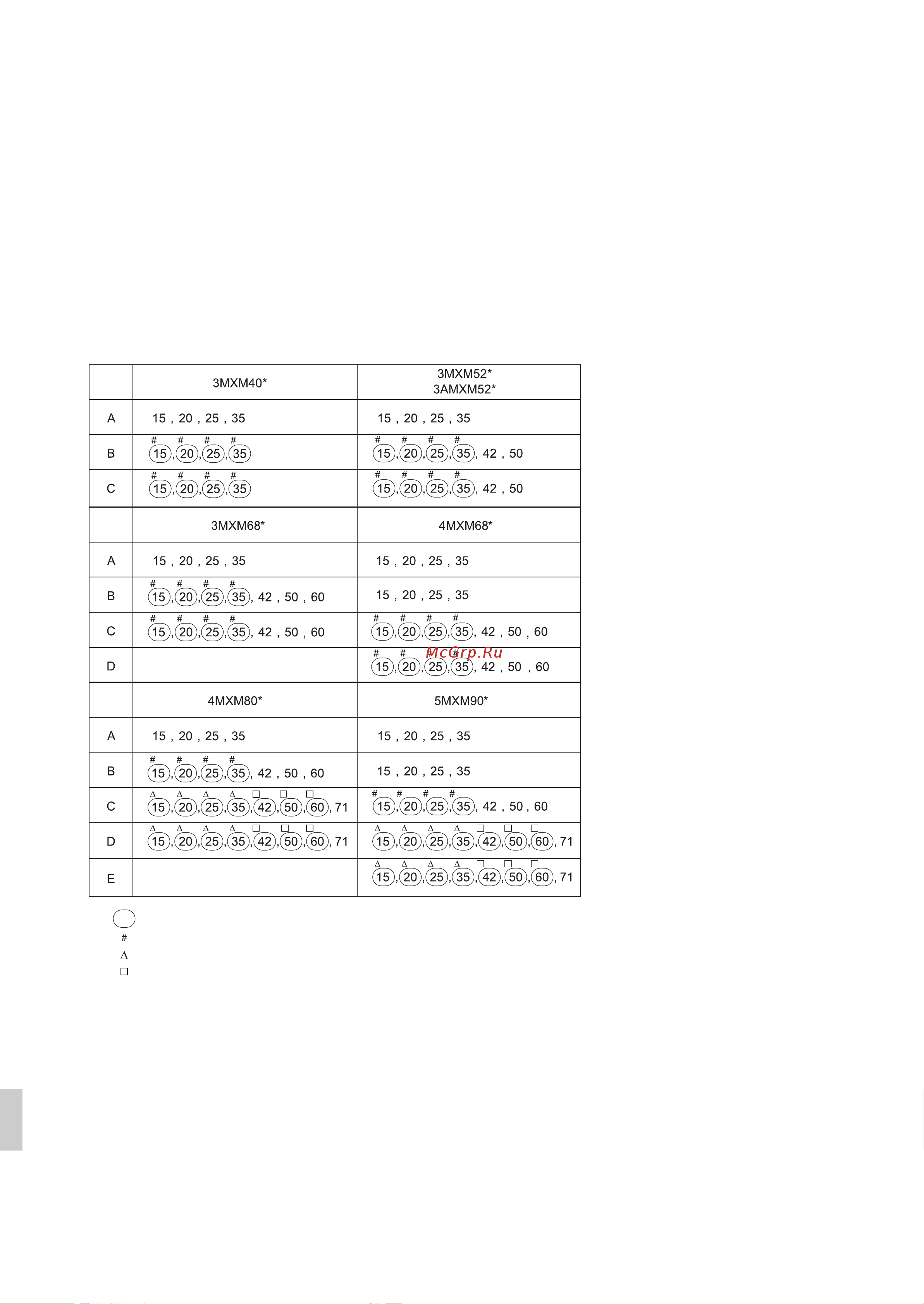

Суммарный класс внутреннего агрегата, для которого допускается подключение к этому блоку:

ПРИМЕЧАНИЕ:

• Чтобы подключить агрегат для подготовки ГВБП для мультисистемы, используйте переходник, предназначенный для

внутреннего агрегата класса 20.

• Соответствующий класс производительности и применимый переходник для блока Hybrid для мультисистемы указаны

в руководстве по монтажу.

Модели с тепловым насосом: 3MXM40* - До 7,0 кВт 4MXM68* - До 11,0 кВт

3MXM52* - До 9,0 кВт 4MXM80* - До 14,5 кВт

3AMXM52* - До 9,0 кВт 5MXM90* - До 15,6 кВт

3MXM68* - До 11,0 кВт

: Для подключения трубопроводов используйте переходники.

: Используйте переходники № 2 и № 4.

Порт

: Используйте переходники № 5 и № 6.

: Используйте переходники № 1 и № 3.

Сведения об артикулах и форме переходников см. в разделе

"Использование переходников" на стр. 13.
