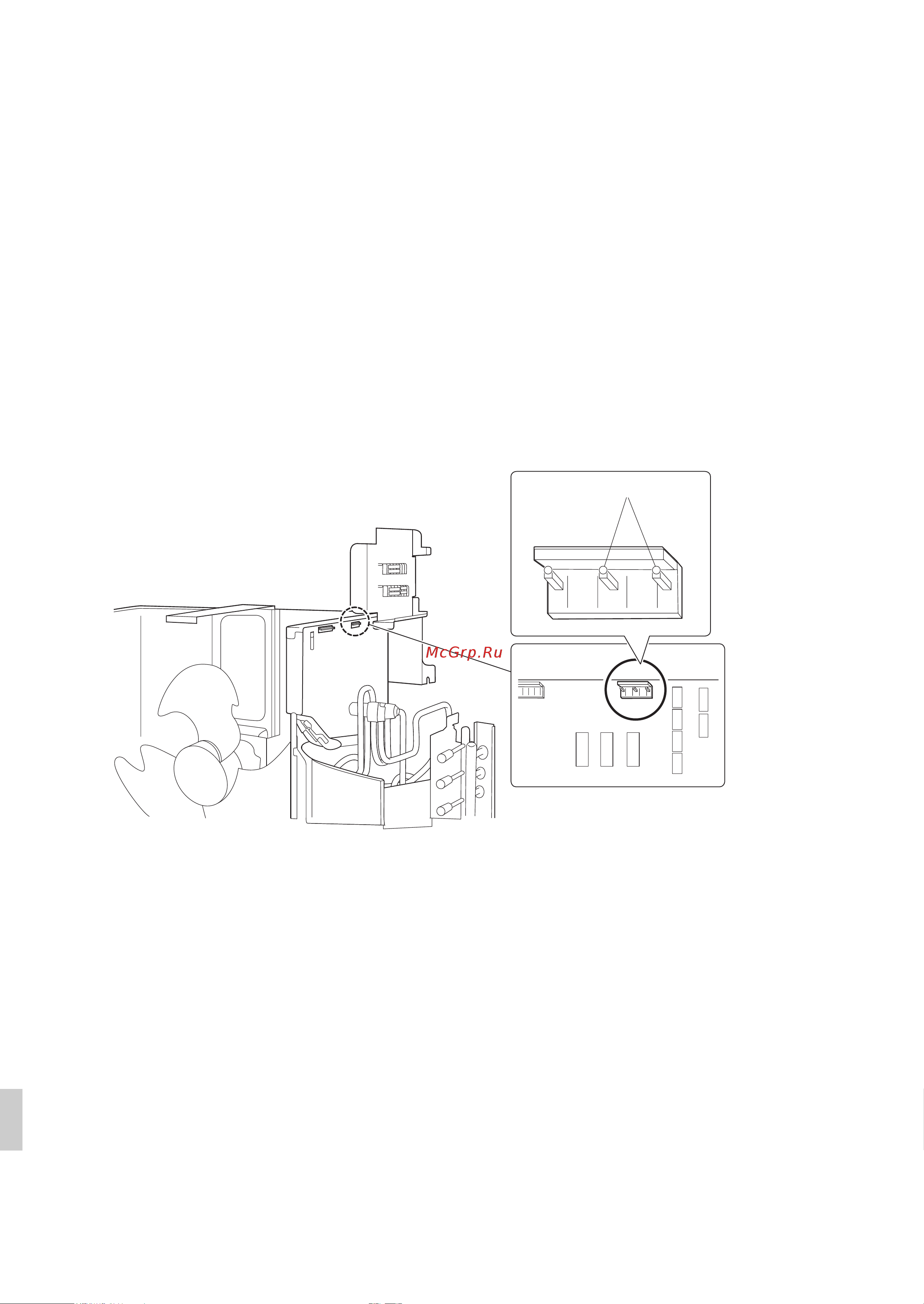

20 Русский
Блокировка режима НАГРЕВА
<SW5-1>
• Используйте переключатель блокировки режима НАГРЕВА (SW5-1) в положении "Включение".
Блокировка режима
ОХЛАЖДЕНИЯ <S15>
• Используйте разъем S15, чтобы настроить блок только на охлаждение.
Настройка только на охлаждение (C): замкните контакты 3 и 5 разъема <S15>
Корпус и контакты разъема соответствуют следующим техническим характеристикам.
Изделия ST Корпус: VHR-5N
Контакт: SVH-21T-1,1
Следует отметить, что принудительная работа также возможна в режиме ОХЛАЖДЕНИЯ.
ПРИМЕЧАНИЕ
Когда блокировка режима ОХЛАЖДЕНИЯ используется совместно с агрегатом для подготовки ГВБП и блоком Hybrid
для мультисистемы. Тепловой насос не обеспечивает работу этих блоков.
ɊɟɠɢɦɈɏɅȺɀȾȿɇɂə&
13 5
3PRU417620-3N.book Page 20 Friday, June 21, 2019 10:11 AM
