22 Русский
Опытная эксплуатация и испытания
ПРИМЕЧАНИЕ:
1) В случае двух помещений не используются светодиоды 3, 4 и 5, для трех – светодиоды 4 и 5, для четырех –
светодиод 5.
2) Если температура наружного воздуха равна 5°C или ниже, функция проверки ошибок монтажа недоступна.
3) После завершения проверки ошибок монтажа проводки светодиоды продолжают отображать результат, пока не
начнется обычная работа.
Это нормальное явление.
4) Выполняйте процедуры диагностики изделия. (Подробные сведения о диагностике ошибок изделия приведена
на задней стороне правой боковой панели.)
Клеммная колодка
Проверка ошибок монтажа проводки
Последовательность включения светодиодов после
исправления ошибок монтажа проводки.
Порядок мигания светодиодов: 2 ➝ 1 ➝ 3 ➝ 4
Из помещения C
в кухню
Из помещения B
в гостиную
Из помещения D
в детскую
Из помещения A
в спальню

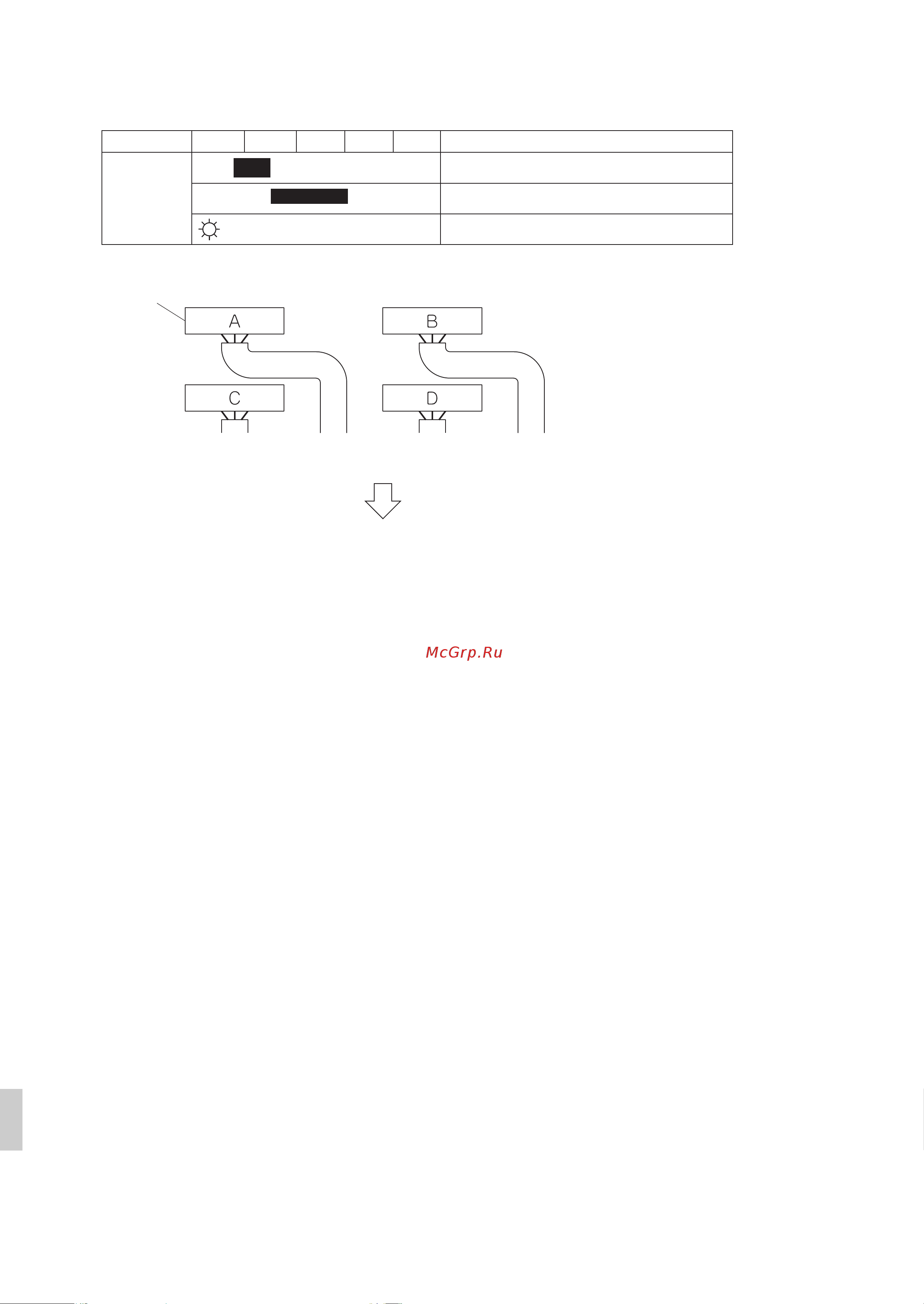

Пример исправления ошибок монтажа проводки
∗ На рисунке слева показана
разветвительная проводка.
ɋɜɟɬɨɞɢɨɞ
ɋɨɫɬɨɹɧɢɟ
1 2 3
4
5
ȼɫɟɦɢɝɚɸɬ
Ⱥɜɬɨɦɚɬɢɱɟɫɤɨɟɢɫɩɪɚɜɥɟɧɢɟɧɟɜɨɡɦɨɠɧɨ
Ⱥɜɬɨɦɚɬɢɱɟɫɤɨɟɢɫɩɪɚɜɥɟɧɢɟɜɵɩɨɥɧɟɧɨ
Ɉɫɬɚɧɨɜɤɚɩɪɢɧɟɧɨɪɦɚɥɶɧɨɣɪɚɛɨɬɟ>ɉɊɂɆȿɑȺɇɂȿ@
ɋɨɨɛɳɟɧɢɟ
Ɇɢɝɚɸɬɩɨɨɱɟɪɟɞɧɨ
ɋɜɟɬɢɬɫɹɨɞɢɧɢɡɫɜɟɬɨɞɢɨɞɨɜ±
3PRU417620-3N.book Page 22 Friday, June 21, 2019 10:11 AM
