Русский 7
Меры предосторожности
при установке
• Проверьте прочность и горизонтальность площадки для установки, так чтобы агрегат после установки не вызывал
вибраций или шума при работе.
• Согласно чертежу фундамента надежно закрепите блок фундаментными болтами. (Подготовьте 4 комплекта
фундаментных болтов М8 или М10, гаек и шайб, приобретаемых по месту установки.)
• Оптимально будет ввинтить фундаментные болты, оставив 20 мм над поверхностью фундамента.

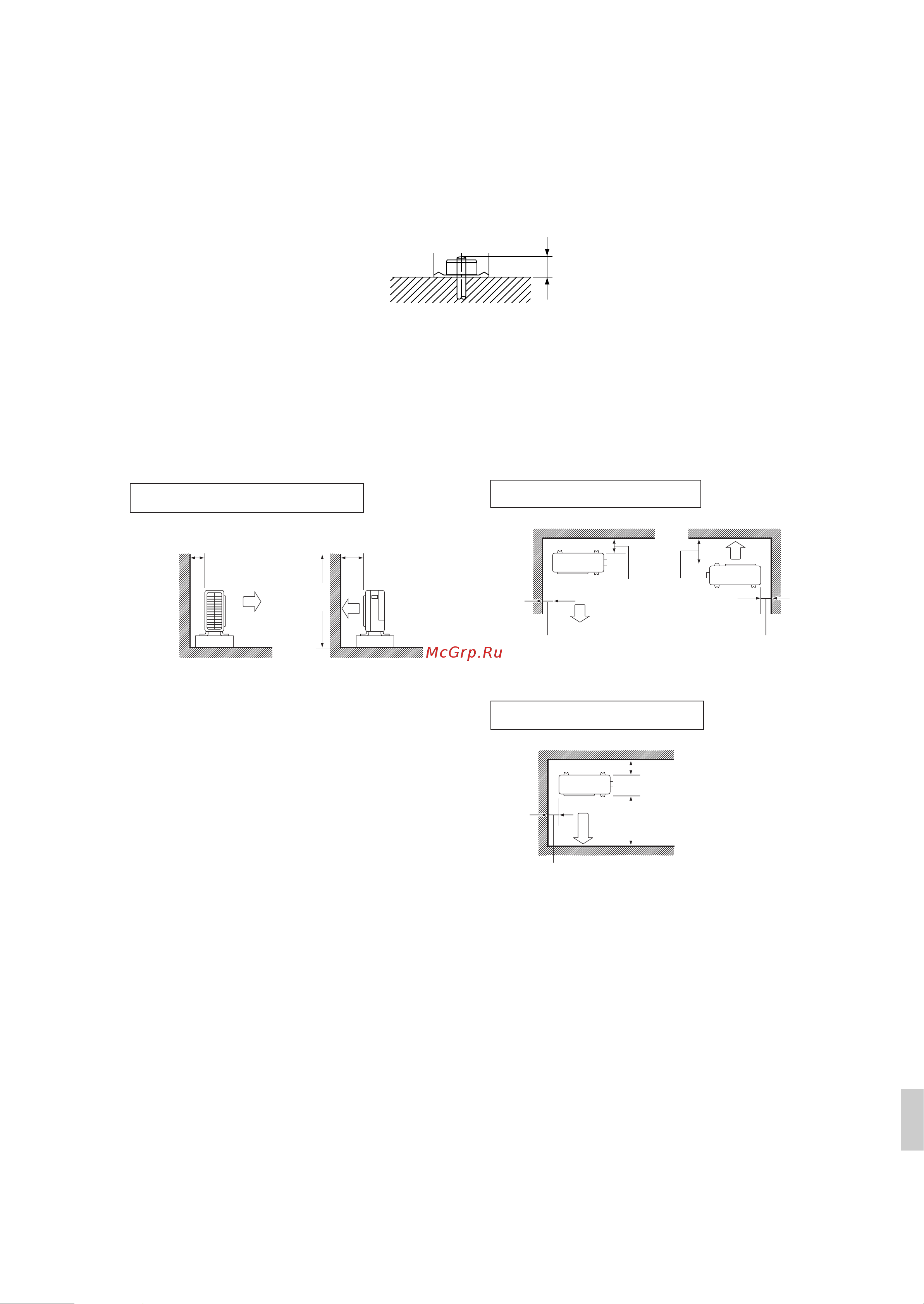

Правила монтажа наружного агрегата
• Если на пути впуска воздуха или потока выходящего воздуха наружного агрегата есть стена или другое препятствие,
выполните следующие действия по монтажу.
• Для всех описанных ниже схем установки высота стены на стороне выпуска должна быть не более 1200 мм.
20
Стена с одной стороны
Вид сбоку
Больше 100
Направление
потока воздуха
Больше 350
Не более
1200
Стены с двух сторон
Вид сверху
Больше 50 Больше 50
Больше
100
Больше
350
единицы измерения: мм
Стены с трех сторон
Вид сверху
Больше 50
Больше 100
Больше 350
3PRU417620-3N.book Page 7 Friday, June 21, 2019 10:11 AM
