Опытная эксплуатация и испытания
2. Процедура диагностики изделия
ПРИМЕЧАНИЕ:
1)
Если после ВЫКЛЮЧЕНИЯ и повторного ВКЛЮЧЕНИЯ питания изображение на светодиодном
дисплее не изменилось, то вышла из строя печатная плата наружного агрегата.
2)Результаты диагностики с пометкой * к некоторым случаям могут быть неприменимы.
Более подробную информацию см. в руководстве по обслуживанию.
3)НЕ прикасайтесь к клеммной колодке и печатной плате.
1-1.

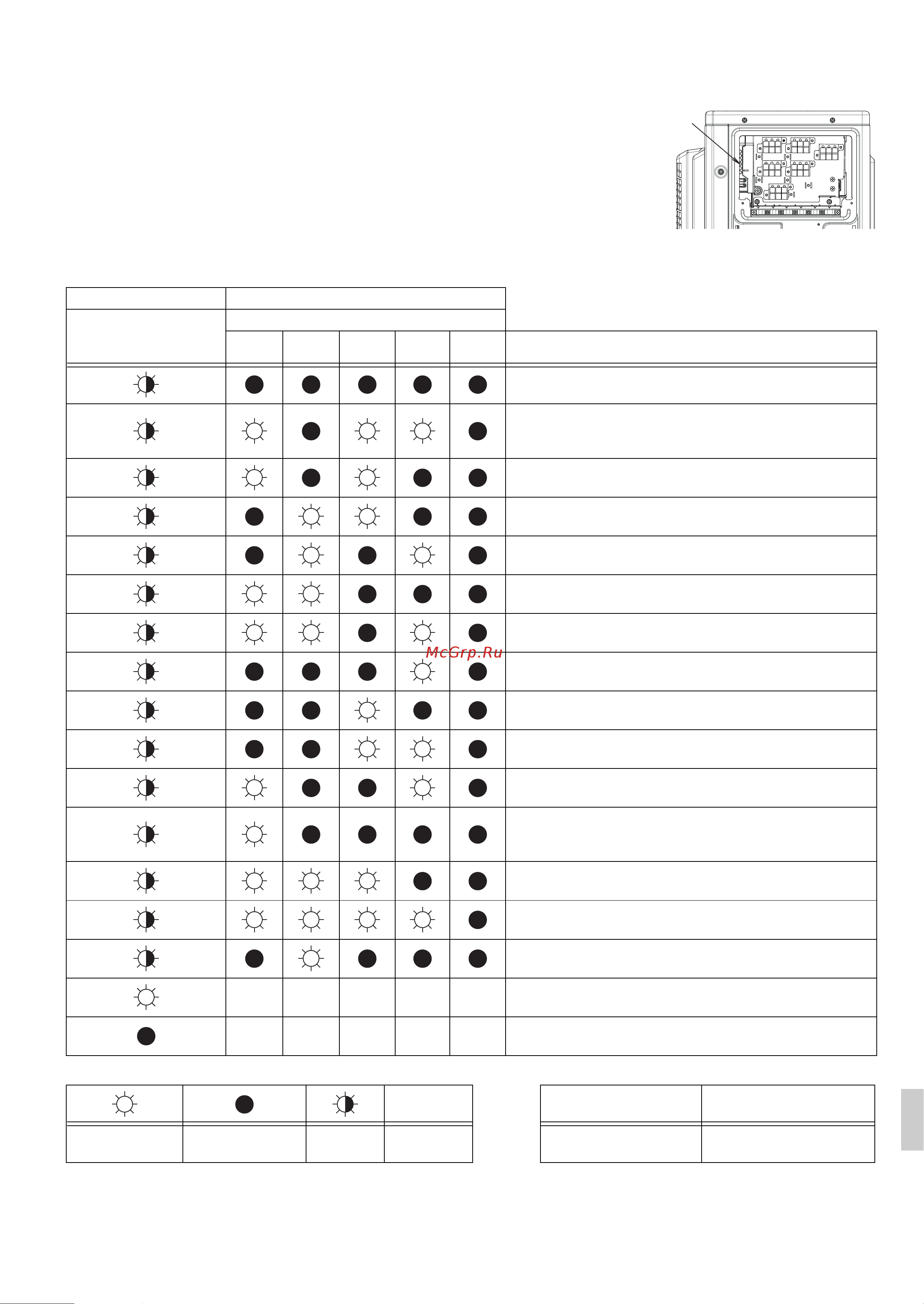

Диагностика с помощью светодиодов
ЗЕЛЕНЫЙ КРАСНЫЙ
Нормальное
состояние светодиода
А микрокомпьютера
Обнаружен сбой
LED1 LED2 LED3 LED4 LED5 Диагностика
Норма -> проверьте работу внутреннего агрегата.
Срабатывание устройства защиты от высокого
давления, замерзание в работающем блоке или блок
в режиме ожидания.
* Срабатывание реле защиты от перегрузки или
высокая температура в трубопроводе нагнетания.
Сбой при запуске компрессора.
Перегрузка по току на входе.
* Неисправность термистора или термопары.
Высокая температура в распределительной коробке.
Высокая температура радиатора в цепи инвертера.
* Перегрузка по тока на выходе.
* Нехватка хладагента.
Низкое или слишком высокое напряжение в основной
цепи.
Ошибка переключения обратного электромагнитного
клапана. * Или неисправность переключателя
высокого давления.
Выход из строя печатной платы наружного агрегата.
Неисправность двигателя вентилятора.
Электромонтажная ошибка -> проверьте отсутствие
неподключенной проводки.
— — — — — Примечание 1
—————* Неисправность блока питания.
—
ЗЕЛЕНЫЙ КРАСНЫЙ
ВКЛЮЧЕНИЕ ВЫКЛЮЧЕНИЕ Мигание
Любое
состояние
Мигание: нормальное
состояние
НЕ ГОРИТ: нормальное
состояние
ɋɜɟɬɨ
ɞɢɨɞ
