171Использование приложения «эхолот»
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
Режим фиксации дна выбирается для отдельных окон эхолота
и может либо заменять стандартное изображение эхолота
(настройка ON), либо располагаться рядом с ним (настройка
SPLIT).
Активация режима фиксации дна
На основном экране эхолота:
1. При помощи экранных клавиш выберите соответствующий
режим работы.
Обозначение экранной клавиши изменится на ADJUST...
2. Выберите экранную клавишу ADJUST….
3. В
двухчастотном режиме отметьте FREQ1 или FREQ2,
чтобы выбрать соответствующее окно для изменений.
4. Нажмите экранную клавишу SELECT VIEW.
5. Выберите опцию BOTTOM LOCK (ФИКСАЦИЯ ДНА).

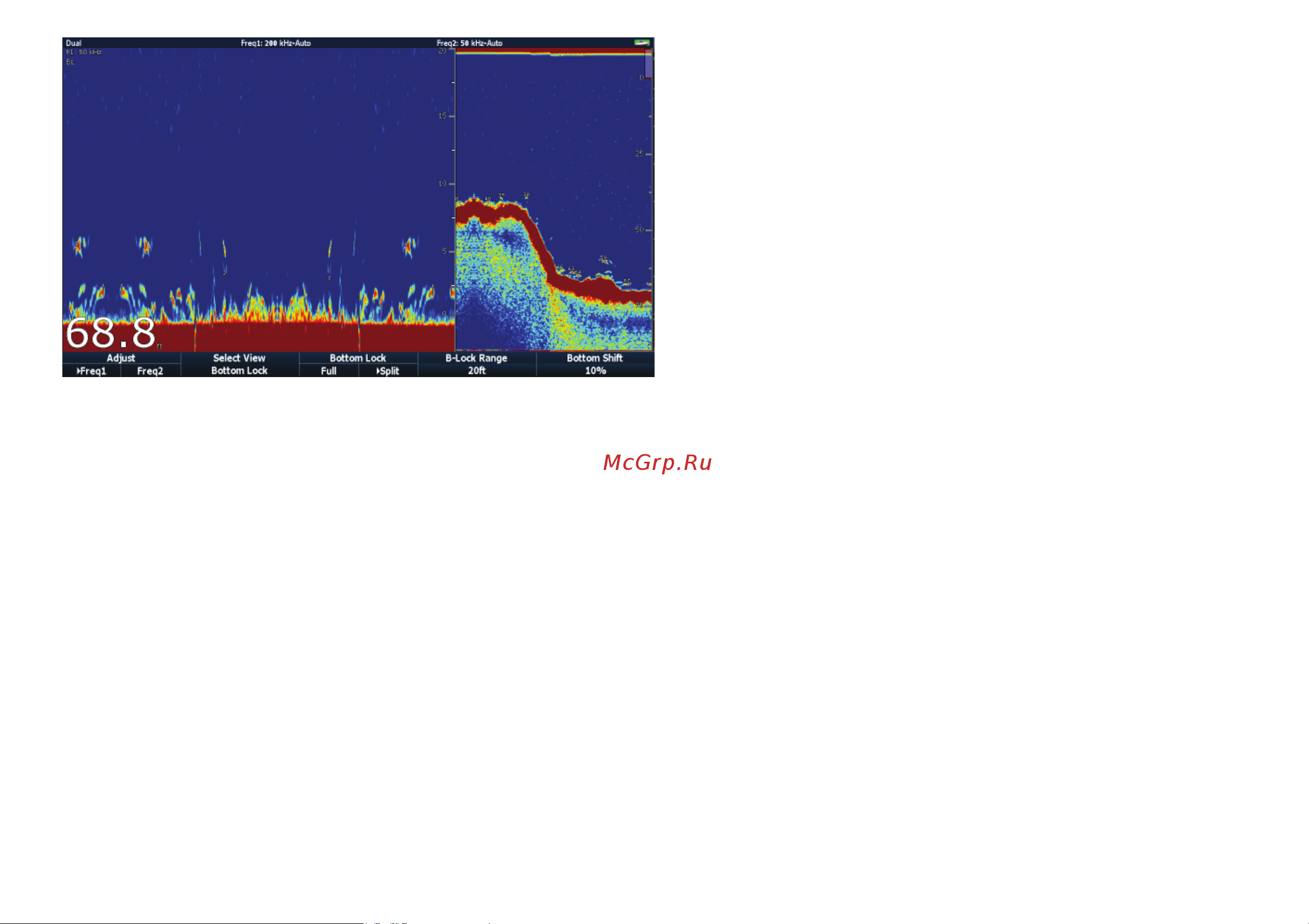

Регулировка диапазона / положения изображения в режиме
фиксации дна
На экране эхолота в режиме фиксации дна:
1. При помощи соответствующих экранных клавиш и
сенсорного указателя выберите тип экрана Full / Split
(Полный / разделенный) и
настройте значения диапазона
фиксации дна (Bottom lock range) и смещения изображения
дна (Bottom shift).
