176 Широкоэкранный дисплей серии Е Руководство пользователя
Определение глубины и дистанции при помощи
эхолота
Для определения глубин и дистанций на экране эхолота можно
использовать перемещаемые маркеры VRM и линии глубин.

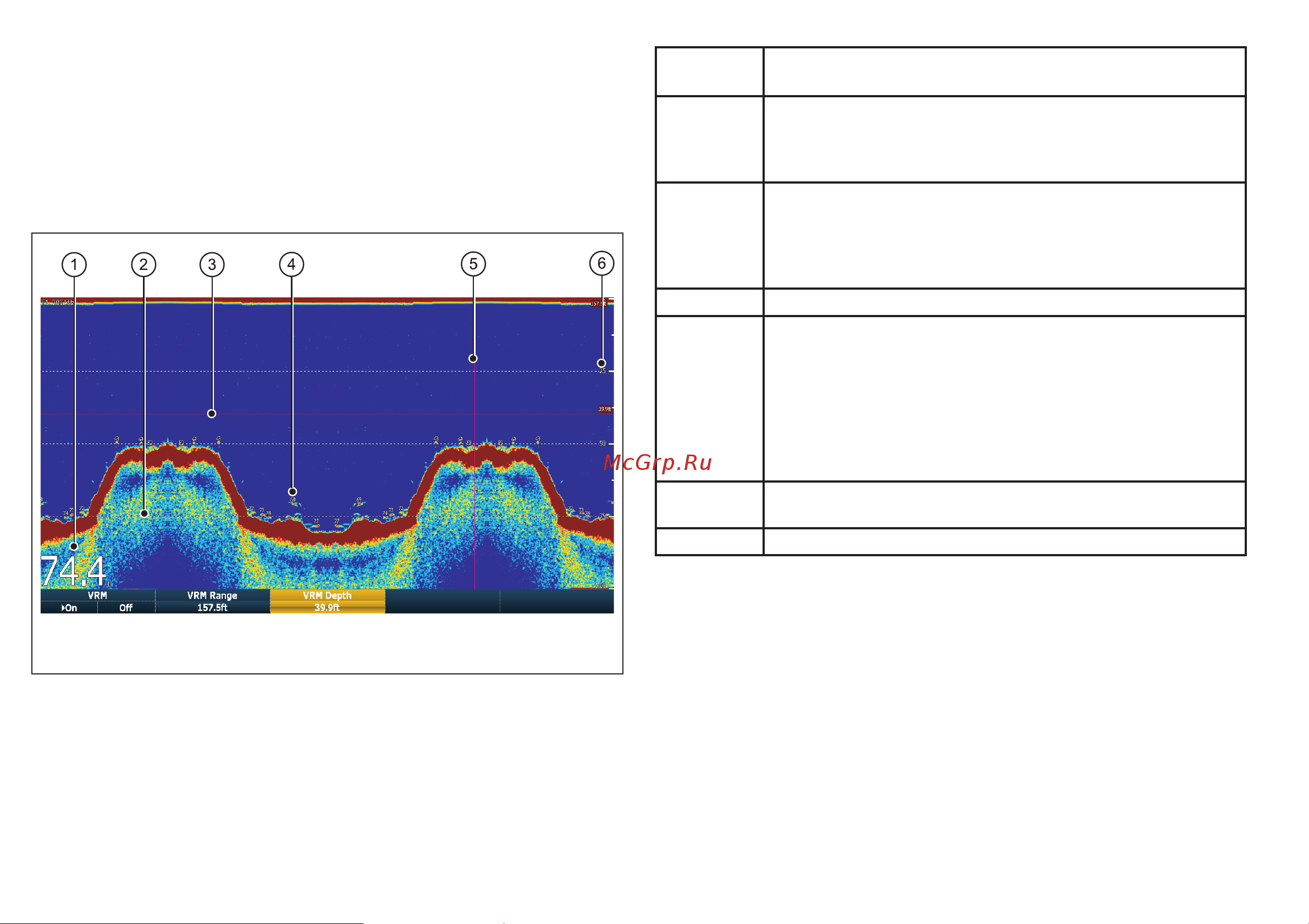

На экране эхолота предусмотрен ряд функциональных
возможностей, которые помогают определять глубины и
дистанции. Такие функциональные возможности подробно
изображены на рисунке и описываются в таблице ниже:
Элемент
экрана
Описание
1 Показание глубины — отображается значение текущей
глубины. Размер и местоположение цифр можно изменить
через меню Fishfi nder Display Setup (Настройка экрана
эхолота).
2 Линии глубин — горизонтальные пунктирные линии,
нарисованные с регулярными интервалами для
обозначения глубины от поверхности моря. Отображение
линий можно включать и выключать через меню Fishfi nder
Display Setup.
3 Горизонтальный маркер VRM — указывает глубину цели.
4 Идентификатор глубины цели — у распознанных
целей отображаются глубины. Чувствительность
идентификаторов напрямую связана с чувствительностью
предупредительного сигнала о рыбе; чем больше
чувствительность предупредительного сигнала, тем
больше число маркированных отраженных эхосигналов.
Отображение таких эхосигналов включается и
выключается через меню Fishfi nder Display Setup.
5 Вертикальный маркер VRM — указывает дистанцию за
своим судном.
6 Метки глубины — числа
обозначают глубину.
Измерение глубины и дистанции с помощью VRM
Для определения глубины объекта и дистанции за своим
судном используются перемещаемые маркеры VRM. Маркеры
представляют собой горизонтальную линию (для измерения
глубины) и вертикальную линию (для измерения дистанции),
каждая из которых имеет соответствующую маркировку
размера и управляется индивидуально.
На основном экране эхолота:
1. Нажмите экранную клавишу PRESENTATION.
2. Нажмите экранную клавишу SCROLL (ПРОКРУТКА), чтобы
приостановить движение изображения. Это упростит
размещение VRM на требуемом объекте.
