18 Широкоэкранный дисплей серии Е Руководство пользователя
3.1 Системная интеграция
многофункционального дисплея
К данному многофункциональному дисплею можно подключить
ряд внешних устройств, обеспечивающих дополнительные
функции и возможности.

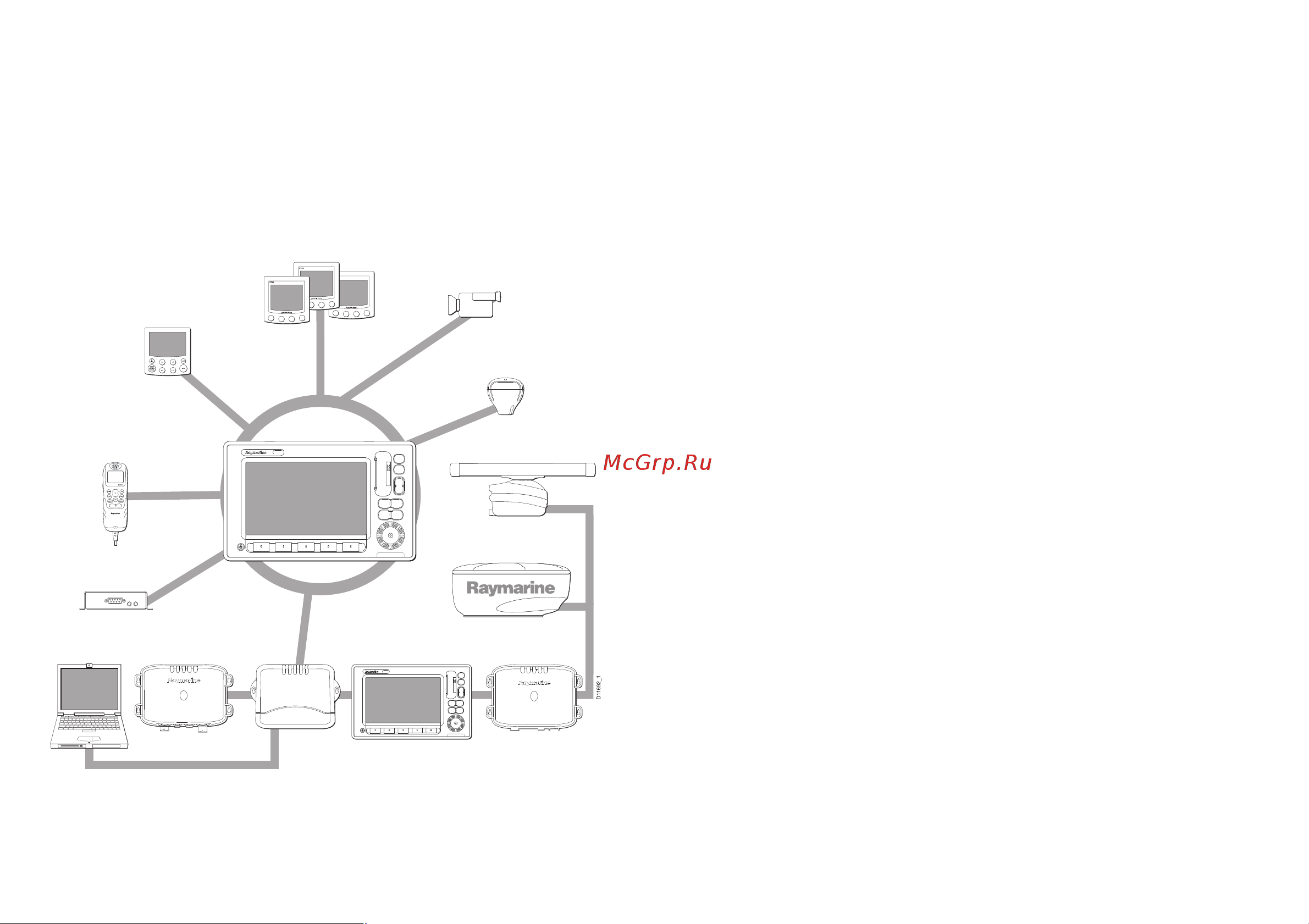

На рисунке ниже изображены различные внешние устройства,
которые могут быть подключены к многофункциональному
дисплею:
Для обмена данными между объединенными в сеть
устройствами многофункциональный дисплей использует
несколько протоколов. В таблице ниже приведены сведения
о подключаемых к дисплею устройствах
и типе возможного
подключения (используемые протоколы и физические
интерфейсы), которое они применяют для обмена данными с
дисплеем:
Индикаторы
Видеокамера
Авторулевой
Дисплей серии Е
Внешний
приемник GPS
Цифровая радиолакационная
антенна открытого типа
или
в обтекателе
Цифровая антенна
метеоданных
Приемник
дисплей(и) серии Е
Дополнительный
SeaTalk
hs
Коммутатор
300 или 400
Эхолот DSM 30
ПК
приемник АИС
с ЦИВ
УКВ - радиоустановка
