29Начало работы
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»

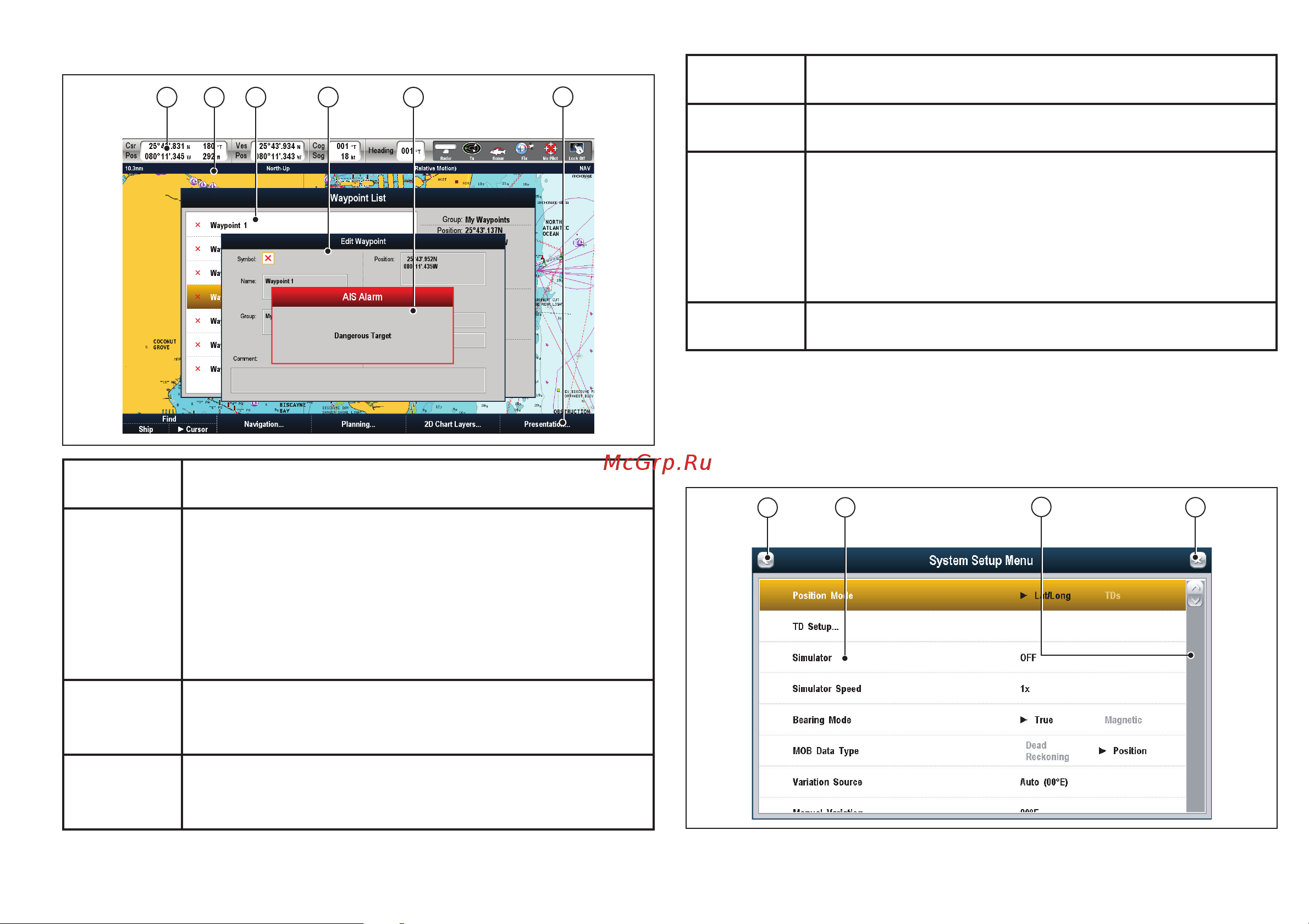

3.9 Обзор элементов экрана
Элемент
экрана
Описание
1 Панель данных обеспечивает информацию о судне
и окружающей обстановке. Расположение и тип
информации на панели данных можно при необходимости
настроить в соответствии с требованиями пользователя.
На панели данных также отображаются пиктограммы
состояния, которые подтверждают состояние
подключенного внешнего оборудования, включая
приемники GPS, АИС, РЛС и авторулевой.
2 Строка состояния обеспечивает информацию,
специфичную для
каждого приложения. Такую
информацию нельзя редактировать или перемещать.
3 Диалоговые окна со списками содержат информацию,
добавленную на многофункциональный дисплей,
например, в виде путевых точек.
Элемент
экрана
Описание
4
Диалоговые окна редактирования позволяют редактировать
или вносить в список данные, например, путевые точки.
5 Всплывающие сообщения предупреждают о какой-
либо ситуации (например, тревожно-предупредительная
сигнализация) или недоступной функции. Всплывающие
сообщения могут потребовать ответной реакции от
пользователя, например, нажатия экранной клавиши
ACKNOWLEDGE (ПОДТВЕРЖДЕНИЕ ПРИЕМА) для
приглушения сигнализации.
6 Экранные клавиши используются для выбора часто
используемых опций.
Использование меню
Различные меню позволяют сконфигурировать систему в
соответствии с конкретными требованиями пользователя.
На рисунке ниже представлены основные функциональные
возможности стандартного меню:
2
1
3
4
5
6
1
2
3
4
