70 Широкоэкранный дисплей серии Е Руководство пользователя
6.1 Приложение «карта»

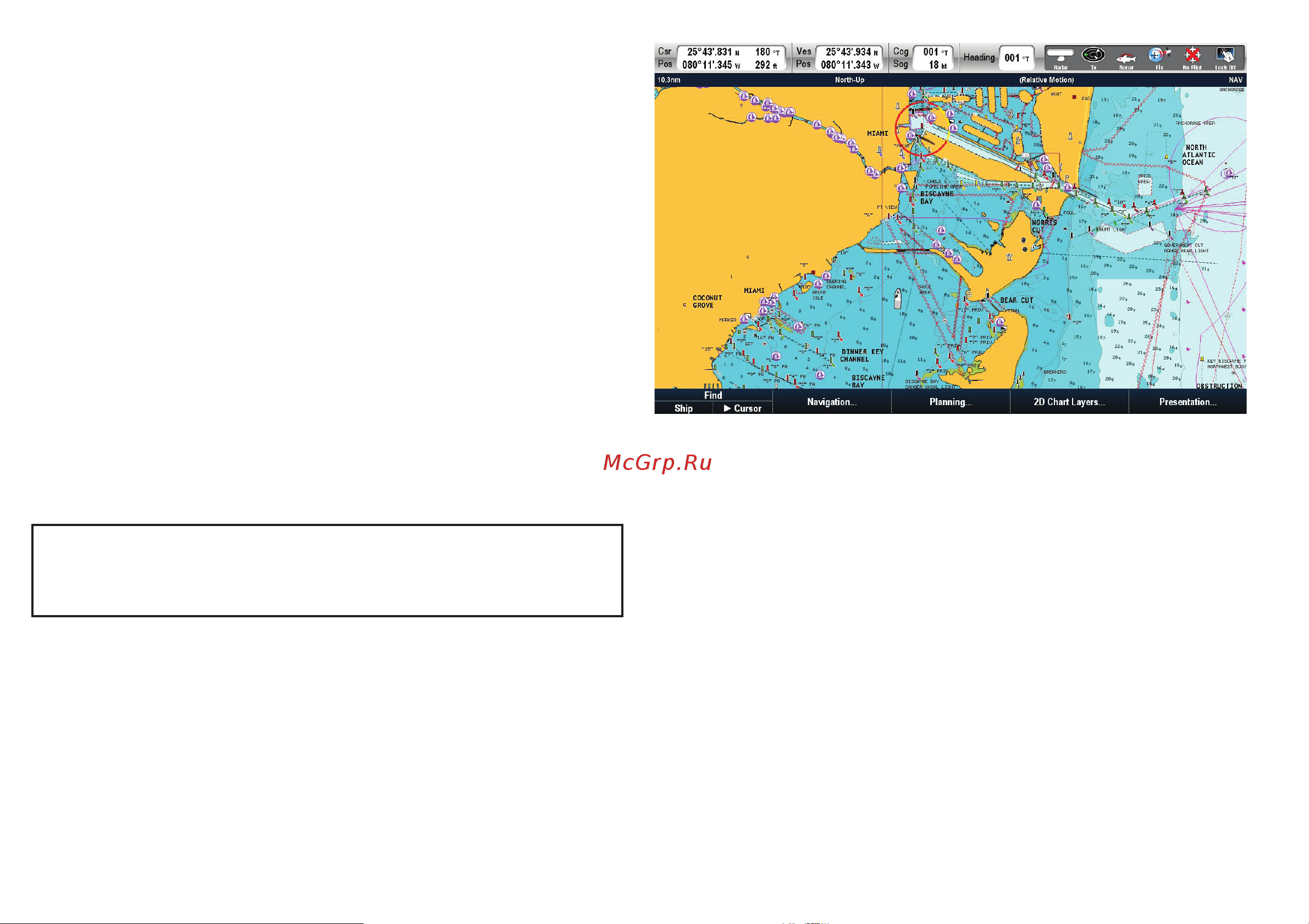

Приложение «карта» обеспечивает отображение электронной карты
с возможностью планирования рейсов и соответствующей навигации.
В приложение входят двухмерное и трехмерное изображения, а
также разнообразные картографические сведения в отношении
окружающей судно среды и нанесенных на карту объектов.
Типовое использование данного приложения включает в себя:
• Контроль местоположения судна и курса
• Анализ окружающей обстановки.
• Измерение расстояния и пеленга
• Навигацию по путевым точкам.
• Планирование и навигацию по маршрутам.
• Наблюдение за неподвижными и подвижными объектами с
использованием наложения радиолокационного изображения.
• Контроль других судов вблизи своего судна с использованием
данных АИС.
• Сохранение траектории и регистрацию путевого угла судна.
• Просмотр сведений о нанесенных на карту объектах.
• Наложение метеорологических данных NOWRad.
• Наложение аэрофотоснимков и другие расширенные
возможности карты
Примечание: Для получения полной подробной трехмерной
картины на судне должны быть карты памяти с морскими
картами в трехмерной картографии для соответствующих
географических районов
.
Многофункциональный дисплей можно использовать для
того, чтобы настроить данное приложение в соответствии с
конкретными требованиями пользователя и обстоятельствами.
При этом пользователь может:
• Изменять способ отображения карты по отношению к своему
судну и направлению движения судна (режим ориентации
карты и режим движения).
• Управлять введенными картографическими сведениями и
редактировать их.
• Контролировать
уровень детализации изображения на экране.
Многократные приложения
Для большинства приложений можно запустить 4 копии одного
приложения одновременно. Однако существуют исключения из
этого, а именно:
• Приложение «Карта» — максимум 2 копии запускаются
одновременно на одном многофункциональном дисплее.
• Приложение «Спутниковый радиоприемник Sirius» —
максимум 1 копия приложения может быть запущена
одновременно на одном многофункциональном дисплее.
• Видео приложение — максимум 1 копия приложения
может быть запущена
одновременно на одном
многофункциональном дисплее.
Система координат карты
Система координат карты влияет на точность данных о
местоположении судна, которое отображается в приложении
«карта»
