73Использование приложения «карта»
«Эксклюзивный дистрибьютор компании Raymarine в России ООО “Микстмарин” тел. (495) 788-05-08»
Примечание: Если задан режим истинного (True) движения,
режим ориентации по курсу выбрать невозможно.

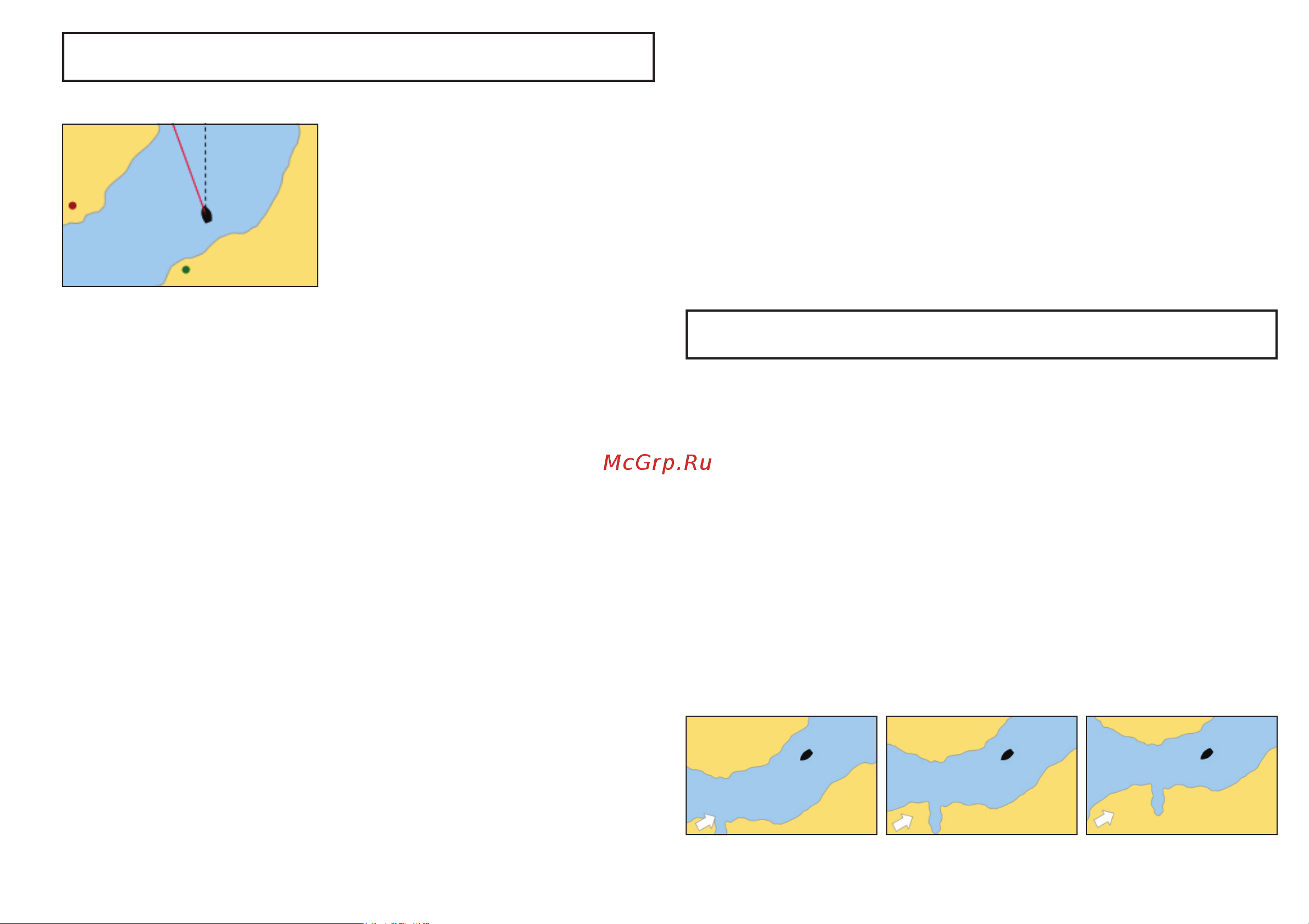

По стабилизированному курсу (Course Up, C-up)
В режиме ориентации по стабилизированному курсу
изображение карты стабилизировано и отображается с
текущим путевым углом в верхней точке экрана. При изменении
курса судна его символ поворачивается в соответствующем
направлении. При выборе нового путевого угла изображение
перенастраивается для отображения нового путевого угла
вверху. Базис отсчета, используемый для режима ориентации
по стабилизированному курсу
, зависит от данных, доступных на
определенный момент времени. Система всегда располагает
такие данные в следующем порядке приоритетов:
1. Пеленг от начальной точки к точке назначения, т.е.
заданный курс.
2. Фиксированный курс от авторулевого.
3. Пеленг на путевую точку
4. Мгновенный курс.
Если данные о курсе становятся недоступными во
время действия данного режима, на экране появляется
предупредительное сообщение, и карта использует курс 0° в
режиме относительного движения.
Настройка режима ориентации карты
В приложении «карта»:
1. Нажмите кнопку MENU.
2. Выберите Chart Setup.
3.
При помощи пункта меню Chart Orientation (Режим ориентации
карты) выберите опцию: Head-Up (по курсу), North-Up (по
Северу) или Course-Up (по стабилизированному курсу).
Режим движения
Режим движения контролирует взаимосвязь между картой и
своим судном.
Пока режим движения активен по мере перемещения
судна изображение карты перерисовывается, чтобы судно
сохранялось на экране. Возможны 3 режима движения:
• Относительное движение.
• Истинное движение
• Автоматический диапазон.
Примечание: При трехмерном отображении карты единственный
доступный режим движения – относительное движение.
Текущий режим движения применяется ко всем копиям
приложения «карта», в том числе, работающим на
подключенных в сеть дисплеях.
Если повернуть карту или выбрать FIND CURSOR (НАЙТИ
КУРСОР), режим движения становится не активным. Это
отмечается в строке состояния скобками вокруг обозначения
режима движения – например, (RM). При этом пользователь
может просматривать другую область карты во
время
навигации. Чтобы восстановить режим движения и вернуть
изображение своего судна на экран, выберите FIND SHIP
(НАЙТИ СУДНО). Изменение диапазона вручную в режиме
движения в автоматическом диапазоне также прерывает режим
движения. Настройка по умолчанию – режим относительного
движения с нулевым смещением. Выбранный режим
восстанавливается при включении прибора.
Относительное движение с возможным смещением
судна
