Детализация карты

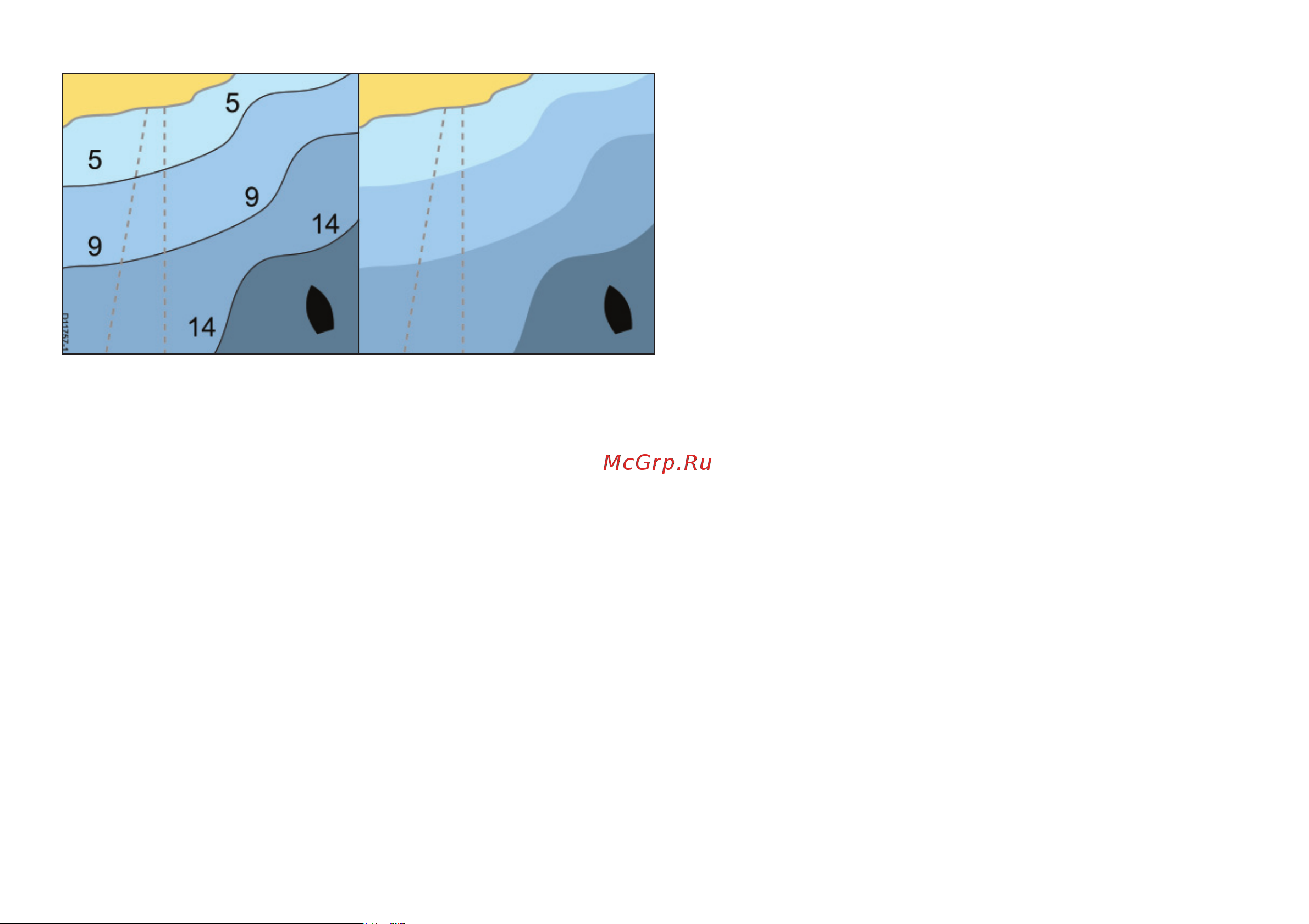

Настройка детализации карты определяет объем картографических
подробностей, отображаемых в приложении «карта».
При выборе опции LOW (НИЗКАЯ) для экранной клавиши
CHART DETAIL (ДЕТАЛИЗАЦИЯ КАРТЫ) скрываются
следующие картографические объекты:
• Текст
• Границы карты
• Точечные промеры глубин
• Изобаты
• Сектора огней
• Предупреждения и данные маршрутов
• Береговые и морские элементы карты
• Бизнес услуги (если доступны для карты памяти с морской
картой).
При выборе опции HIGH (ВЫСОКАЯ) эти объекты отображаются.
Изменение уровня детализации карты
В приложении «карта»:
1. Выберите экранную клавишу PRESENTATION
(ПРЕДСТАВЛЕНИЕ).
2. При помощи экранной клавиши CHART DETAIL выберите
HIGH или LOW
