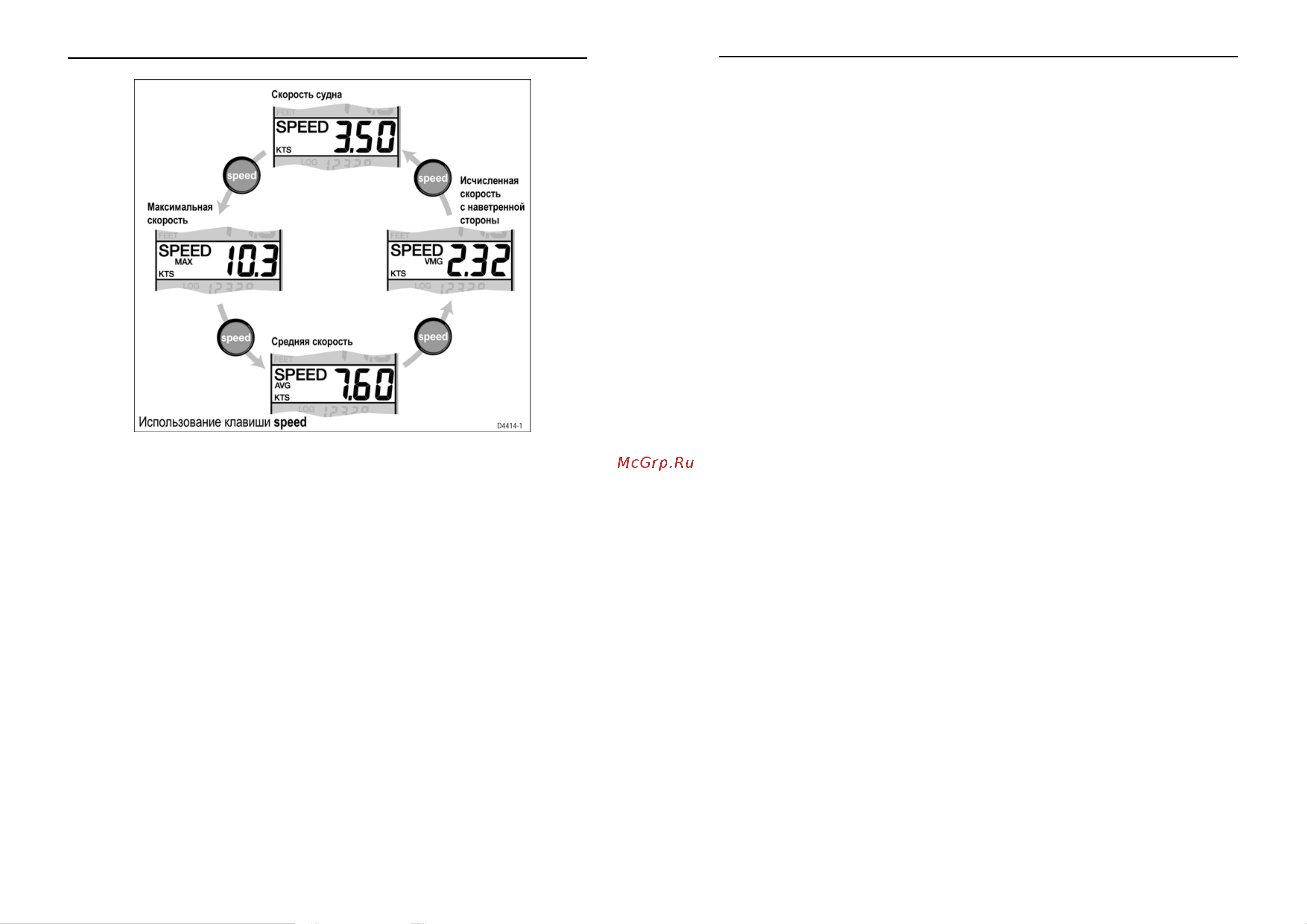

4 Прибор ST 60 Tridata Руководство пользователя Глава 4 Калибровка Приведение показаний скорости в соответствие с SOG Скорость судна SPEED Исчисленная скорость Максимальная с наветренной скорость стороны SPEED VMG KTS гзг Меню Adjust to SOG приведение показаний скорости в соответствие с ис численной SOG выводится на экран только при наличии в системе SeaTalk данных SOG Текущее значение SOG отображается в нижней части экрана на рисунке SG 12 8 а текущая скорость судна измеренная прибором отображается большими цифрами в средней части экрана на рис 12 3 Для приведения показаний скорости в соответствие с SOG рекомендуется в спокойной навигационной обстановке нажать и удерживать в течение Зх се кунд клавишу reset Если пользователь не желает использовать в качестве текущей скорости данные SOG для ввода поправки показаний скорости необходимо одновре менно нажать клавиши trip и reset Ввод поправки Меню Cal factor ввод поправки позволяет ввести поправку вручную В нижней части экрана отображается текущая поправка на рисунке CF 1 00 а текущая скорость судна отображается большими цифрами 12 3 на рисунке Использование клавиши speed Максимальная скорость На экране отображается максимальная скорость судна с момента последнего сброса показаний Значение максимальной скорости автоматически сбрасывается при включе нии питания Если прибор подключен как главный значение максимальной скорости может быть также сброшено вручную с помощью нажатия и удерживания в течение 2х секунд клавиши reset Средняя скорость На экране отображается значение средней скорости судна с момента после днего сброса показаний Значение средней скорости судна автоматически сбрасывается при включе нии питания Если прибор подключен как главный значение средней скоро сти может быть также сброшено вручную нажатием и удержанием в тече ние 2х секунд клавиши reset С помощью клавиш trip или reset введите значение поправки для отобра жения на экране скорости судна относительно воды При наличии в системе SeaTalk данных SOG с помощью клавиш trip и reset можно задать отображение в качестве текущей скорости данных SOG Примечание если ни один из вышеперечисленных способов не дает удов летворительного результата выполните процедуру калибровки скорости часть процедуры промежуточной калибровки Установка единиц измерения температуры Пользователь может выбрать C либо F Калибровка показаний температуры Вывод на экран текущей температуры воды Зуммер срабатывания предупреждения таймера Включает либо отключает на калибруемом приборе ST60 Tridata звуковое оповещение о срабатывании таймера обратного отсчета либо таймера начала гонки Исчисленная скорость с наветренной стороны Информация об исчисленной скорости будет дос тупна при подключении прибора к шине SeaTalk в которой имеется SeaTalkсовместимый прибор измерения направления и скорости ветра Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08 Выход из меню пользовательской калибровки Одновременно нажмите и удерживайте в течение 2х секунд клавиши depth и speed Пользовательские настройки будут сохранены прибор вернется в режим нормальной работы Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08 33
