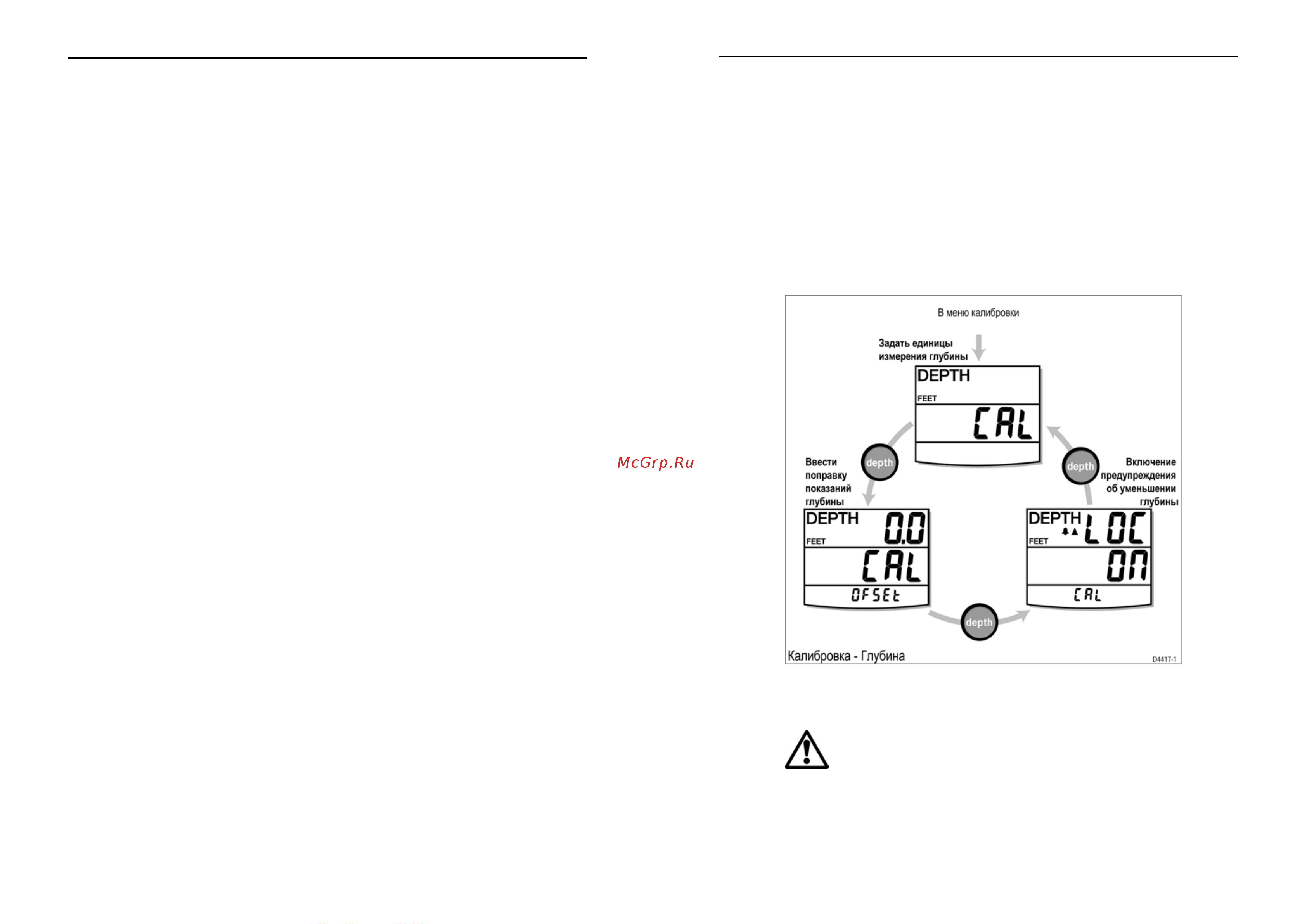

8 Прибор ST 60 Tridata Руководство пользователя 3 Нажмите любую другую клавишу для выхода из режима настройки яр кости Примечание через 7 секунд после последнего нажатия клавиш дисплей самостоятельно вы идет из режима настройки яркости Контраст Для установки контраста дисплея I Нажмите и удерживайте в течение 2х секунд клавишу depth Дисплей перейдете режим установки контраста 2 Имеется четыре предустановки контраста дисплея Для перебора преду становок и выбора оптимального качества изображения используйте клавишу depth Глава 4 Калибровка 29 Глубина Для калибровки показаний глубины I В меню калибровки нажмите клавишу depth 2 В соответствии с рисунком Калибровка Глубина произведите калиб ровку Для передвижения по меню используйте клавишу depth а с помо щью клавиш trip и reset задайте требуемые значения Единицы измерения глубины Пользователь может установить единицы для измерения глубины FEET или METRES футы или метры В меню калибровки 3 Для выхода из режима настройки контраста нажмите любую другую клавишу Задать единицы измерения глубины Примечание через 7 секунд после последнего нажатия клавиш дисплей самостоятельно выйдет из режима настройки контраста 1 5 Дистанционное управление При подключении прибора ST60 Tridata к шине SeaTalk он может управ ляться дистанционно с помощью клавиатуры дистанционного управления SeaTalk Режим дистанционного управления обозначается надписью REMOTE на экране указывающего что управление осуществляется с кла виатуры дистанционного управления Подробнее об использовании клавиатуры дистанционного управления мож но прочитать в Руководстве пользователя клавиатуры дистанционного уп равления SeaTalk Ввести Включение поправку показаний предупреждения об уменьшении глубины ________ глубины DEPTH DEPTH FEET FEET GO ERL OFSEt LOE ап CRL Калибровка Глубина 04417 1 Поправка показаний глубины ПРЕДУПРЕЖДЕНИЕ Применение неверной поправки ведет к отображению неверного значения глубины что может привести к по садке на мель Глубина измеряется отдатчика до поверхности шельфа Однако пользова тель может с помощью меню ввода поправки ввести поправку для измерен ной глубины таким образом на экране будет отображаться глубина либо от киля до шельфа либо Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08 Эксклюзивный дистрибьютор компании Raymarine в России ООО Микстмарин т 495 788 05 08
