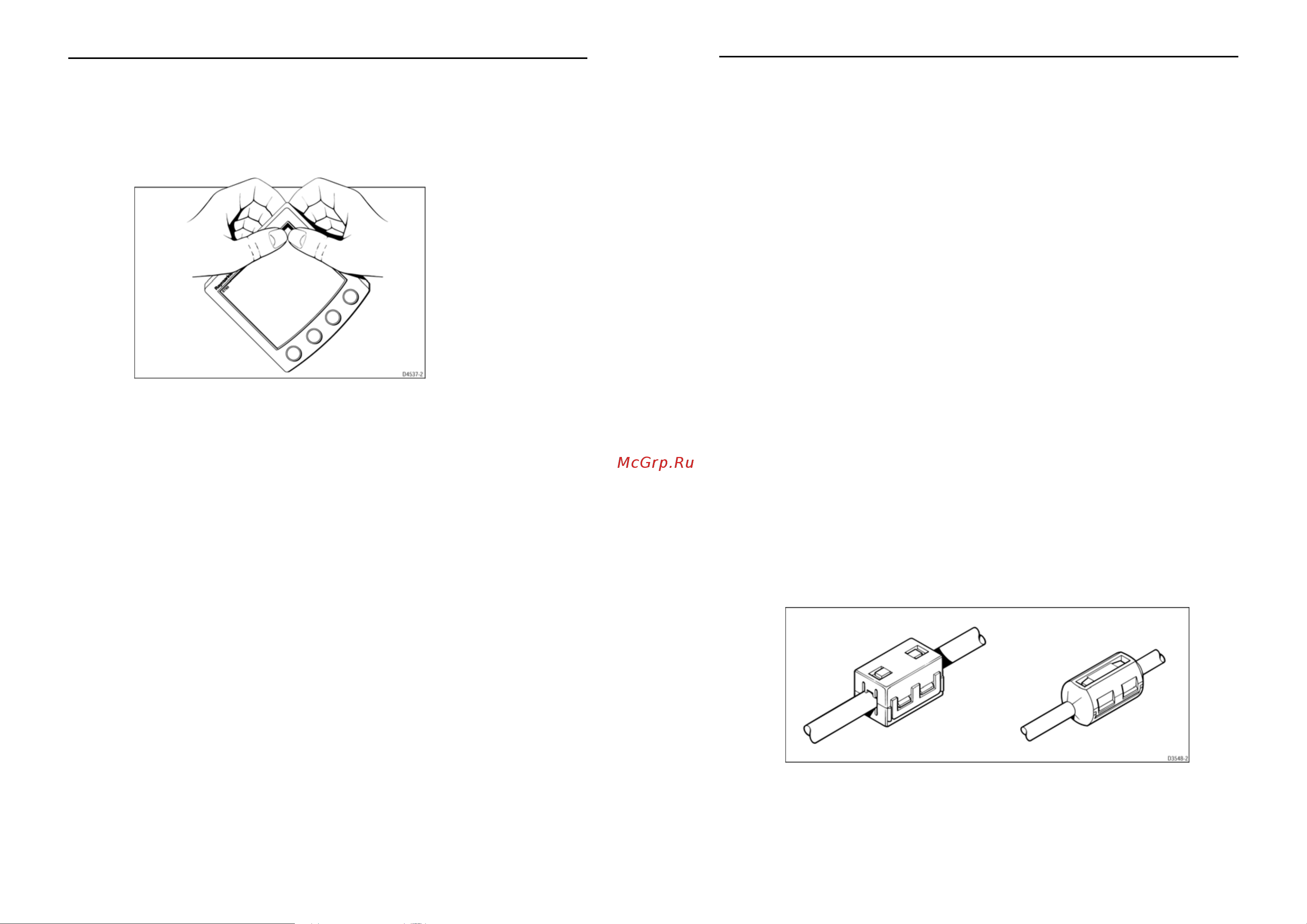

20 Прибор ЭТ 60 Тпда1а Руководство пользователя Установка низкопрофильной передней панели Для установки прибора 8Т60 заподлицо с плоскостью установки сначала необходимо заменить стандартную переднюю панель низкопрофильной I Возьмите прибор развернув его дисплеем к себе Глава 3 Установка Для достижения оптимальной электромагнитной совместимости реко мендуется где возможно производить установку оборудования и кабелей Каутаппе не ближе 3 футов I метра от передающего оборудования или ра диокабелей например УКВ кабелей радио и антенн При исполь зовании 85 В радиостанций расстояние должно быть увеличено до 7 футов 2 м не ближе 7 футов 2 м от луча радара Зона излучения радара со ставляет приблизительно 20 градусов выше ниже передающей антенны радара Питание оборудование должно осуществляться отдельно от аккумуля торной батареи используемой для запуска двигателя Падение напряже ния ниже 10 В и запуск двигателя от стартера могут вызвать перезаг рузку оборудования Это не приведет к порче оборудования однако может вызвать потерю информации и переключение в другой режим работы 2 При помощи обоих штифтов аккуратно отсоедините верхнюю часть прибора от передней панели после чего снимите переднюю панель Со храните резиновую клавиатуру находящуюся под передней панелью 3 В соответствии с рисунком Установка низкопрофильной передней пане ли установите прибор на ровной поверхности передней частью вверх и установите резиновую клавиатуру 7 вокруг окошка дисплея те та ким образом чтобы клавиши клавиатуры соответствовали отверстиям под них в передней панели 4 Установите на прибор низкопрофильную переднюю панель 8 следя за тем чтобы клавиши резиновой клавиатуры попали в отверстия на пере дней панели Должны применяться только одобренные Каутаппе виды кабелей Об резка и наращивание кабелей может ухудшить электромагнитную совме стимость Необходимо избегать нарушения целостности кабелей за ис ключением случаев указанных в Руководстве по установке Если кабель оснащен ферритовым помехоподавителем не следует его удалять Если для установки требуется отсоединить помехоподавитель после завершения установки он должен быть установлен в том же поло жении Ферритовые помехоподавители На рисунке показаны типовые ферритовые помехоподавители используе мые в оборудовании Каутаппе Рекомендуется использовать только постав ляемые Каутаппе ферритовые помехоподавители ВНИМАНИЕ Для крепления передней панели должны использоваться шуру пы подходящего размера Несоблюдение данного требования мо жет привести к повреждению как самого прибора так и пере дней панели 5 С помощью четырех прилагаемых саморезов 9 соедините прибор с передней панелью Саморезы вкручиваются со стороны задней части прибора с соблюдением момента затяжки НЕ ПЕРЕТЯГИВАЙТЕ Подключения к другому оборудованию При подключении оборудования Каутаппе к другому оборудованию с по мощью кабелей не поставляемых Каутаппе ближайший к оборудованию Каутаппе кабель должен быть в обязательном порядке оснащен феррито вым помехоподавителем Эксклюзивный дистрибьютор компании Каутаппе в России ООО Микстмарин т 495 788 05 08 Эксклюзивный дистрибьютор компании Каутаппе в России ООО Микстмарин т 495 788 05 08 17
