СБОРКА АКТИВНОЙ ПОЧВОФРЕЗЫ ДИЗЕЛЬНОГО

МОТОБЛОКА С ВОДЯНЫМ ОХЛАЖДЕНИЕМ

Активная почвофреза к мотоблокам с водяным охлаждением поставляется в разобранном

виде, если иное не было оговорено заранее. Ниже представлен процесс сборки в деталях.

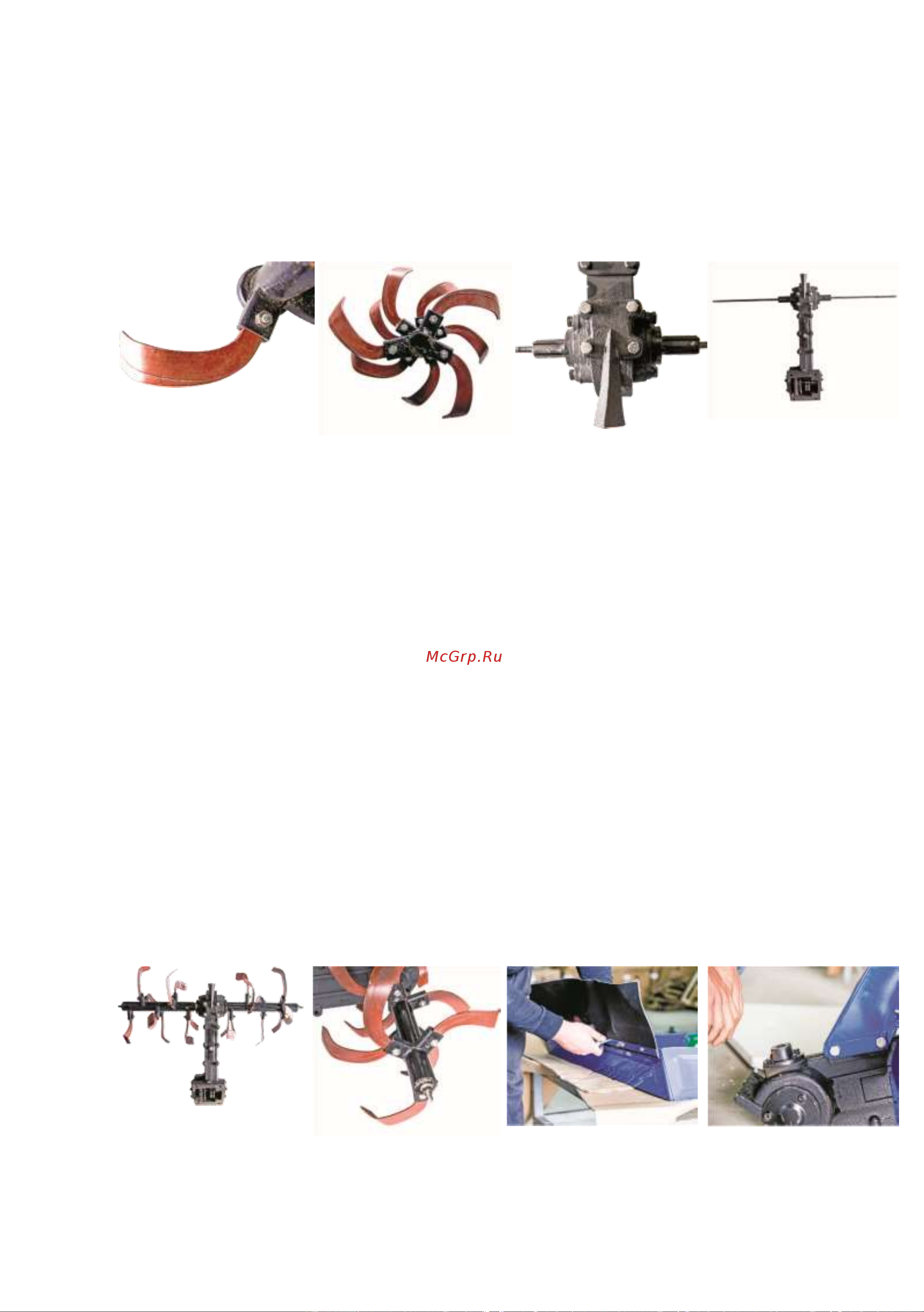

Фото 1 Фото 2 Фото 3 Фото 4

1. Первым этапом сборки является установка ножей в соответствующие крепления на

ступице. Располагаем ступицы пыльниками друг к другу, ножи устанавливаем таким

образом, что бы при вращении нож заглублялся в почву заточенной стороной. Первым

установим нож который находится ближе всего к пыльнику (который устанавливается на

редуктор) (фото 1). Заостренная часть ножа должна быть направлена по движению фрезы, а

его изогнутая часть направлена к редуктору. По аналогии с первым устанавливаются и другие

ножи (Фото 2).

2. Вторым этапом подготавливаем редуктор: на нижнюю часть редуктора устанавливаем упор

который крепится болтами (Фото 3).

3. Так же устанавливаем винт натяжения цепи редуктора, он устанавливается по центру

редуктора, между упором и приводной шестерней.

4. Далее на редуктор устанавливаем ступицы с ножами. На ступице, возле пыльника

находится фиксирующий болт, который должен совпасть с отверстием на шлицевом валу

редуктора. Затем в ступицы вставляются шпильки и вкручиваются в вал редуктора. Шпильки

дополнительно фиксируют ступицы на валу редуктора. (фото 4,5,6)

5. Сборка защитного кожуха: На защитный кожух устанавливаем и прикручиваем защиту для

ног в виде брызговика (фото 7).

6. К кожуху прикручиваем крепежную балку (фото 8)

Фото 5 Фото 6 Фото 7 Фото 8

7. На редуктор устанавливаем кожух и крепим болтами (Фото 9).
