6 Монтаж
Справочное руководство для монтажника
14
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05

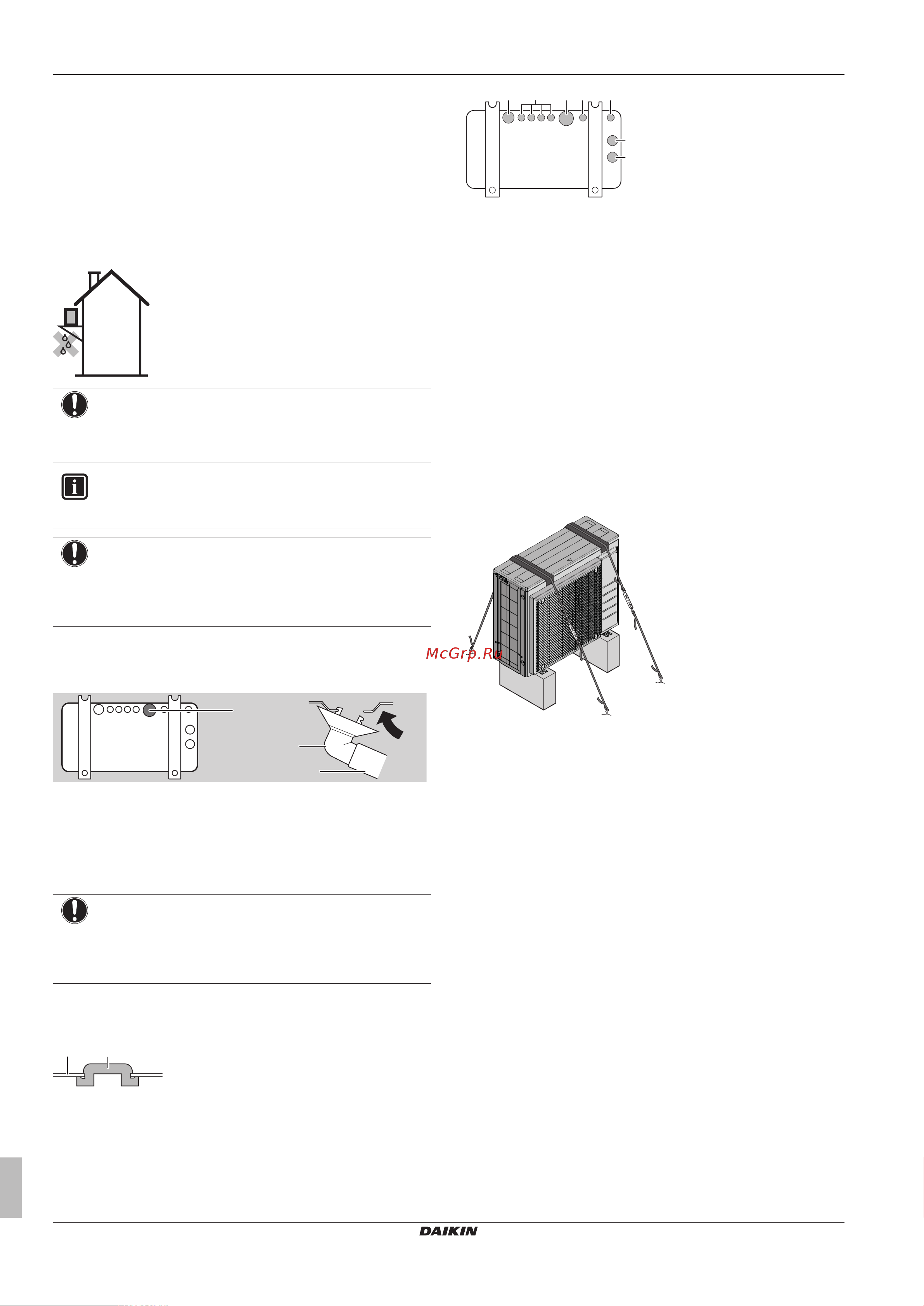

▪ Во избежание образования наледи установите блок на опоре,
обеспечивающей надлежащий слив.
▪ Для отвода воды от блока проложите вокруг его опоры
дренажную канавку.
▪ НЕ допускайте слив воды на тротуары во избежание
гололедицы во время заморозков.
▪ Если блок монтируется на раме, установите
водонепроницаемый поддон на расстоянии не более 150 мм
от днища блока во избежание просачивания воды в блок, а
также каплеобразования (см. рисунок ниже).
ПРИМЕЧАНИЕ
Если блок эксплуатируется в условиях холодного
климата, необходимо принять меры ВО ИЗБЕЖАНИЕ
замерзания откачиваемого конденсата.
ИНФОРМАЦИЯ
По поводу информации о доступных опциях обратитесь
к своему дилеру.
ПРИМЕЧАНИЕ
Обеспечьте зазор под блоком не менее 300мм. Кроме
того, убедитесь в том, что блок расположен как
минимум на 100 мм выше предполагаемой
поверхности снежного покрова.
1 Используйте сливную пробку.
2 Используйте шланг Ø16 мм (приобретается по месту
установки).
b
c
d
a
a Сливное отверстие
b Нижняя рама
c Сливная пробка
d Шланг (приобретается по месту установки)
Как закрыть сливные отверстия и
присоединить сливной патрубок
ПРИМЕЧАНИЕ
В регионах с холодным климатом к наружному блоку
НЕЛЬЗЯ подсоединять сливной патрубок, шланг и
заглушки (1, 2). Необходимо принять меры ВО
ИЗБЕЖАНИЕ замерзания откачиваемого конденсата.
1 Установите заглушки сливных отверстий 1 и 2 (в комплекте
принадлежностей). Проследите за тем, чтобы края
заглушек перекрывали сливные отверстия полностью.
a
b
a Нижняя рама
b Заглушка сливного отверстия
2 Установите сливной патрубок.
a cb b b
a
a
a Сливное отверстие. Установите заглушку сливного
отверстия (2).
b Сливное отверстие. Установите заглушку сливного
отверстия (1).
c Сливное отверстие, к которому подсоединяется
патрубок
6.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки агрегата в местах, где сильный ветер может
наклонить его, необходимо предпринять следующие меры:
1 Подготовьте 2 кабеля, как показано на приведенном
рисунке (приобретаются по месту установки).
2 Проложите 2 кабеля по наружному агрегату.
3 Вставьте между кабелями и наружным агрегатом
резиновую прокладку, чтобы кабели не стирали краску
(приобретается по месту установки).
4 Подсоедините концы кабелей и затяните их.
6.4 Соединение труб трубопровода
хладагента
6.4.1 Подсоединение трубопроводов
хладагента
Приступая к подсоединению трубопроводов хладагента
Убедитесь в том, что установка наружного и внутренних блоков
выполнена полностью.
Типовая последовательность действий
Подсоединение трубопроводов хладагента предусматривает:
▪ Соединение трубопроводов хладагента с внутренним блоком
▪ Соединение трубопроводов хладагента с наружным блоком
▪ Изоляцию трубопроводов хладагента
▪ Соблюдайте указания по выполнению следующих работ:
▪ Изгибание труб
▪ Развальцовка концов труб
▪ Применение запорных клапанов
