4 Справочная информация о блоках
Справочное руководство для монтажника
9
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
1
2

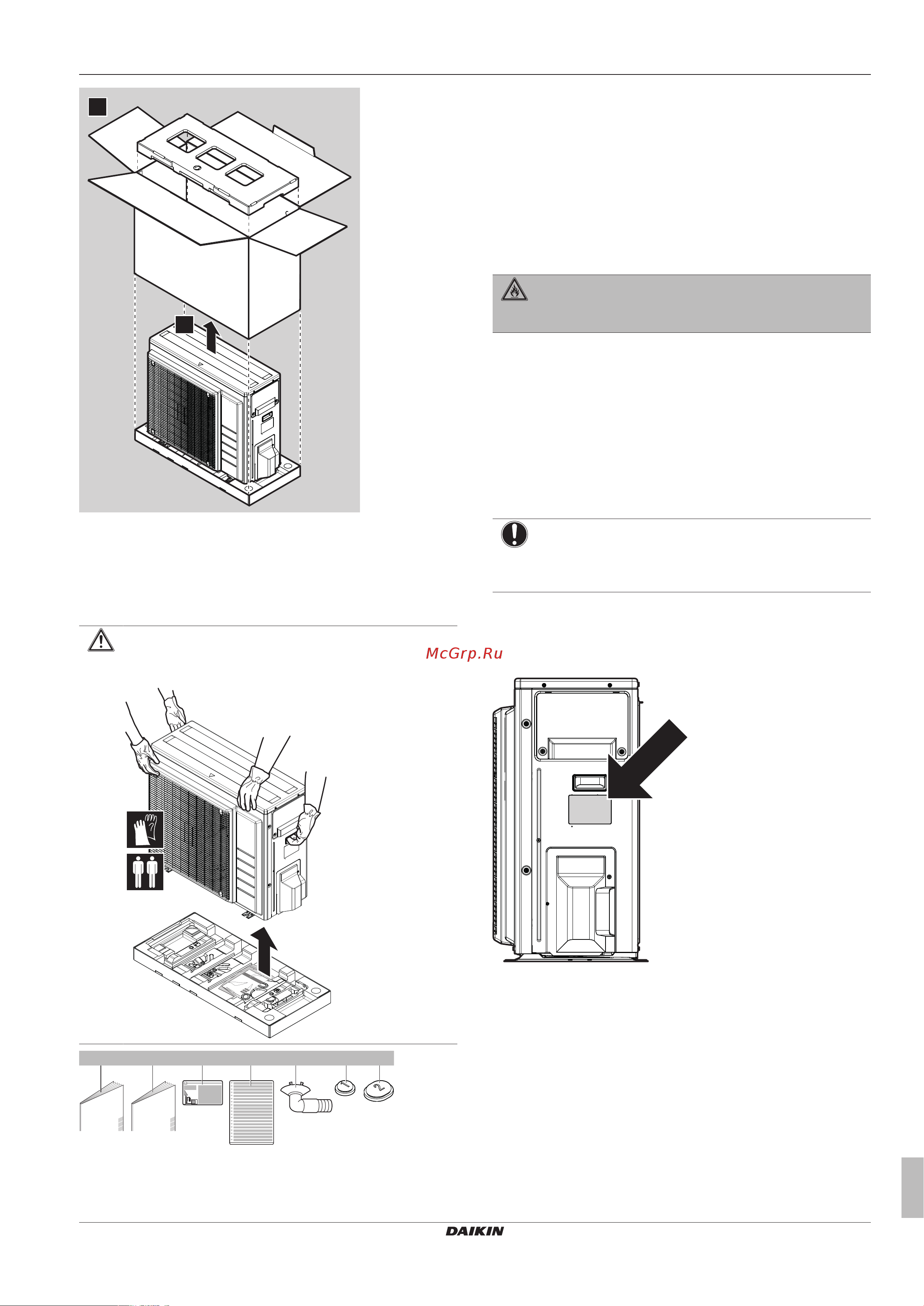

3.2.2 Для снятия аксессуаров с наружного
агрегата
1 Поднимите наружный блок.
2 Извлеките принадлежности из нижней части упаковки.
ПРЕДОСТЕРЕЖЕНИЕ
С наружным блоком следует обращаться только
следующим образом:
b ec d
1×
a
1× 1× 1× 1×
f
6×
g
3×
a Общие правила техники безопасности
b Руководство по монтажу наружного блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Сливная пробка (находится на дне упаковочной
коробки)
f Заглушка сливного отверстия (1)
g Заглушка сливного отверстия (2)
4 Справочная информация о
блоках
ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ
МАТЕРИАЛ
Залитый в блок хладагент R32 умеренно горюч.
4.1 Общее представление:
Справочная информация о
блоках
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок?
4.2 Идентификация
ПРИМЕЧАНИЕ
При одновременной установке или обслуживании
нескольких агрегатов НЕ допускается переключение
сервисных панелей между различными моделями.
4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
5 Подготовка
5.1 Обзор: подготовка
В этом разделе рассказывается о том, что нужно сделать,
прежде чем отправиться к месту установки.
Вот какие сведения здесь изложены:
▪ Подготовка места установки
▪ Подготовка к прокладке трубопровода хладагента
▪ Подготовка к прокладке электропроводки
