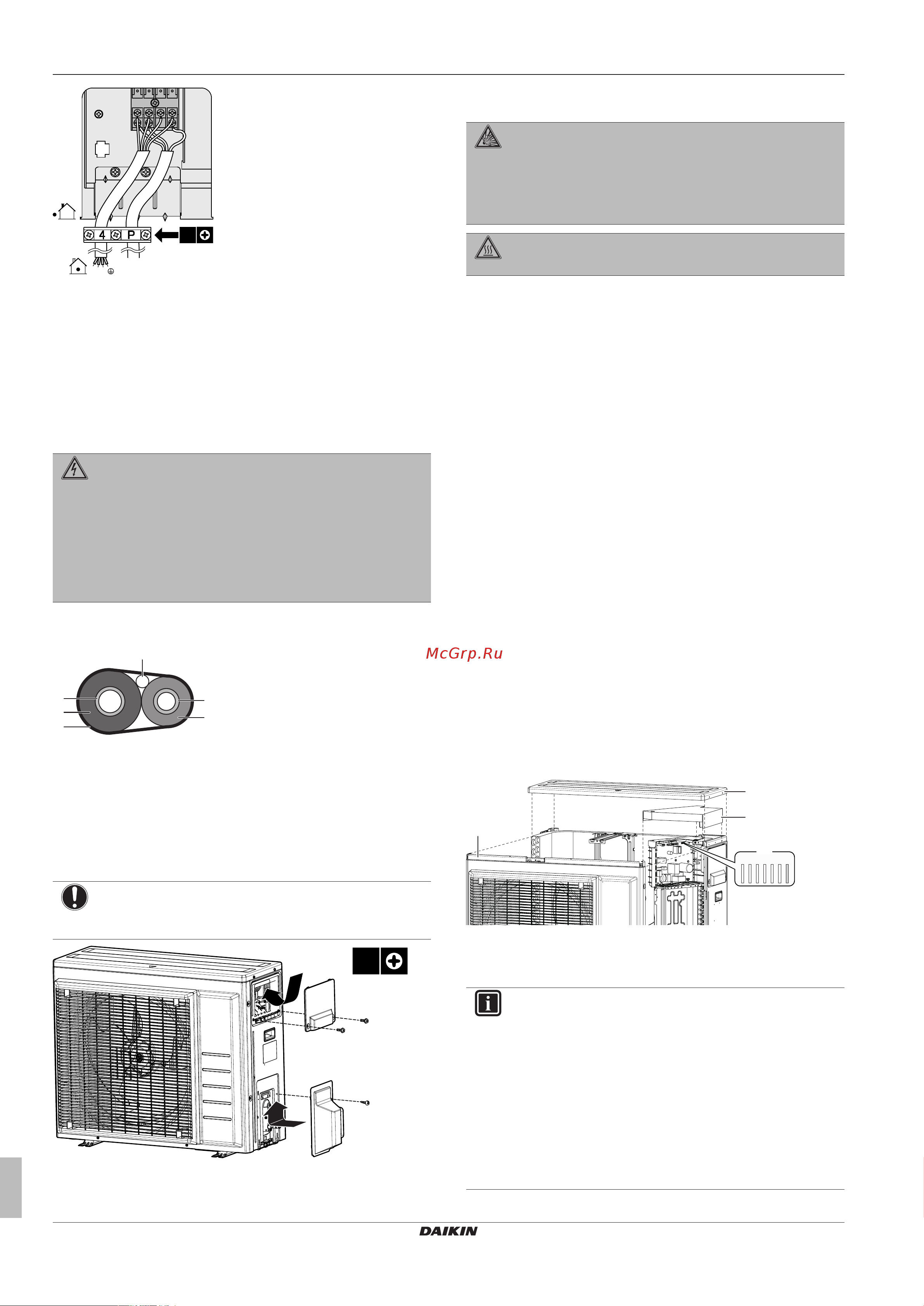

7 Конфигурирование
Справочное руководство для монтажника
22
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
1 2 3
3×
5 Надежно затяните винты клемм. Рекомендуется
пользоваться крестовой отверткой.
6 Установите крышку распределительной коробки.
6.8 Завершение монтажа наружного
агрегата
6.8.1 Завершение монтажа наружного блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
▪ Проследите за тем, чтобы система была правильно
заземлена.
▪ Перед проведением обслуживания выключайте
электропитание.
▪ Установите распределительную коробку перед
включением электропитания.
1 Изолируйте и закрепите трубопровод хладагента и
соединительный кабель следующим образом:
f
b
a
e
d
c
a Газовая трубка
b Изоляция газовой линии
c Соединительный кабель
d Жидкостная линия
e Изоляция жидкостной линии
f Внешняя обмотка
2 Установите сервисную крышку.
6.8.2 Закрытие наружного блока
ПРИМЕЧАНИЕ
При закрытии крышки наружного блока убедитесь, что
момент затяжки НЕ превышает 1,3Н•м.
3×
1
1
2
2
2
6.9 О компрессоре
ОПАСНО! ВЗРЫВООПАСНО
▪ Чтобы снять компрессор, используйте труборез.
▪ НЕ используйте паяльную лампу.
▪ Используйте только утвержденные хладагенты и
смазочные материалы.
ОПАСНО! РИСК ОЖОГОВ
НЕ дотрагивайтесь до компрессора голыми руками.
7 Конфигурирование
7.1 Производственный режим
Пользоваться этим режимом можно для охлаждения при низкой
температуре снаружи. Режим применяется в таких
производственных помещениях, как, например, машинные или
компьютерные залы. НИ В КОЕМ СЛУЧАЕ не пользуйтесь этим
режимом в жилых или офисных помещениях, когда там
находятся люди.
Относится к моделям: RXM-N, ARXM-N, RXJ-N, RXA-B
7.1.1 Настройка режима для
производственных сооружений
При срезке перемычки J6 на печатной плате рабочий диапазон
расширяется до –15°C. Система выходит из режима
производственных помещений, если наружная температура
опускается ниже –20°C, и возвращается в него, когда
температура снова поднимается.
Чтобы срезать перемычку J6
1 Снимите верхнюю пластину наружного блока.
2 Снимите переднюю панель.
3 Снимите каплезащитную крышку.
4 Вырежьте перемычку J6 на печатной плате наружного
блока.
J6J4J9J5J7J8
J12
b
c
d
a
a Передняя панель
b Верхняя пластина
c Каплезащитная крышка
d Перемычки
ИНФОРМАЦИЯ
▪ Внутренний блок может периодически издавать
шум, когда включается и выключается вентилятор
наружного блока.
▪ При использовании режима производственных
помещений не применяйте увлажнители и другие
устройства, способные повышать влажность.
▪ В результате срезки перемычки J6 задается
максимальная скорость работы внутреннего блока.
▪ НЕ используйте эту настройку в жилых помещениях
и офисах, в которых работают люди.
