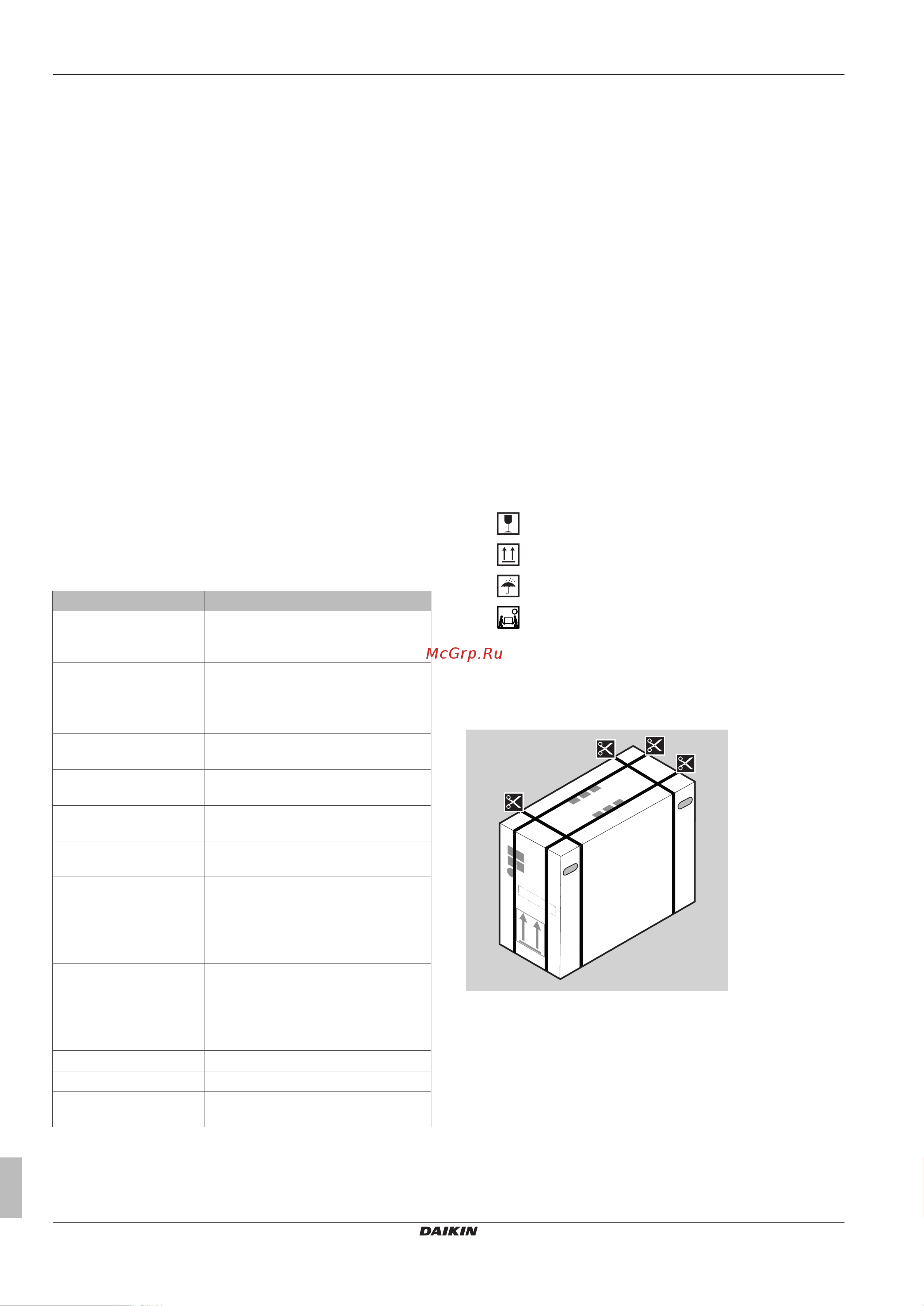

![Daikin RXA42B2V1B [8/32] Информация о блоке](/img/pdf.png)
Daikin RXA42B2V1B [8/32] Информация о блоке
![Daikin RXA42B2V1B [8/32] Информация о блоке](/views2/1770432/page8/bg8.png)
3 Информация о блоке
Справочное руководство для монтажника
8
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
▪ Общие правила техники безопасности:
▪ Меры предосторожности, с которыми НЕОБХОДИМО
ознакомиться, прежде чем приступать к монтажу
▪ Формат: Документ (в ящике с наружным блоком)
▪ Руководство по монтажу наружного блока:
▪ Инструкции по монтажу
▪ Формат: Документ (в ящике с наружным блоком)
▪ Справочное руководство для монтажника:
▪ Подготовка к монтажу, справочная информация,…
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
2.2 Общий обзор руководства по
применению для установщика
Раздел Описание
Общие правила техники
безопасности
Меры предосторожности, с которыми
НЕОБХОДИМО ознакомиться,
прежде чем приступать к монтажу
Информация о
документации
Имеющаяся документация для
монтажника
Информация об
упаковке
Порядок распаковки блоков и
извлечения комплектующих
Справочная
информация о блоках
Распознавание блоков
Подготовка Что нужно сделать, прежде чем
отправиться к месту установки
Монтаж Что нужно знать и сделать, прежде
чем приступать к монтажу системы
Конфигурация Что нужно знать и сделать для
настройки смонтированной системы
Ввод в эксплуатацию Что нужно знать и сделать, прежде
чем приступать к вводу системы в
эксплуатацию после настройки
Передача потребителю Что нужно передать и объяснить
потребителю
Техническое и иное
обслуживание
Порядок поддержания в
работоспособном состоянии и
технического обслуживания блоков
Поиск и устранение
неполадок
Что нужно сделать, если возникли
неполадки
Утилизация Порядок утилизации системы
Технические данные Характеристики системы
Краткий словарь
терминов
Значение терминов
3 Информация о блоке
3.1 Обзор: информация о блоке
В этом разделе рассказывается о том, что нужно сделать после
доставки ящика с наружным блоком к месту установки.
Вот какие сведения здесь изложены:
▪ Порядок распаковки блоков и обращения с ними
▪ Порядок извлечения комплектующих
Соблюдайте следующие меры предосторожности:
▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно
проверить на предмет повреждений. Обо всех повреждениях
НЕОБХОДИМО сразу же поставить в известность
представителя компании-перевозчика.
▪ Старайтесь доставить агрегат как можно ближе к месту
монтажа, не извлекая его из упаковки — это сведет к
минимуму вероятность механических повреждений при
транспортировке.
▪ Заранее наметьте путь, по которому будете заносить блок в
помещение.
▪ При перемещении блока необходимо иметь ввиду
следующее:
Хрупкий блок требует осторожного обращения.
Не переворачивайте блок во избежание повреждения.
Оберегайте блок от дождя и влаги.
К перемещению ящика с блоком допускается НЕ
МЕНЕЕ 2человек.
3.2 Наружный агрегат
3.2.1 Чтобы распаковать наружный агрегат
Содержание
