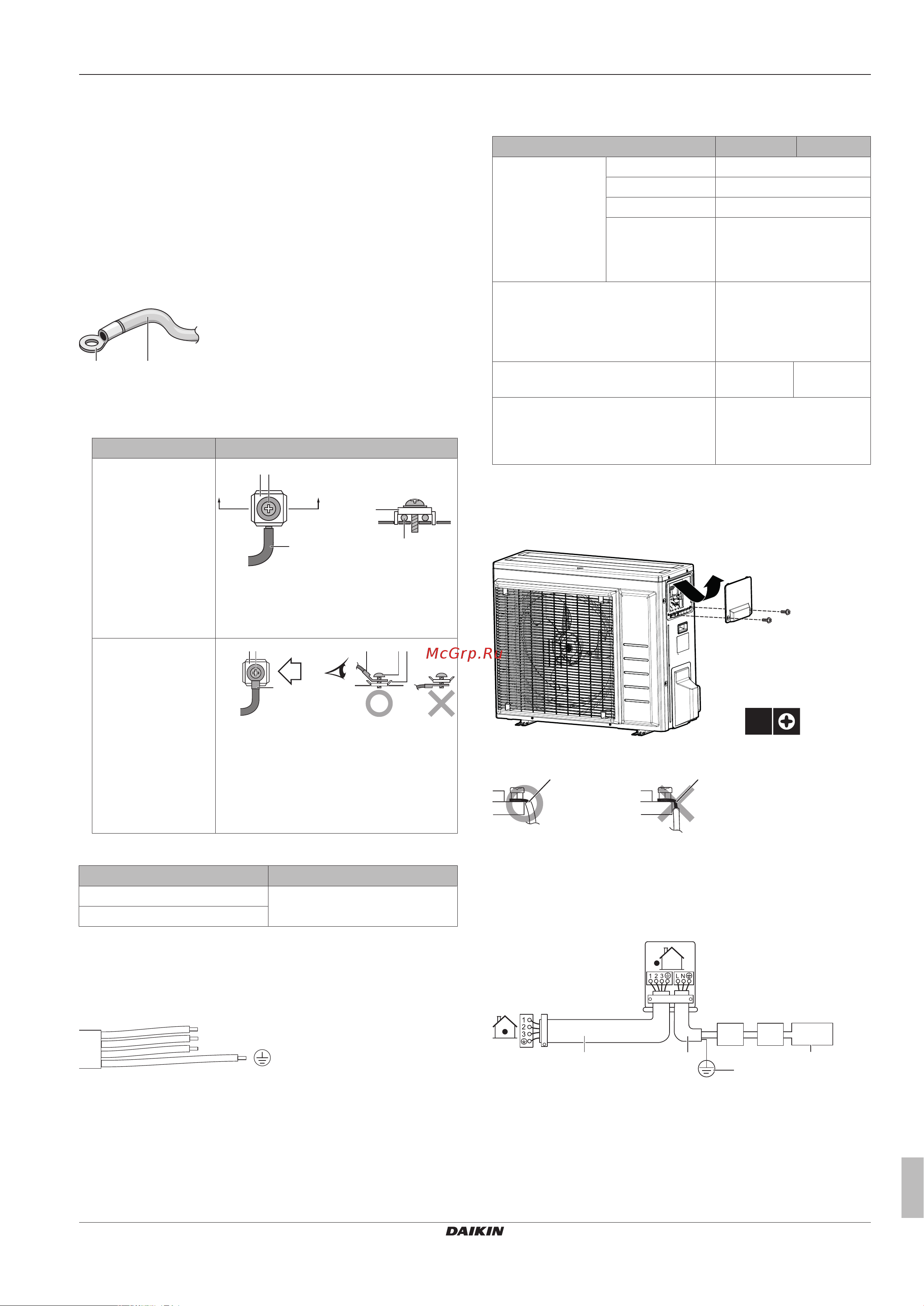

6 Монтаж
Справочное руководство для монтажника
21
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
e S90 – токоподводящий провод термистора
f Светодиод
g S70 – токоподводящий провод электромотора
вентилятора
6.7.3 Рекомендации относительно
подсоединения электропроводки
Соблюдайте следующие меры предосторожности:
▪ При использовании скрученных многожильных проводов
установите на конце контакта круглую обжимную клемму.
Положив круглую обжимную клемму на провод до
изолированной части, зажмите клемму подходящим
инструментом.
b a
a Витой многожильный провод
b Круглая обжимная клемма
▪ Провода прокладываются следующими способами:
Тип провода Способ прокладки
Одножильный
провод
c b
c
aa
A
AA´
A´
a Скрученный одножильный провод
b Винт
c Плоская шайба
Скрученные
многожильные
провода с круглой
обжимной клеммой
c b ba c
a
B
B
a Клемма
b Винт
c Плоская шайба
O Допустимо
X Недопустимо
Моменты затяжки
Позиция Момент затяжки (Н•м)
M4 (X1M) 1,2~1,3
M4 (заземление)
▪ При использовании одножильных проводов обязательно
скручивайте их концы. Небрежность может привести к
перегреву и возгоранию.
▪ Провод заземления между ослабителем натяжения и
клеммой должен быть длиннее остальных проводов.
1-3
6.7.4 Характеристики стандартных
компонентов электропроводки
Элемент RXM71N Прочее
Кабель
электропитания
Напряжение 220~240В
Фаза 1~
Частота 50А
Размер проводки 3-жильный кабель
2,5мм
2
~4,0мм
2
H05RN-F (60245 IEC 57)
Соединительный кабель
(внутренний↔наружный блоки)
4-жильный кабель
1,5мм
2
~2,5мм
2
под
напряжение 220~240В
H05RN-F (60245 IEC 57)
Рекомендованные предохранители
(устанавливаются на месте)
20A 16A
Автоматический выключатель
защиты от замыкания на землю
Соответствие
законодательным
требованиям
ОБЯЗАТЕЛЬНО
6.7.5 Подключение электропроводки к
наружному блоку
1 Снимите крышку распределительной коробки.
2×
2
1
1
2 Снимите изоляцию (20мм) с проводов.
a b
a Зачистите конец провода до этой точки
b Слишком длинный оголенный конец может привести к
поражению электрическим током или к утечке тока.
3 Откройте зажим проводов.
4 Соединительный кабель подключается к источнику
электропитания следующим образом:
50 Hz
220-240 V
c d
f
a b e
a Соединительный кабель
b Кабель электропитания
c Плавки предохранитель по месту эксплуатации
d Автоматический выключатель защиты от замыкания на
землю
e Электропитание
f Заземление
