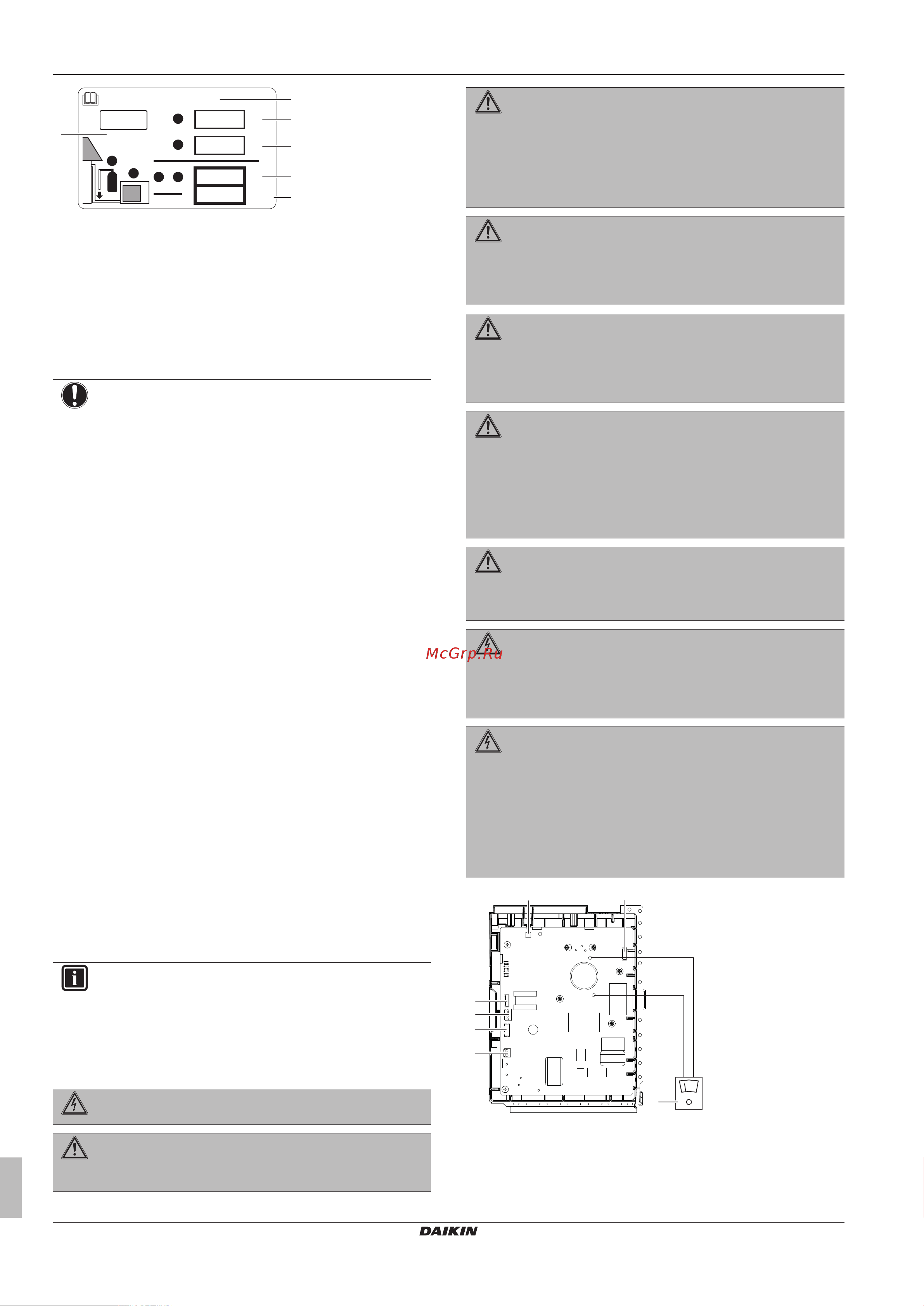

Справочное руководство для монтажника
20
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если с блоком поставляется этикетка с многоязычной
информацией о фторированных газах, способствующих
парниковому эффекту (см. принадлежности), ту ее
часть, которая изложена на нужном языке, наклейте в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
e Выбросы парниковых газов для общего количества
заправленного хладагента в тоннах CO
2
-эквивалента
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В Европе выбросы парниковых газов для полной
заправки хладагента в системе (выражаются в тоннах
CO
2
-эквивалента) используются для определения
интервалов технического обслуживания.
Руководствуйтесь применимым законодательством.
Формула для расчета выбросов парниковых газов:
значение ПГП для хладагента × общая заправка
хладагента (кг) / 1000
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
6.7 Подключение электропроводки
6.7.1 Подсоединение электропроводки
Подготовка к подсоединению электропроводки
Убедитесь в том, что:
▪ Трубопровод хладагента подсоединен и проверен
▪ Трубопровод воды подсоединен
Типовая последовательность действий
Подключение электропроводки, как правило, подразделяется на
следующие этапы:
1 Проверка системы энергоснабжения на соответствие
электрическим характеристикам блоков.
2 Подключение электропроводки к наружному блоку.
3 Подключение электропроводки к внутреннему блоку.
4 Подключение сетевого электропитания.
6.7.2 Меры предосторожности при
подключении электропроводки
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
ПРЕДУПРЕЖДЕНИЕ
Используйте автоматический выключатель с
размыканием всех полюсов, причем зазоры между
точками контакта должны составлять не менее 3 мм,
чтобы обеспечить разъединение по всем полюсам в
соответствии с условиями категории
перенапряженияIII.
ПРЕДУПРЕЖДЕНИЕ
Во избежание опасности замена поврежденного кабеля
электропитания производится ТОЛЬКО изготовителем,
сотрудником сервисной службы или иным
квалифицированным специалистом.
ПРЕДУПРЕЖДЕНИЕ
ЗАПРЕЩАЕТСЯ самостоятельно подводить к
внутреннему блоку электропитание. Это может
привести к поражению электрическим током или
возгоранию.
ПРЕДУПРЕЖДЕНИЕ
▪ НЕ используйте приобретаемые на месте
электрические детали внутри изделия.
▪ ЗАПРЕЩАЕТСЯ разветвление электропроводки
дренажного насоса и пр. от клеммной колодки. Это
может привести к поражению электрическим током
или возгоранию.
ПРЕДУПРЕЖДЕНИЕ
Держите соединительную проводку на расстоянии от
медных трубок без термоизоляции, которые
подвержены сильному нагреву.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Электропитание подается на все электрические детали
(в том числе термисторы). Не прикасайтесь к ним
голыми руками.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
Перед обслуживанием отключите электропитание
более чем на 10 минут и убедитесь в отсутствии
напряжения на контактах емкостей основной цепи или
электрических деталях. Перед тем как касаться
деталей, убедитесь, что напряжение на них НЕ
превышает 50 В постоянного тока. Расположение
контактов показано на электрической схеме.
b
c
DC P1+
DC N1-
a
d
e
g
f
a Мультиметр (диапазон напряжения пост. тока)
b S80 – токоподводящий провод обратного
электромагнитного клапана
c S20 – токоподводящий провод электронного
расширительного клапана
d S40 – токоподводящий провод теплового реле
перегрузки
