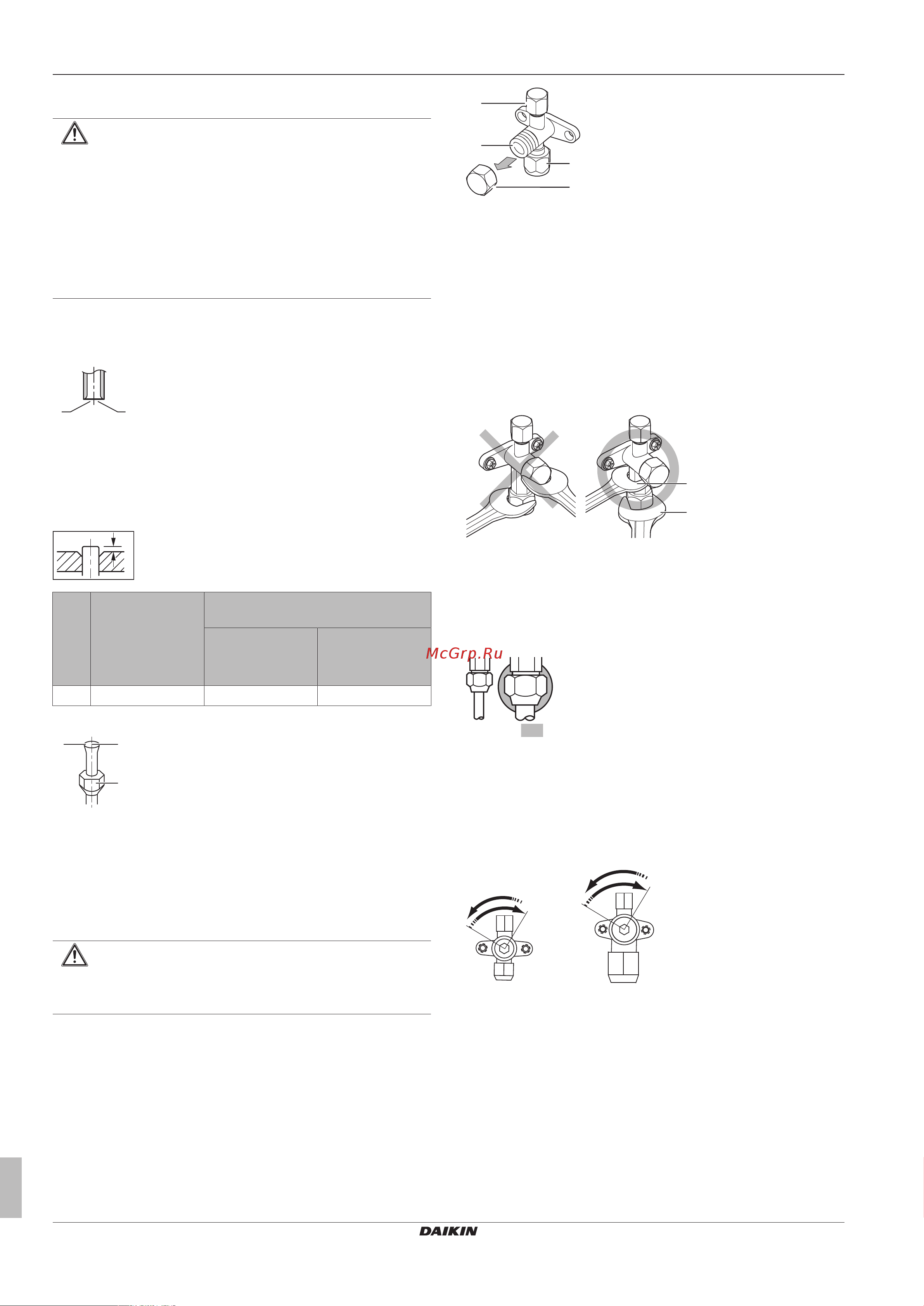

6 Монтаж
Справочное руководство для монтажника
16
RXF50+60B2_RXF71A2_RXP50~71L2_(A)RXM42~71N2_RXJ50N2_
RXA42+50B2
Серия сплит-систем с хладагентом R32
4P513661-6B – 2018.05
6.4.5 Развальцовка конца трубы
ПРЕДОСТЕРЕЖЕНИЕ
▪ Неполная развальцовка может привести к утечке
газообразного хладагента.
▪ Развальцованные концы НЕЛЬЗЯ использовать
повторно. Во избежание утечки газообразного
хладагента следует использовать новые
развальцованные концы.
▪ Используйте накидные гайки, которые входят в
комплект поставки блока. Применение других
накидных гаек может привести к утечке хладагента.
1 Срежьте труборезом конец трубы.
2 Уберите заусенцы ножом, обращенным лезвием вниз, так,
чтобы стружка НЕ попала в трубу.
a b
a Срезайте точно под прямым углом.
b Удалите заусенцы.
3 Сняв с запорного клапана накидную гайку, накиньте ее на
трубу.
4 Развальцуйте трубу. Установите точно так, как показано на
рисунке ниже.
A
Вальцовочный
инструмент
(зажимного типа)
для хладагента
R32
Обычный вальцовочный
инструмент
Зажимного типа
(Типа Ridgid)
С крыльчатой
гайкой
(Типа Imperial)
A 0~0,5мм 1,0~1,5мм 1,5~2,0мм
5 Проверьте, правильно ли сделана развальцовка.
a b
c
a На внутренней поверхности раструба НЕ должно быть
трещин.
b Конец трубы ДОЛЖЕН быть развальцован равномерно
по правильному кругу.
c Проверьте, установлена ли накидная гайка.
6.4.6 Применение запорного клапана с
сервисным отверстием
ПРЕДОСТЕРЕЖЕНИЕ
ЗАПРЕЩАЕТСЯ открывать клапаны и вентили, если
развальцовка труб не завершена. Это может привести
к утечке газообразного хладагента.
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Запорные вентили поставляются в закрытом положении.
▪ На приведенной ниже иллюстрации представлены детали,
необходимые для эксплуатации запорного вентиля.
c
d
a
b
a Сервисное отверстие с крышкой
b Шток вентиля
c Соединение трубопровода
d Крышка штока
▪ Оба запорных вентиля во время работы должны быть
открыты.
▪ НЕ прикладывайте излишнее усилие к штоку вентиля. Это
может привести к поломке корпуса вентиля.
▪ ОБЯЗАТЕЛЬНО придерживайте запорный вентиль гаечным
ключом, а затем ослабляйте или затягивайте накидную гайку
динамометрическим ключом. НЕ устанавливайте гаечный
ключ на крышку штока, так как это может вызвать утечку
хладагента.
a
b
a Гаечный ключ
b Динамометрический ключ
▪ Когда ожидается низкое рабочее давление (например, когда
охлаждение будет производиться при низкой наружной
температуре), надежно уплотните накидную гайку запорного
вентиля линии подачи газа силиконовым герметиком во
избежание замерзания.
Силиконовый герметик; убедитесь в отсутствии зазора.
Открытие/закрытие запорного вентиля
1 Снимите крышку с запорного вентиля.
2 Вставив в запорный вентиль шестигранный ключ (со
стороны трубопровода жидкого хладагента: 4 мм, со
стороны трубопровода газообразного хладагента: 4 мм) в
шток вентиля, вращайте шток следующим образом:
против часовой стрелки, чтобы его открыть,
по часовой стрелке, чтобы вентиль перекрыть.
3 Когда дальнейшее вращение запорного вентиля станет
НЕВОЗМОЖНЫМ, прекратите вращение. Теперь вентиль
открыт/перекрыт.
Обращение с крышкой штока
▪ Уплотнение крышки штока обозначено стрелкой. НЕ
повредите его.
