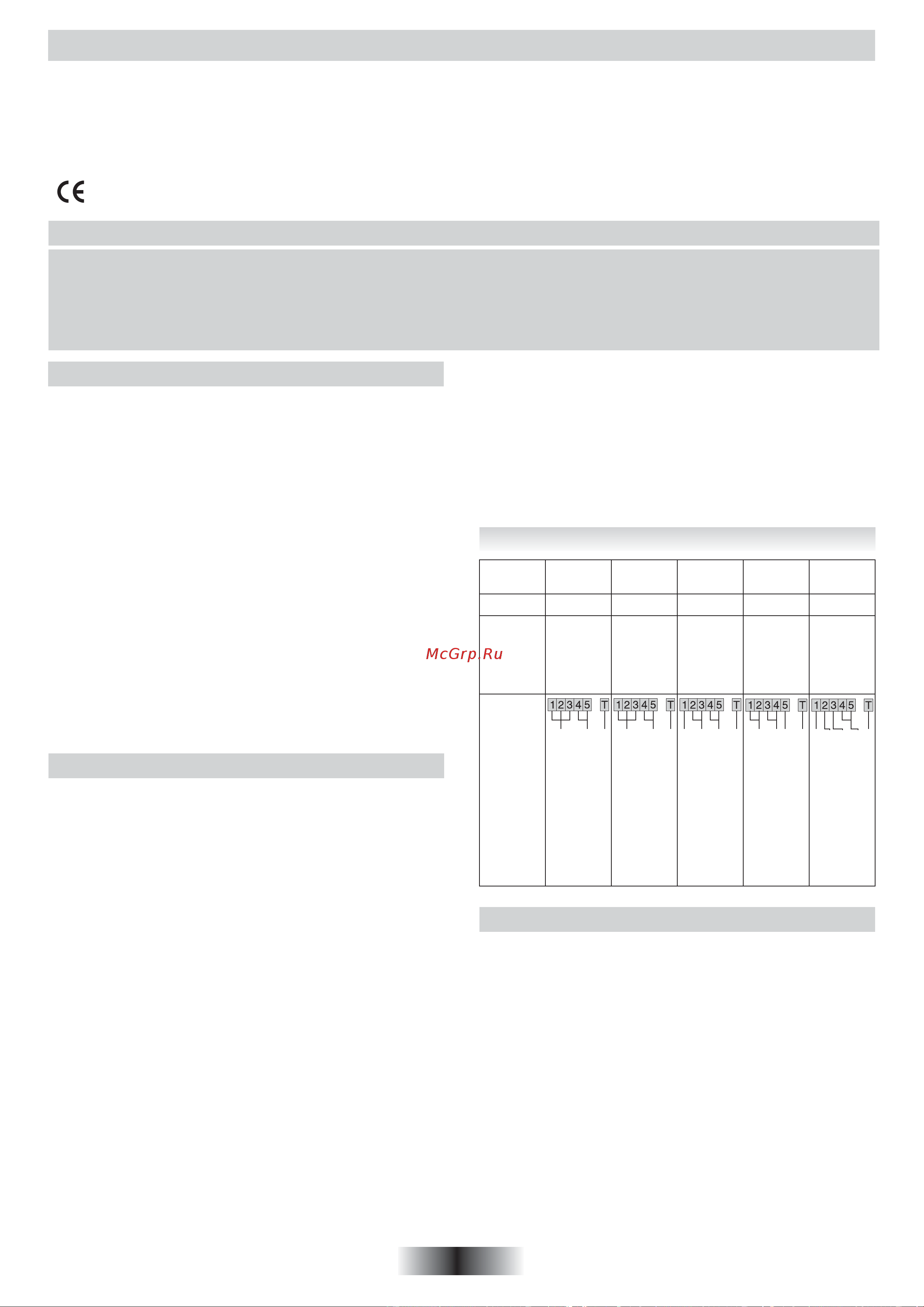

RACCORDEMENT AUX BORNES DE LA PLAQUE
• La table est livrée avec un câble d'alimentation permettant le
raccordement exclusivement sous une tension de 230V entre
phases ou entre phase et neutre:
• Raccorder à une prise de courant, pour le choix du fusible
se reporter au tableau ci-contre.
Il est toutefois possible d'adapter l'appareil pour un
raccordement en :
. Triphasé 220-240 V3~ . Triphasé 380-415 V2N~
3 G 2,5 mm2
H05RR-F,
H05VV-F,
H05V2V2-F
3 G 2,5 mm
2
H05RR-F,
H05VV-F,
H05V2V2-F
4 G 2,5 mm
2
H05RR-F,
H05VV-F,
H05V2V2-F
4 G 2,5 mm
2
H05RR-F,
H05VV-F,
H05V2V2-F
5 G 1,5 mm
2
H05RR-F,
H05VV-F,
H05V2V2-F
Monophasé
220-240V~
Biphasé
220-240V2~
Triphasé
380-415V2N~
Triphasé
220-240V3~
Triphasé
380-415V3N~
20 A 20 A 20 A 20 A 16 AFUSIBLE
CABLE
PH Phase
shunter 1-2
shunter 2-3
N Neutre
shunter 4-5
T Terre E
Branche-
ment sur la
plaque à
bornes
Shunter:
établir un
pont à
l’aide d’une
barrette
shunt
PH N T PH PH T PH N TPH PHPH PH T TPHPH PH N
PH Phase
shunter 1-2
shunter 2-3
PH Phase
shunter 4-5
T Terre E
PH Phase
PH Phase
shunter 2-3
N Neutre
shunter 4-5
T Terre E
PH Phase
shunter 1-2
PH Phase
shunter 3-4
PH Phase
TTerre E
PH Phase
PH Phase
PH Phase
NNeutre
shunter 4-5
T Terre E
5. PRESENTATION
• Le foyer hilight : une lame métallique conductrice est répartie
uniformément sur toute la surface du foyer. Efficace en trois
secondes, il permet la réalisation de cuissons régulières,
homogènes, mais également les cuissons soutenues.
La table vitrocéramique permet de mieux tirer profit de la chaleur
élevée générée par les foyers hilight, accélérant ainsi la cuisson.
Les modifications structurelles maintiennent inaltéré les propriétés
de résistance du verre aux températures élevées et améliorent
la capacité de contrôle de la puissance distribuée. Avec le principe
du "Sprinter", on obtient une réduction du temps de cuisson
pouvant aller jusqu'à 15% suivant le type de cuisson et les
récipients utilisés.
1. INSTRUCTIONS GENERALES
La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui,
si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs.
Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux
normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation,
le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des
dommages aux biens et/ou aux personnes.
3. ENCASTREMENT
Le meuble ou le support dans lequel doit être encastrée la table,
ainsi que les parois du meuble qui pourraient juxtaposer celui-ci,
doivent être d'une matière résistant à une température élevée.
De plus, il est nécessaire que le revêtement qui recouvre le meuble
ou le support soit fixé par une colle résistant à la chaleur afin
d'éviter le décollement.
Installation (fig. B / D):
•Un joint d'étanchéité est livré avec la table de cuisson. Pour
procéder à sa mise en place,
- retourner la table, face verre vers le bas, en prenant soin de
protéger le verre.
- placer le joint tout autour de la table.
- veiller particulièrement à le placer correctement afin d'éviter
toute infiltration dans le meuble support.
• Prévoir un espace de 5 cm minimum entre l'appareil et les parois
verticales avoisinantes.
• Si, en fonction de l'installation de la table, la partie inférieure de
son caisson se trouve à proximité d'une zone normalement
accessible lors de manipulations et/ou de rangements, placer
une cloison à 1 cm du fond du caisson, pour éviter tous risques
de brûlure ou de détérioration.
2. INSTALLATION
"L'installation recevant l'appareil cité en référence doit être
conforme à la norme en vigueur dans le pays d'installation".
le constructeur décline toute responsabilité en cas de non
respect de cette disposition".
Attention : vérifier la continuité de la terre de l'installation
avant de procéder au raccordement. Notre responsabilité ne
saurait être engagée pour tout incident ou ses conséquences
éventuelles qui pourraient survenir à l'usage d'un appareil
non relié à la terre, ou relié à une terre dont la continuité
serait défectueuse.
• Avant de procéder au raccordement, le technicien doit vérifier
la tension d'alimentation indiquée au compteur, le réglage du
disjoncteur, le calibre du fusible et la continuité de la terre de
l'installation.
• Le raccordement électrique au réseau doit être effectué par une
prise de courant avec prise de terre, ou par l'intermédiaire d'un
dispositif à coupure omnipolaire conforme à la norme en vigueur
dans le pays d'installation.
Si l'appareil comporte une prise de courant, il doit être installé
de telle façon que la prise de courant soit accessible.
• Le fil de protection vert/jaune doit être relié aux bornes de terre,
de l'appareil d'une part, et de l'installation d'autre part.
• Toute intervention se rapportant au câble d'alimentation doit
impérativement être réalisée par le Service après-vente ou une
personne de qualification similaire.
4. RACCORDEMENT ELECTRIQUE
LIRE ATTENTIVEMENT LA NOTICE POUR VOUS PERMETTRE DE TIRER LE MEILLEUR PARTI DE VOTRE APPAREIL.
Nous vous conseillons de conserver la notice d'installation et d'utilisation pour toute consultation ultérieure, et de noter, avant installation
de la table, le numéro de série de l'appareil en cas d'éventuelle demande d'intervention du service après-vente.
Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, le constructeur
pourra apporter à ses appareil des modifications liées à l'évolution technique en respectant les conditions fixées à l'article R 132-2 du
Code de la Consommation.
Cet appareil est conforme aux Directives Européennes 73/23/EEC et 89/336/EEC, remplacées par 2006/95/EC et 2004/108/EC,
et les modifications successives.
14 FR
