Came ZL80 [3/20] Установочные и габаритные размеры
![Came ZL80 [3/20] Установочные и габаритные размеры](/views2/1777510/page3/bg3.png)
!02%
#()5$%
ZL80CZL80
"!44%29
-/4/2
9
9
9
9
9
9
2
7
12
10
3 4
1
6
8
11
16
5
9
#!-%
#!-%
17
18
19
20
{
ZL80C
13
14
15
Стр.
3
3 -
Код руководства:
319T98RU
319T98RU вер
2.0
2.0 11/2012
© CAME cancelli automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ

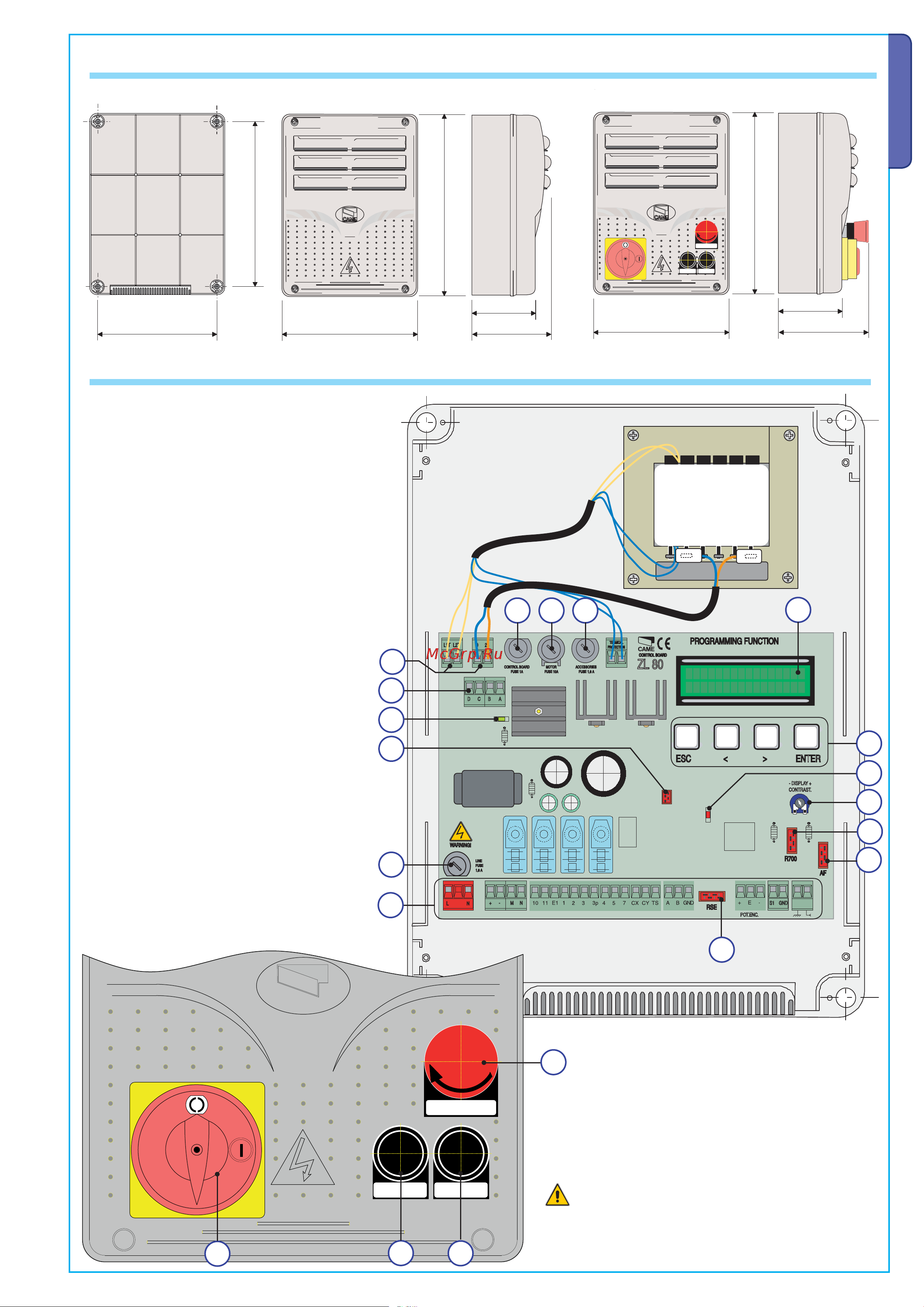

4.1 Установочные и габаритные размеры
(мм)
4.2 Основные компоненты
Внимание! Перед проведением каких-либо
настроек, регулировок или подключений в блоке
управления необходимо отключить сетевое
электропитание.
1. Дисплей
2. Предохранители блока управления, 1 А
3. Предохранители привода, 10 А
4. Предохранители аксессуаров, 1,6 А
5. Входные предохранители, 1,6 А
6. Разъем для платы декодера R700 устройств
управления (магнитных и проксимити-карт)
7. Разъем для подключения платы радиоприем-
ника AF
8. Разъем для платы RSE, предназначенной для
декодирования сигнала связи с ПК
9. Светодиодный индикатор электропитания
10. Светодиодный индикатор: контакты безопас-
ности разомкнуты
11. Колодка подключений
12. Колодка подключения трансформатора
13. Кнопки программирования
14. Регулировка контрастности дисплея
15. Разъем платы памяти (устройство создания
резервной копии данных системы и пользо-
вателей)
16. Колодка подключения платы аварийного
питания BN1
17. Кнопка "СТОП"
18. Кнопка "ЗАКРЫТЬ"
19. Кнопка "ОТКРЫТЬ"
20. Аварийная кнопка
