РУССКИЙ
Установите основание блока управления в защищенном
от повреждений месте. Рекомендуется использовать
винты с выпуклой головкой под крест.
5.3 Сборка и монтаж корпуса
Просверлите предварительно размеченные отверстия
и вставьте в них гермовводы с гофрированными
шлангами для проводки электрических кабелей.
Примечание: предварительно сделанные отверстия имеют
диаметр 20 мм.
Соберите петли под давлением.
Перед тем как приступить к монтажным работам, выполните следующее:
• Убедитесь в том, что блок управления будет установлен в месте, защищенном от внешних воздействий, и закреплен
на твердой и ровной поверхности. Проверьте также, чтобы были подготовлены подходящие крепежные элементы.
• Предусмотрите устройство отключения электропитания с расстоянием между контактами не менее 3 мм.
• Убедитесь в том, чтобы между внутренними соединениями кабеля и другими токопроводящими частями была
предусмотрена дополнительная изоляция.
• Приготовьте каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
Перед началом монтажных работ следует убедиться в наличии всех необходимых инструментов и материалов, которые
позволят произвести установку оборудования в полном соответствии с действующими нормами безопасности. На
рисунке представлен минимальный набор инструментов, необходимых для проведения монтажных работ.

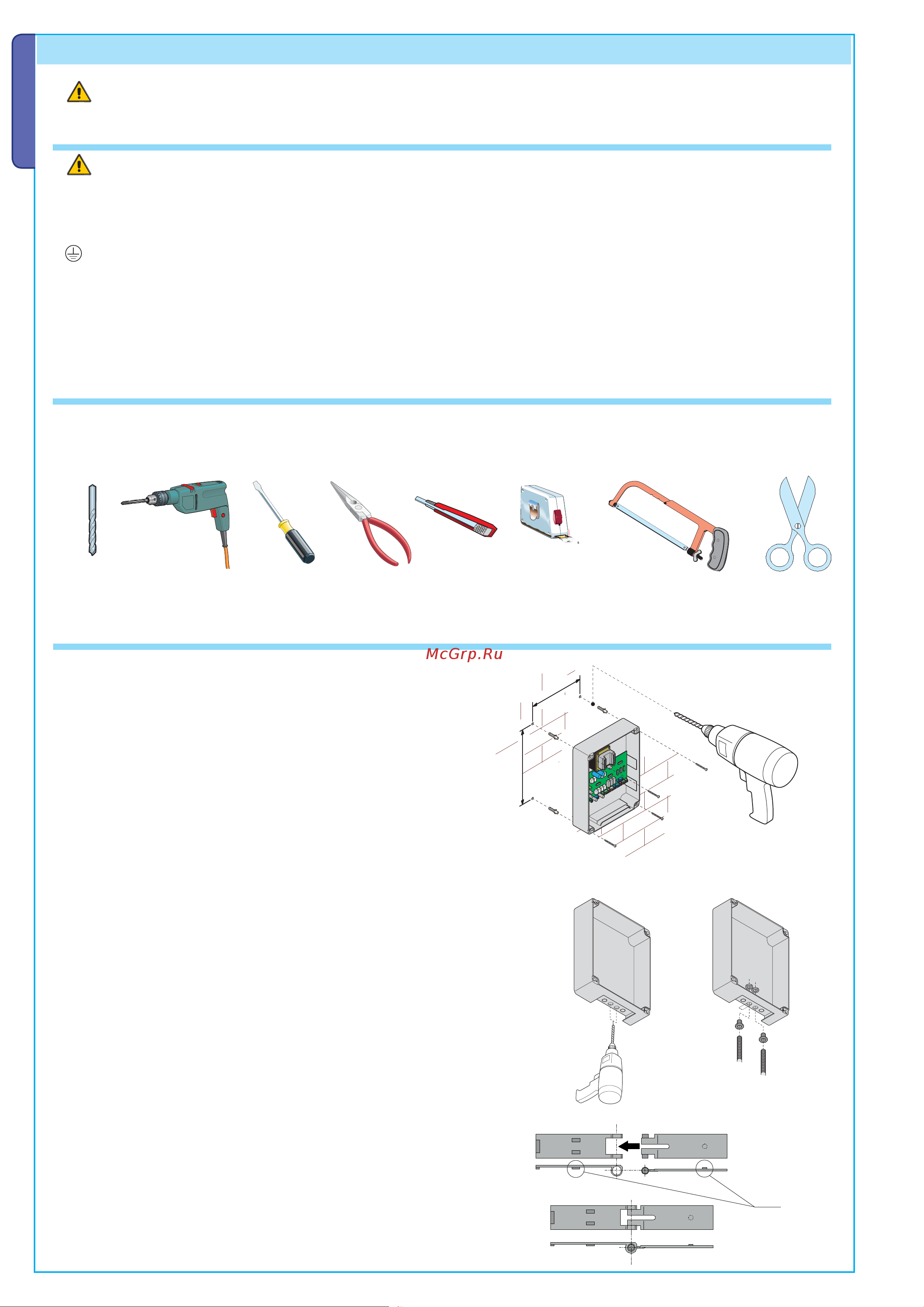

5. Монтаж
5.1 Предварительные проверки
5.2 Инструменты и материалы
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями
действующих норм безопасности.
