Came ZL80 [6/20] Электрические подключения
![Came ZL80 [6/20] Электрические подключения](/views2/1777510/page6/bg6.png)
M
+
-
+E
-
E
E
-
+E
+ E
-
-
Battery Battery
++--
Стр.
6
6 - Код руководства:
319T98RU
319T98RU вер
2.0
2.0 11/2012 © CAME cancelli automatici s.p.a. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Выход ~24 В, макс. 25 Вт для сигнальной лампы
Привод =24 В
Напряжение питания, ~230 В 50-60 Гц
Подключение энкодера (для соединения автоматики с блоком управления необходи-
мо использовать экранированный кабель типа 2402C 22AWG длиной макс. 10 м)
12 В 12 В

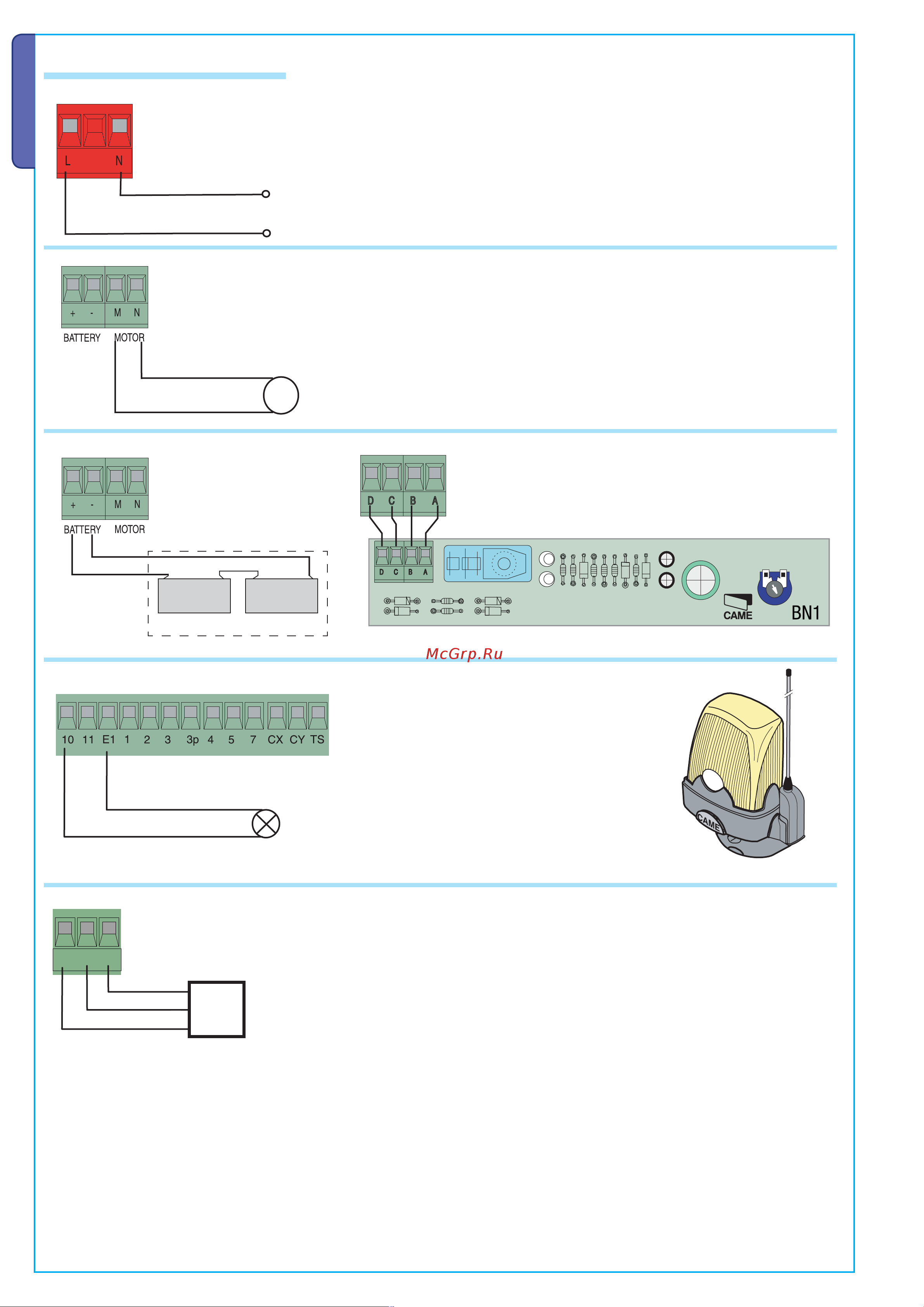

6.2 Электрические подключения
Плата подзарядки аккумуляторов BN1
