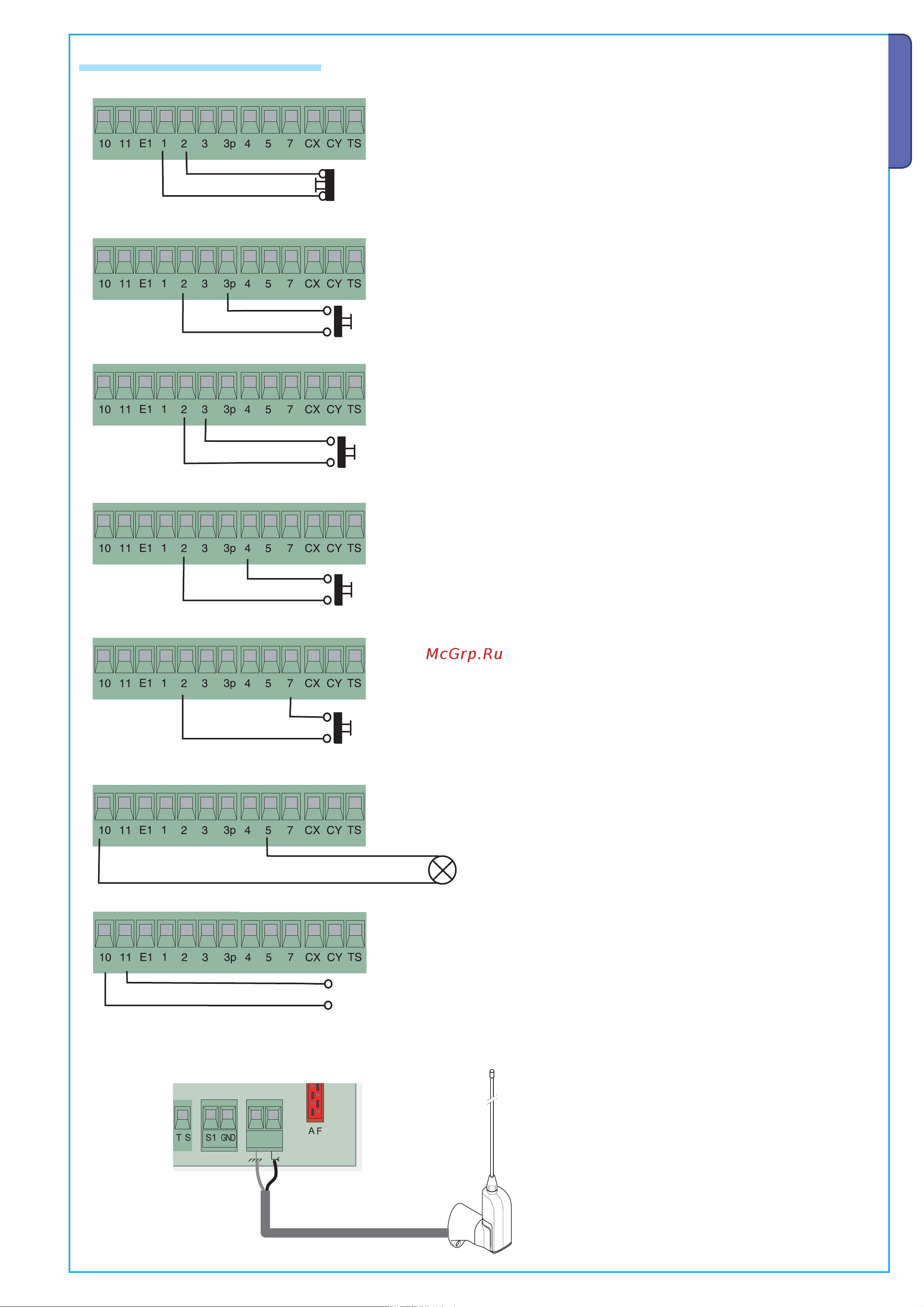

10-11 Выход ~24 В, электропитание аксессуаров, макс. 36 Вт
(2-7) Контакты "Открыть-Закрыть" (пошаговый режим)
или "Открыть-Стоп-Закрыть-Сто" (последовательный режим) (Н.О. контакты)
(10-5) Лампа "Открыто", 24 В, макс. 3 Вт
Подключение антенны
(2-4) Кнопка "Закрыть" (Н.О. контакты)
(1-2) Кнопка "Стоп" (Н.З. контакты)
(2-3P) Кнопка "Частичное открывание" (Н.О. контакты)
(2-3) Кнопка "Открыть" (Н.О. контакты)
6.2 Электрические подключения
