Came ZL80 [5/20] Электрические подключения

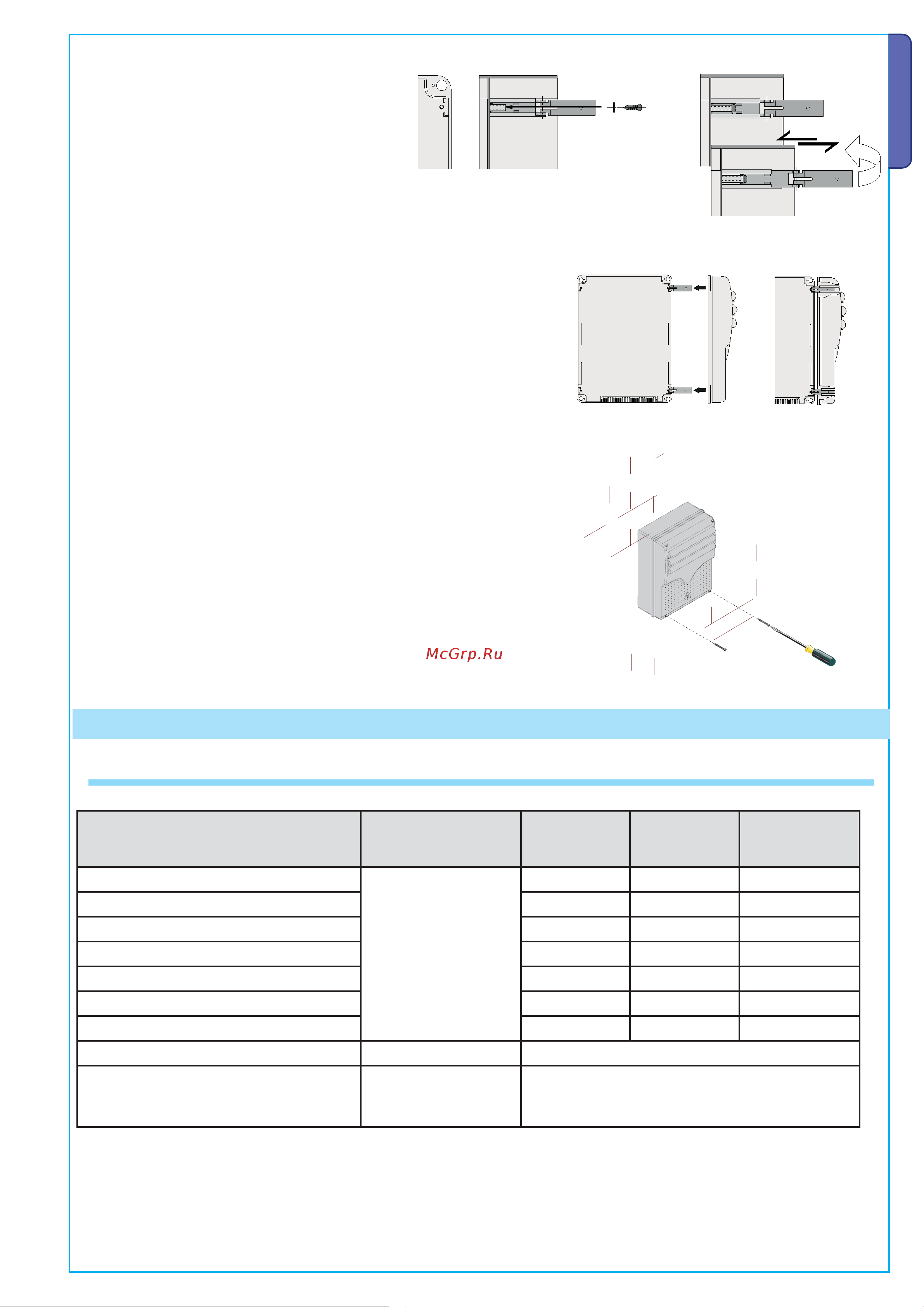

![Came ZL80 [5/20] Электрические подключения](/views2/1777510/page5/bg5.png)
15 mm~
scorrono per ruotare
Стр.
5
5 -
Код руководства:
319T98RU
319T98RU вер
2.0
2.0 11/2012
© CAME cancelli automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Важное примечание: если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании ре-
ального потребления тока подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN
60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице долж-
ны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств, не
рассматриваемых в данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.
6.1 Тип и сечение кабелей
Подключения Тип кабеля
Длина кабеля
1 < 10 м
Длина кабеля
10 < 20 м
Длина кабеля
20 < 30 м
Электропитание блока управления
FROR CEI 20-22
CEI EN
50267-2-1
3G x 1,5 мм
2
3G x 2,5 мм
2
3G x 4 мм
2
Электропитание привода 2 x 1 мм
2
2 x 1,5 мм
2
2 x 2,5 мм
2
Cигнальная лампа 2 x 0,5 мм
2
2 x 1 мм
2
2 x 1,5 мм
2
Фотоэлементы (передатчики) 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Фотоэлементы (приемники) 4 x 0,5 мм
2
4 x 0,5 мм
2
4 x 0,5 мм
2
Электропитание аксессуаров 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 1 мм
2
Устройства управления и безопасности 2 x 0,5 мм
2
2 x 0,5 мм
2
2 x 0,5 мм
2
Антенный кабель RG58 макс. 10 м
Подключение энкодера
Кабель
двухжильный кабель
2402C 22AWG
макс. 10 м
После выполнения всех необходимых подключений и
регулировок закрепите крышку с помощью имеющихся
саморезов.
Вставьте петли в корпус (справа или слева
по выбору) и закрепите их с помощью
прилагаемых винтов и шайб.
Вставьте до щелчка крышку в петли. Закройте ее и зафиксируйте с
помощью прилагаемых винтов.
6. Электрические подключения
